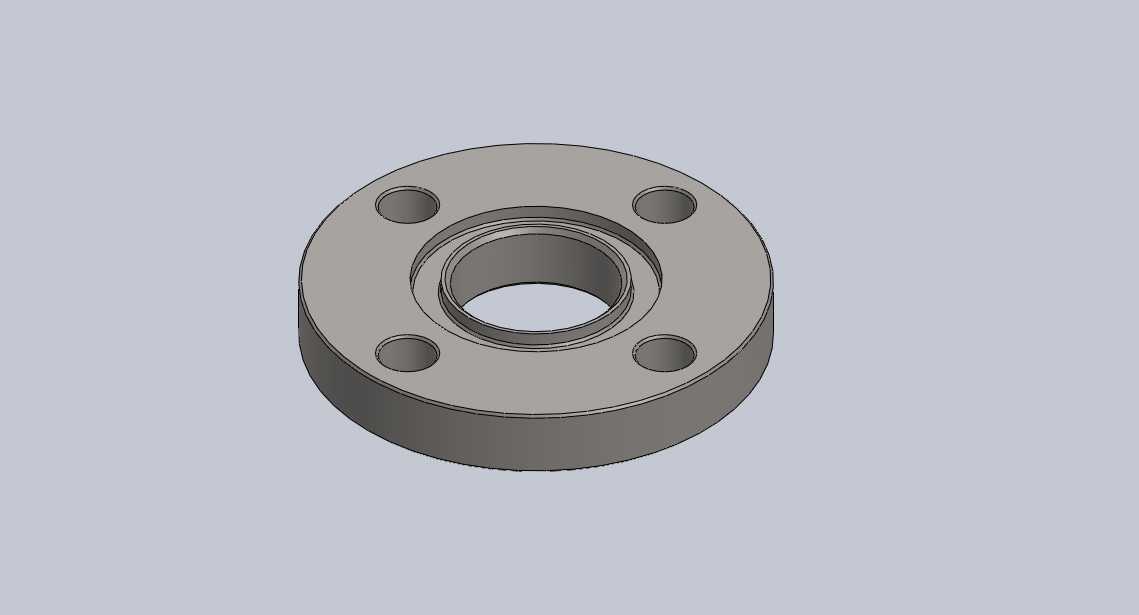

内螺纹连接四孔圆形法兰结构

在民用给排水、低压流体输送、小型化工管路、暖通空调管路的现场布设场景中，这类内螺纹式圆形法兰是管路转接口处的核心适配零件，主要承担管路端部对接、不同管径管路转接、管路与阀体/泵体端固定连接的作用，相比平焊法兰无需现场施焊，对安装现场的作业条件要求更低，尤其适合后期管路改造、狭小空间内的管路拼装作业，普通管工借助常规扳手即可完成安装锁紧，不需要配备焊接设备，能大幅缩短现场施工的周期。从结构设计逻辑来看，该法兰整体采用圆盘式对称布局，中心位置设置贯通的内螺纹孔，可直接与带外螺纹的管路端部旋合，螺纹段的深度经过匹配计算，既保证旋合后有足够的连接强度，避免管路受压时出现螺纹脱开、介质渗漏的问题，又不会因为螺纹过长导致管路旋入到位后出现端面顶死、密封面贴合不严的情况。法兰盘本体上均匀分布四个贯通的安装螺栓孔，孔位采用90度等分的圆周排布，安装时可根据现场管路的走向调整螺栓穿入的角度，适配不同方向的固定需求，螺栓孔的孔径比适配螺栓的公称直径大出合理间隙，能抵消现场安装时管路端的微小位置偏差，降低安装对位的难度。法兰朝向管路对接侧的端面加工有平整的密封贴合面，安装时配合对应规格的密封垫片，在螺栓锁紧的预紧力作用下，垫片被均匀压缩填充密封面的微观间隙，可有效阻断管路内输送介质的渗漏通道，适配水、低压蒸汽、常规无腐蚀性流体的输送密封需求。从安装边界尺寸来看，法兰的整体厚度根据适配的1又1/4英寸管路通径做了匹配设计，既保证法兰本体有足够的结构强度，在螺栓锁紧、管路带压运行时不会出现本体变形、密封面翘曲的问题，又不会因为厚度过大造成材料浪费、安装空间占用过多的问题。法兰的外圆尺寸经过优化，四个螺栓孔的中心圆直径与同压力等级的常规法兰孔位参数保持通用互换性，现场替换旧件时不需要重新调整对接端的安装位置，可直接替换同规格的老旧损坏法兰，降低备件储备的品类压力。建模过程中对螺纹收尾处、螺栓孔的边缘都做了合理的工艺倒角处理，既消除零件加工后的锐边毛刺，避免安装作业时划伤操作人员，也能在管路旋入、螺栓穿入时起到导向作用，提升装配的顺畅度。这类法兰的结构没有冗余设计，所有尺寸都围绕低压管路快速安装、可靠密封的核心需求设定，没有多余的异形结构，加工时可直接采用圆钢下料后车削成型、钻床加工螺栓孔、攻丝加工内螺纹的常规工艺路线，加工难度低，量产时的品控稳定性好，能适配大批量的管路安装项目备件需求。
