四孔凸面带颈螺纹连接法兰结构

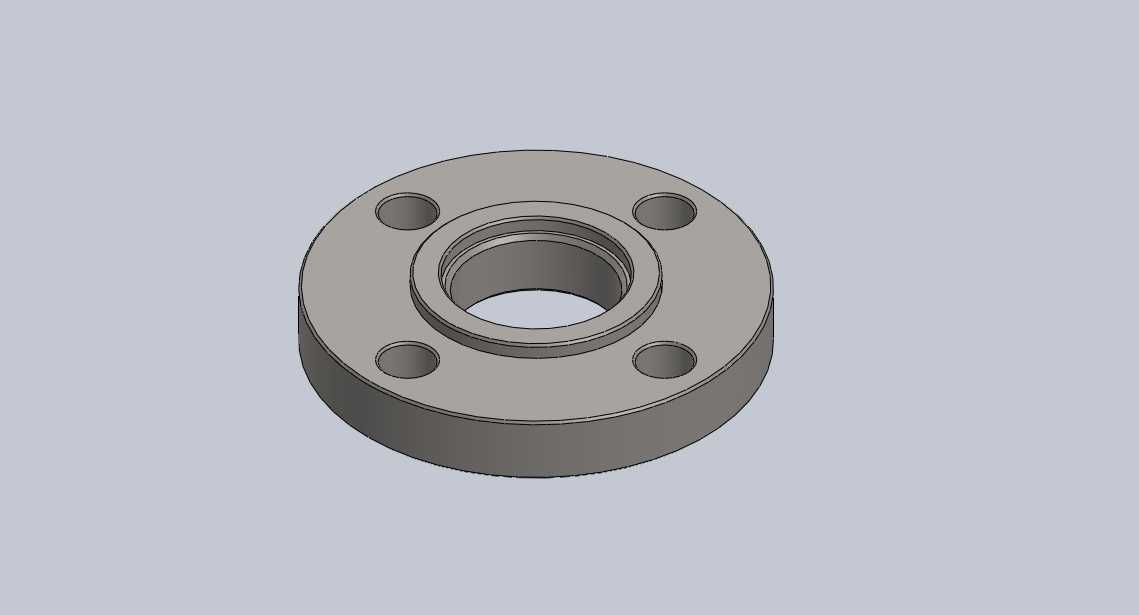

在民用给排水、低压燃气输送、小型液压站油路布设这类对拆装便捷性有要求的管路场景里，螺纹连接法兰的使用频率远高于对焊法兰，不需要现场施焊就能完成管路与阀体、设备端口的对接，尤其适合后期需要频繁拆解维护的管路节点。这款带凸台的四孔法兰，核心作用是实现1又1/4英寸规格外螺纹管路的刚性对接，中间的内螺纹孔直接和带外螺纹的管端旋合，省去了焊接工序，在现场不具备动火条件的安装场景下优势十分明显。从结构设计来看，法兰盘面均匀分布四个安装通孔，孔位的节圆尺寸经过匹配计算，能和同压力等级的对应规格法兰、设备端口安装孔完全对齐，安装时穿入螺栓后逐步对角拧紧，就能保证盘面受力均匀，避免局部应力过大导致密封面变形。盘面中心位置的凸起凸台是密封定位结构，凸台的端面加工有足够的平面度，对接时配合密封垫片就能填满两个对接面的微观间隙，防止管路内的流体从对接位置渗漏，凸台的高度刚好能在螺栓拧紧后限制垫片的压缩量，避免垫片被过度压溃失去密封效果。设计时首先要确定适配的管路通径，中间螺纹孔的小径尺寸要和对应规格的管螺纹公差匹配，保证旋合后既有足够的连接强度，又不会因为螺纹配合过紧导致安装时法兰盘面偏斜。法兰的整体厚度需要根据额定工作压力核算，既要保证螺栓拧紧时法兰不会发生翘曲变形，也要控制整体重量避免管路额外承重。四个安装孔的孔径比配套螺栓直径大1到2毫米，预留一定的安装调整余量，抵消管路加工、现场安装时的微小位置偏差，降低对接难度。实际安装时要注意，法兰旋入管端的深度要控制在合理范围，不能顶到凸台内侧的台阶面，避免管路端部挤压凸台导致法兰盘面无法和对接面完全贴合。密封垫片要选用和输送介质适配的材质，凸台的外径刚好能对垫片起到径向定位作用，防止管路充压后垫片被流体压力挤出密封面。这类法兰常用在公称压力不超过1.6MPa的管路系统中，相比平焊法兰，它的安装效率更高，对安装人员的技能要求更低，不需要配备焊接设备就能完成作业，在小型设备的外接管路、建筑内部的给排水支管、车间低压压缩空气管路的节点连接中都能适用。建模时要注意螺纹部分的收尾处理，凸台和法兰盘面的过渡位置要做微小的圆角处理，减少应力集中，避免长期受管路振动影响时过渡位置出现裂纹。四个安装孔的位置度公差要控制在合理范围，保证和标准配件的互换性，不需要现场扩孔就能顺利完成安装对接。
