双法兰连接式2英寸管道膨胀节结构

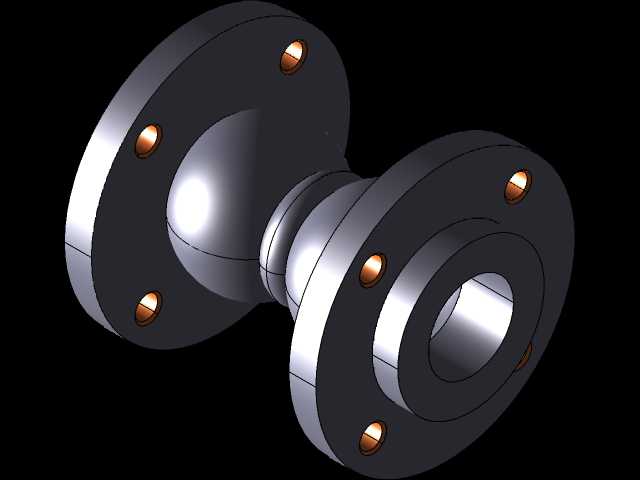

在工业管路系统设计中，热胀冷缩带来的轴向位移、安装偏差带来的径向错位，以及设备运行传递的管路振动，一直是影响管线密封可靠性与使用寿命的核心问题，这款2英寸规格的法兰式膨胀节，就是针对中小口径工业管路的补偿需求设计的核心管路配件。从实际应用场景来看，这类膨胀节常被用在暖通循环水系统、低压工艺输送管线、小型动力设备进出口连接位置，比如厂区内的压缩空气分支管线、循环冷却水旁通管路，或是小型水泵、阀组的进出口端，用来吸收管线运行过程中产生的轴向伸缩量，同时抵消一部分设备运行传递到管路上的振动，避免硬连接状态下应力集中导致的法兰密封面泄漏、焊口开裂等问题。从结构设计来看，该膨胀节采用两端对称的凸面法兰连接形式，法兰端面上均匀分布4个螺栓通孔，匹配2英寸公称通径对应的标准法兰螺栓孔距，安装时无需额外加工转接件，可直接与同规格的管路法兰、设备法兰配对，通过螺栓紧固即可完成连接，安装边界完全符合常规低压管路的安装空间要求，法兰端的密封面可适配常规橡胶垫片或四氟垫片，满足不同输送介质的密封需求。中间的波纹管段是核心功能结构，建模时按照等壁厚圆弧波谷的结构做了细节还原，波峰波谷的弧度设计兼顾了形变能力与结构强度，在允许的补偿位移范围内不会出现塑性形变，可反复吸收管路的伸缩位移，同时自身的结构阻尼可以耗散一部分管路传递的振动能量，降低振动沿管线的传递距离。在建模过程中，结构的同轴度做了严格约束，两端法兰的端面与中间波纹管段的轴线保持垂直，避免安装后出现附加的偏载应力，法兰上的螺栓孔位置按照圆周均布做了定位，确保现场安装时螺栓可以顺利穿入，不会出现孔位错位的问题。对于管路设计人员来说，这类标准规格的膨胀节在三维布管时可以直接调用，能够准确模拟管线的安装空间，提前核对膨胀节的安装长度、法兰外径尺寸，避免现场安装时出现与周边管线、支架碰撞的问题，同时在做管路应力分析时，也可以基于该模型的结构参数，准确设置膨胀节的刚度参数，核算管线的应力分布是否在允许范围内。不同于大口径管线使用的重型膨胀节，这款2英寸的小规格膨胀节结构紧凑，自身重量较轻，安装时无需额外设置承重支架，仅需在两端管线位置设置导向支架，保证膨胀节的位移方向沿管线轴向即可，日常运维中也无需额外的维护操作，只要在定期管线巡检时检查法兰密封面是否有渗漏、波纹管段是否有异常形变即可，能够有效降低中小口径管路的运维成本，提升管路系统运行的稳定性。
