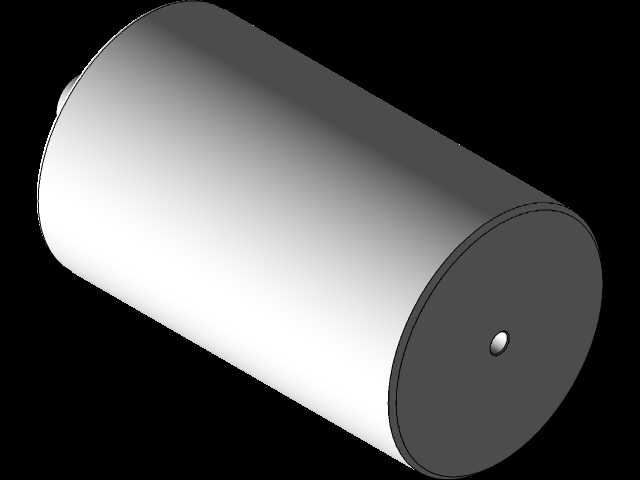

卡莫齐AS-108小型圆柱气动元件结构

在气动控制系统的布局设计中，这类小型圆柱型气动执行元件常被用于空间局促的工装夹具、小型自动化送料机构的点位驱动场景，承担短行程的顶出、定位、压紧动作，相比大缸径标准气缸，其紧凑的圆柱外形可以直接嵌入安装板的预制孔位，不需要额外设计复杂的安装支架，能大幅压缩设备整体的排布空间。从结构设计逻辑来看，该元件采用通体圆柱的一体化外壳设计，缸筒与端盖采用滚压收口的连接方式，避免了额外螺栓连接带来的外形凸起，外圆面全程无突出结构，安装时可以直接通过孔壁配合实现径向定位，仅需要在端部设计简单的轴向限位结构即可完成固定，适配嵌入式、沉孔式等多种安装形式，安装边界的径向尺寸仅为缸体外径本身，轴向预留尺寸只需要略大于元件总长度即可，不需要预留螺栓操作的额外空间。元件端面中心设置的小型气口接口，采用同轴布局设计，气路连接可以从安装板背面直接对接，不会在元件外侧裸露管路，进一步减少了周边机构运动时的干涉风险，这种设计尤其适合在多工位转盘、狭小空间的模组滑台周边布置，不会因为管路或结构凸起影响周边部件的运动轨迹。从功能特性上看，这类单作用小型气动元件依靠内置弹簧复位，通气时完成顶出动作，断气后自动回弹归位，不需要额外设计复位气路，控制逻辑简单，适合频繁动作的轻负载工位，比如电子零件组装时的引脚压紧、小型工件移栽时的临时定位、检测工位的工件顶升等场景，其输出力稳定，动作响应速度快，重复定位精度可以满足普通工业工位的装配、检测需求。建模过程中需要重点关注缸体外圆的尺寸公差、端面气口的同轴度、端部收口位置的结构强度，同时要预留密封圈的安装槽位，保证装配后不会出现漏气问题，外圆面的表面粗糙度需要控制在合理范围，避免嵌入式安装时出现卡滞，影响安装效率与使用稳定性。在实际选型适配时，需要结合安装孔的加工精度匹配元件的外径公差，同时确认轴向行程是否满足工位动作需求，气路接口的通径要匹配供气流量，保证动作响应速度符合工位节拍要求，避免因为供气不足导致动作迟缓，影响整线的运行效率。
