卫生型三夹端口压力传感元件结构设计

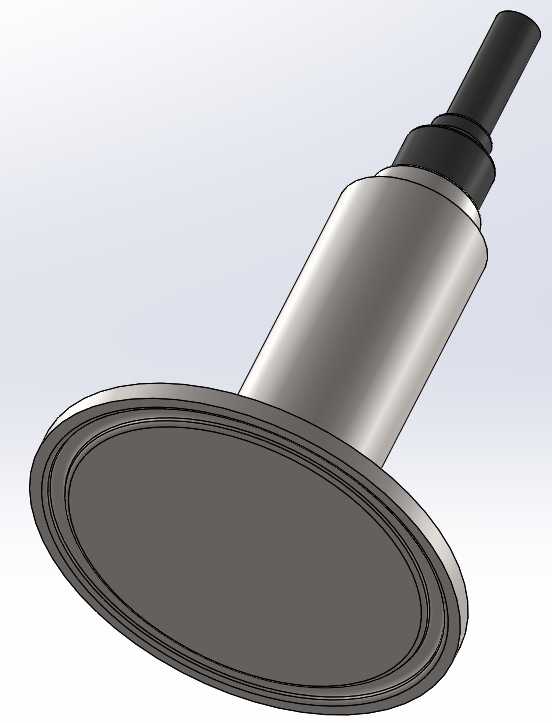

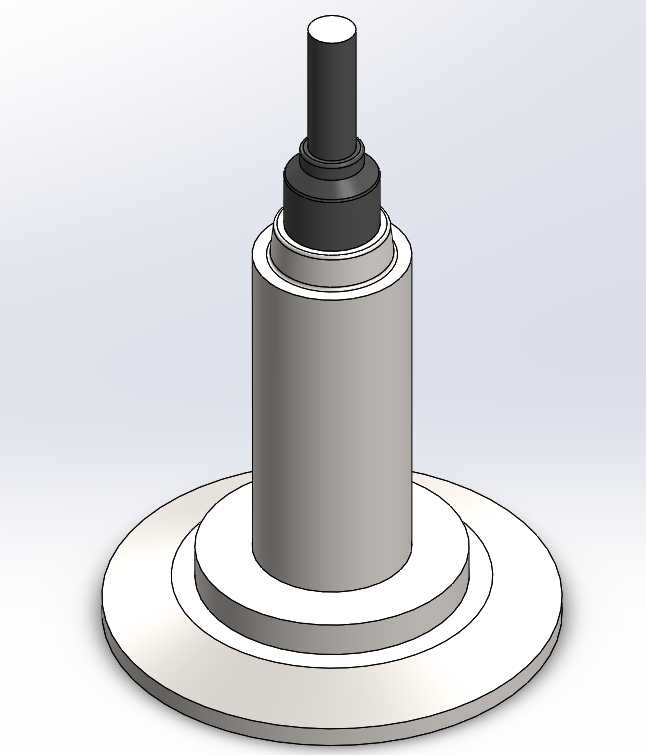

这款压力传感元件的结构设计，核心围绕食品、制药等对卫生等级有严苛要求的流体工况展开，适配2英寸规格的卫生型三夹快装端口，这类端口在无菌流体输送管路中应用极广，无需复杂螺纹密封，依靠卡箍配合卫生级垫片即可完成快速装拆，能最大程度减少管路清洁死角，避免物料残留滋生细菌。从结构布局来看，整体采用同轴阶梯式设计，底部为大直径圆盘状安装基座，基座端面与三夹端口的密封面完全贴合，安装时基座嵌入卡箍的限位槽内，可保证传感元件与管路轴线完全对中，避免偏心安装带来的密封失效或者测量偏差。中部为圆柱形主体舱段，内部用于封装压力感应芯体、信号调理电路等核心组件，舱段外壁做光滑圆弧过渡处理，没有凸起的棱角或者凹槽，外露表面全部满足卫生级设备的易清洁要求，可耐受CIP原位清洗、SIP蒸汽灭菌的工况，不会因为结构积污影响管路卫生等级。上部为阶梯收窄的压力引出段，最顶端的圆柱段为压力介质导入接口，直接与管路内的被测流体接触，阶梯结构的每一级台阶都做了圆角过渡，避免应力集中，同时也能在安装时起到轴向限位的作用，防止传感元件在管路压力波动或者卡箍紧固过程中出现轴向窜动。在实际应用场景中，这类传感元件多用于乳制品、生物制药、啤酒饮料等生产管路的压力实时监测，可实时反馈管路内的流体压力，为泵组调速、阀门开度调节提供精准的压力数据支撑，避免管路超压或者压力不足影响生产流程。设计过程中充分考虑了安装边界的适配性，底部安装盘的外径、厚度完全匹配标准2英寸卫生三夹端口的尺寸规范，无需额外加工转接件即可直接安装到现有标准管路上，上部引出段的外径尺寸也预留了足够的操作空间，卡箍拆装时不会与周边管路、支架产生干涉。整体结构没有多余的外露连接件，所有配合面都采用精密公差配合，既保证了密封可靠性，也让整体外观简洁流畅，外露金属表面全部做抛光处理，符合卫生级设备的表面粗糙度要求，清洁时可直接用高压水枪冲洗，不会出现积液、积料的问题。从结构强度角度看，底部圆盘基座的厚度经过核算，可承受管路满压以及水锤冲击带来的瞬时压力，不会出现基座变形导致的密封泄漏，中部主体舱段的壁厚也满足防护等级要求，可阻挡生产环境中的水汽、清洁液渗入内部电路，保证传感元件长期运行的稳定性。
