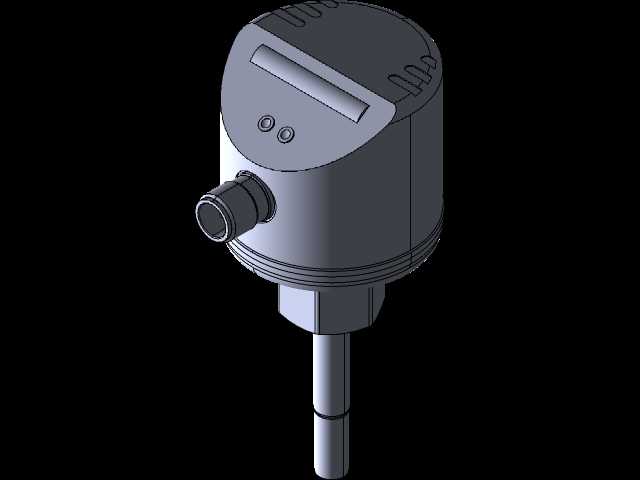

IFM SI5000流量传感器结构设计

这款传感元件主要面向工业流体管路的监测场景，在液压系统、冷却循环管路、水处理生产线、气动输送回路中都有广泛适配空间，核心作用是实时捕捉管路内流体的流动状态，输出对应的检测信号给上位控制系统，避免管路断流、流量异常引发的设备干烧、工艺参数失控等问题。从结构设计来看，整体采用杆式插入安装的构型，上部的检测表头做了圆弧过渡的柱形外壳，侧面预留了快插式电气接口，无需额外拧装固定件就能完成线缆接驳，表头正面设置了状态显示窗与两个操作按键，现场调试时不用外接编程器，直接通过按键就能完成参数设定、阈值校准，显示窗可以直观反馈当前流量状态、输出通断情况，方便运维人员快速排查现场故障。下部的检测探杆做了等径圆柱设计，探杆根部做了阶梯式的密封安装结构，适配常规的管路螺纹安装座，安装时只需要将探杆插入管路预留的安装孔，通过根部的外螺纹拧紧固定，就能让探杆端部处于管路流道的中心区域，保证检测精度不受管壁流场扰动的影响。设计过程中充分考虑了工业现场的安装边界，表头的外径控制在常规工业传感器的通用尺寸范围内，不会和周边的管路接头、阀件产生安装干涉，探杆的长度适配多数中小通径的工业管路，不需要额外定制加长杆就能满足常规安装需求，电气接口的朝向可以在安装时根据现场走线方向调整，避免线缆过度弯折引发的接触不良问题。外壳的接缝处做了密封槽设计，能够适配车间多尘、有少量喷淋的工况，探杆部分采用耐流体腐蚀的材质，可兼容常规的工业水、液压油、轻度腐蚀性流体的检测场景，不会因为长期浸泡在流体中出现材质锈蚀、检测精度漂移的问题。在建模过程中，严格还原了实物的安装配合尺寸，包括螺纹规格、探杆插入深度、表头的安装避让空间，设计人员在做整机设备布管时，可以直接调用该模型完成管路布局的干涉检查，提前预留好传感器的安装、操作、维护空间，避免后期装配时出现位置冲突，也能提前规划线缆的走线路径，让整机的管路布局更规整，减少现场安装的整改工作量。
