卡乐SPKT系列比率式压力传感变送器结构

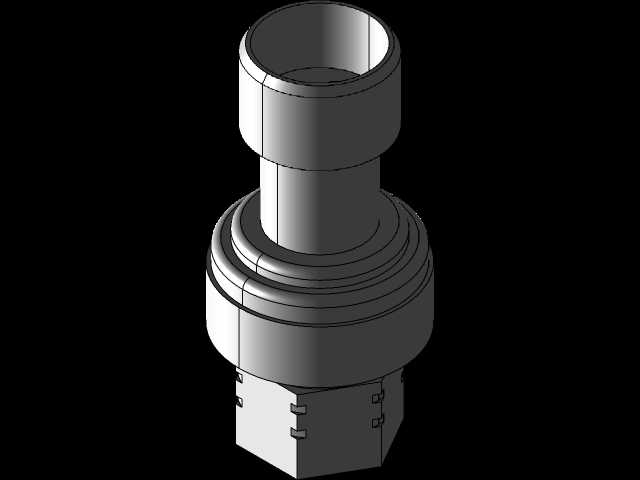

在制冷机组、工业流体控制、暖通空调系统的压力检测回路里，这类比率式压力变送器是核心的信号采集部件，直接对接系统主控单元的模拟量输入端口，把管路内的实时压力值转换成对应比例的电压信号输出，不需要额外配置信号放大模块就能直接被控制器识别，大幅简化现场布线的复杂度。从结构设计来看，模型还原的这款变送器采用上下分段式结构，上部是信号输出的接插端，做了圆柱形中空设计，用来适配标准的电气接插件，内壁做了限位台阶，安装时接插件插到底就能实现密封防松，避免现场振动导致的信号接触不良；中部是密封与承压过渡段，采用铜质镀镍的阶梯轴结构，设置了两道环形密封槽，用来安装O型密封圈，当变送器拧入安装基座时，密封圈被挤压填充配合间隙，能承受最高数十巴的管路压力不会出现介质渗漏；下部是六角拧装段，尺寸适配标准开口扳手，现场安装时不需要定制专用工装，用常规五金工具就能完成拧紧操作，底部的压力感应膜片直接和被测介质接触，膜片做了平齐式设计，不容易残留介质杂质，减少长期使用后的精度漂移问题。做三维建模的时候，要重点把控几个安装边界尺寸：下部外螺纹的公称直径与螺距要和行业通用的压力检测接口匹配，六角段的对边尺寸要符合扳手空间的设计要求，上部接插端的外径与插入深度要和配套接插件的尺寸公差对齐，中部密封槽的宽度与深度要对应所选O型圈的线径，保证压缩率在合理区间，既不会因为压缩量过大导致密封圈永久变形，也不会因为压缩量不足出现渗漏。这类变送器在实际应用中，常被安装在制冷压缩机的排气端、回气端，或者液压系统的压力输出管路、气动回路的主干管路上，实时反馈介质压力变化，给系统的压力控制、过载保护提供数据支撑，建模时还原的每一处结构细节，都对应着现场安装、使用过程中的实际需求，比如六角段的高度要预留足够的扳手操作空间，上部接插端的朝向要方便后期接线维护，整体长度不能超出管路周边的安装间隙，避免和相邻的管路、阀件产生干涉。不同于通用型压力传感器，比率式输出的特性让它的供电电压和输出信号成固定比例，即使供电电压出现小幅波动，输出的压力对应信号也不会出现偏差，特别适合车载、移动设备这类供电稳定性一般的应用场景，建模时还原的结构细节也充分考虑了这类场景的抗振需求，各段连接位置都做了圆角过渡，减少应力集中点，长期受振动影响也不会出现结构松动的问题。
