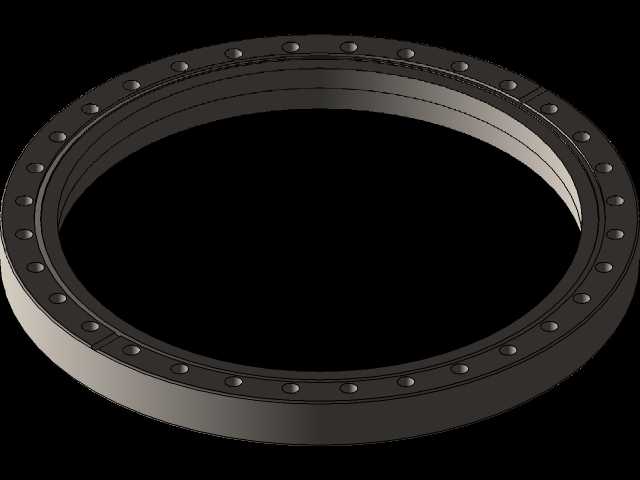

可焊接CF250超高真空法兰结构

在超高真空系统搭建场景中，这类CF250规格的可焊接法兰是核心密封连接件，常见于半导体真空镀膜设备、粒子加速装置、表面分析仪器、高真空实验腔体的管路对接环节，区别于普通橡胶密封法兰，它依靠金属刀口挤压无氧铜垫圈实现密封，能承受10^-10Pa量级的超高真空环境，同时耐受高温烘烤除气作业，适配需要长期维持高真空度的工况。从结构设计来看，法兰整体为环形回转体结构，密封侧加工有标准的锥形刀口结构，刀口角度、凸起高度严格匹配对应规格铜垫的压缩形变区间，避免压缩量不足导致泄漏或是压缩过量压溃铜垫影响重复拆装性能；法兰盘周向均匀分布螺栓通孔，孔位的位置度公差控制在0.05mm以内，保证对接时两侧刀口完全对中，不会出现偏载压伤刀口的问题。可焊接结构的设计，让法兰能够直接与同口径的不锈钢真空管道通过氩弧焊或者电子束焊接完成固连，焊接位置预留了足够的焊接收缩余量，法兰端面的加工余量在焊接工序完成后再进行二次精加工，抵消焊接热变形带来的端面平面度误差，保证密封面的平面度控制在0.02mm以内，满足超高真空的密封要求。安装边界上，该法兰适配公称通径250mm的真空管路，对接时需要保证两侧法兰端面平行度偏差不超过0.03mm，螺栓紧固采用对角分步拧紧的方式，每个螺栓的预紧力偏差控制在10%以内，保证铜垫受力均匀，形成连续可靠的密封环。这类法兰的密封面没有多余的沟槽结构，拆装维护时只需要更换铜垫圈即可重复使用，刀口位置如果出现轻微划伤，可以通过专用研磨工具修复后继续使用，相比其他密封形式的法兰，在超高真空工况下的长期可靠性更高，不会出现橡胶密封圈老化、放气导致真空度下降的问题。建模过程中重点还原了刀口的截面轮廓、螺栓孔的分布位置、焊接端的坡口结构，所有配合尺寸严格遵循Conflat法兰的通用行业规范，能够直接用于真空系统的管路排布设计、装配干涉检查，也可以作为真空设备结构设计的标准件调用，在进行腔体结构设计时，可以直接匹配该法兰的安装尺寸预留对接位置，不需要反复核对安装孔位与密封面尺寸，减少设计阶段的标准件核对工作量。
