工业级紧凑型空气干燥器FX11结构设计

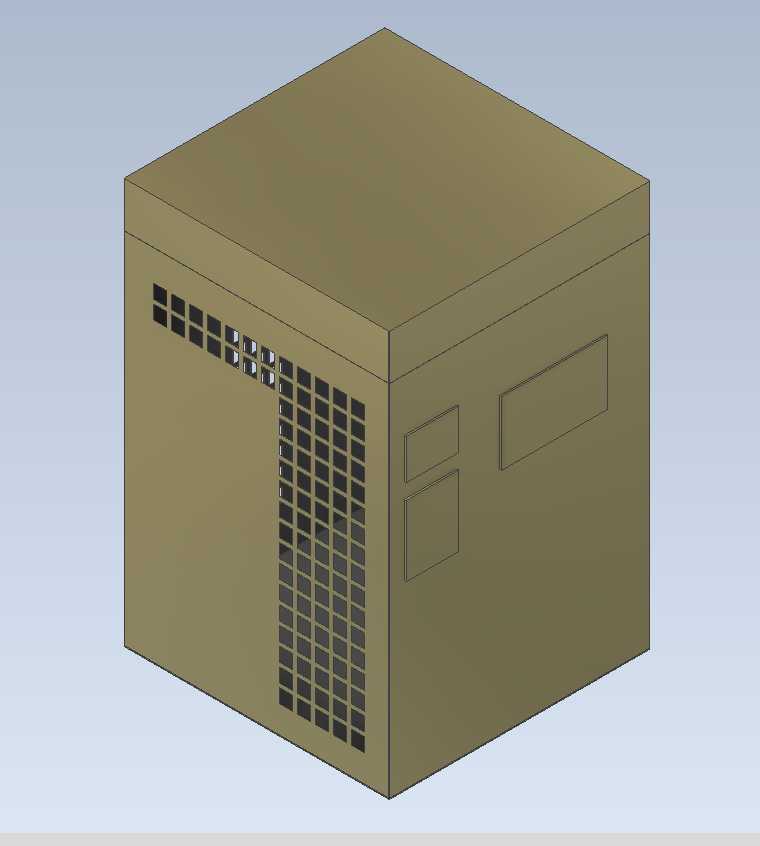

这款空气干燥器主要面向工业现场压缩空气后处理环节设计，常见于气动生产线、精密气动仪表供气、喷涂作业气源净化等场景，作用是脱除压缩空气中夹带的液态水滴、气态水蒸气，避免后续气动元件锈蚀、管路冻堵、喷涂面出现水痕瑕疵等问题，是气源处理单元里的核心配套设备。从结构设计来看，整体采用立方体封闭式箱体布局，这种形态首先是适配车间壁挂、机架侧装、落地堆叠等多种安装场景，方正的外形没有突出的外露结构，能减少车间物料搬运、人员走动时的磕碰风险，安装边界上预留的侧面安装孔位可兼容常规角铁支架、设备侧板的固定尺寸，底部预留的管路接口间距符合通用气源管路的排布规范，不需要额外定制转接件就能对接现场进出气路。箱体侧面的格栅结构是散热通风通道，对应内部制冷或吸附干燥模块的散热需求，格栅的开孔尺寸经过排布，既保证足够的通风量带走干燥模块工作产生的热量，又能阻挡车间内较大的金属切屑、粉尘飘入设备内部，减少日常维护的清理频次。侧面预留的两个小方形区域是检修盖板位，大尺寸矩形区域是电控模块的安装观察窗，日常排查运行状态不需要完全拆开整个箱体，只需要打开对应盖板就能完成滤芯更换、电路检查等操作，降低运维的拆装工作量。设计阶段优先考虑了设备的集成度，将干燥滤芯、排水组件、控制回路全部整合在箱体内，整体外轮廓没有冗余的外凸部件，在狭窄的设备夹层、生产线侧方的有限安装空间里也能顺利布置，进出气接口采用侧置布局，对接管路时不需要预留顶部或底部的过大操作空间，适配紧凑化的生产线气源布置需求。箱体的钣金折弯处做了圆角过渡处理，避免加工、安装过程中划伤操作人员，表面的涂装选用工业级防锈涂层，适配车间多粉尘、偶尔有切削液飞溅的使用环境，延长外壳的使用寿命。内部的模块排布遵循气路最短原则，进气口到干燥腔、干燥腔到出气口的路径做了优化，减少不必要的管路弯折带来的气阻损失，同时将易损的滤芯部件布置在靠近检修门的位置，更换滤芯时不需要挪动其他内部组件，单人就能完成常规耗材更换作业。
