双泵并联管路输送系统结构设计

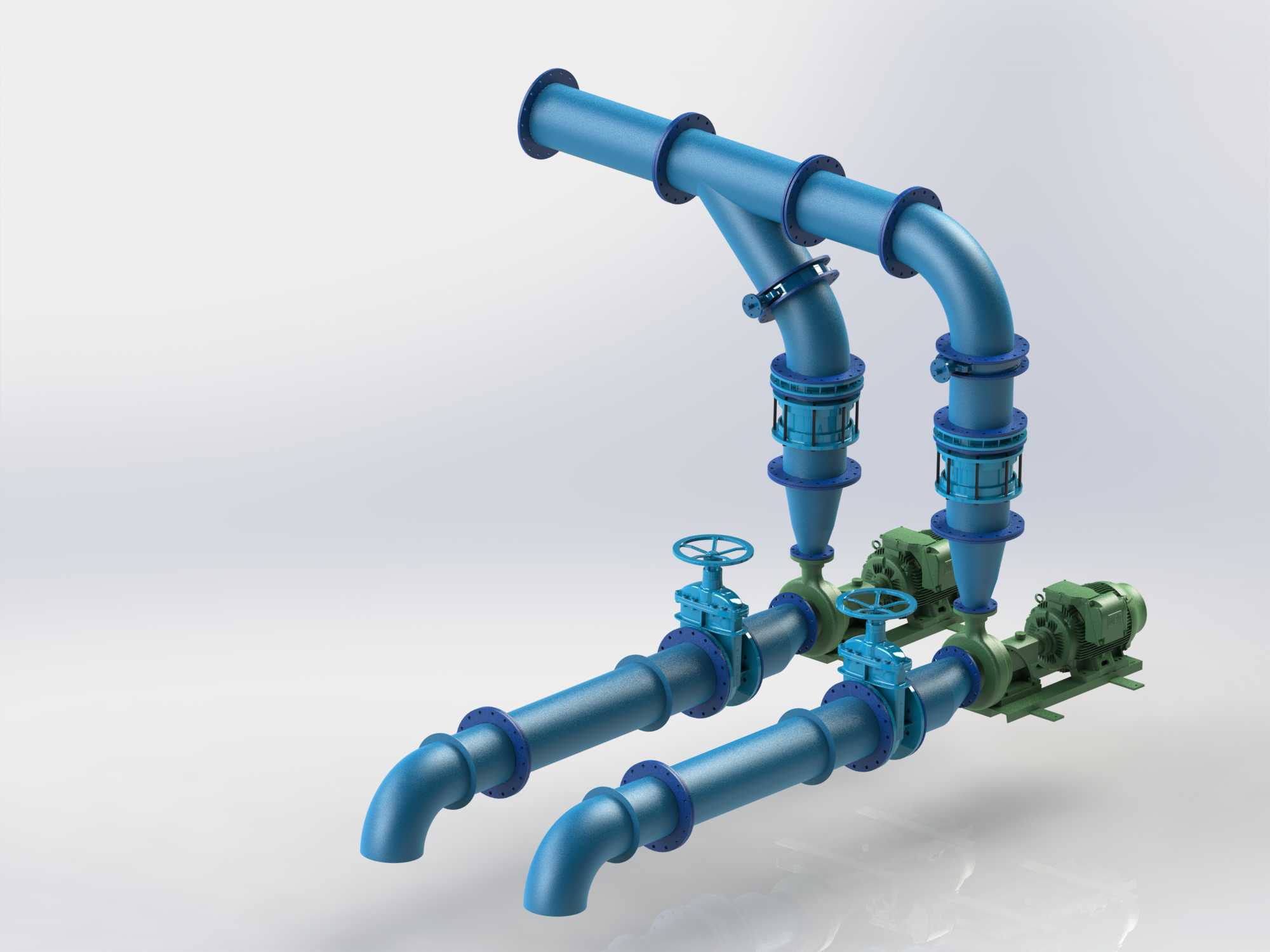

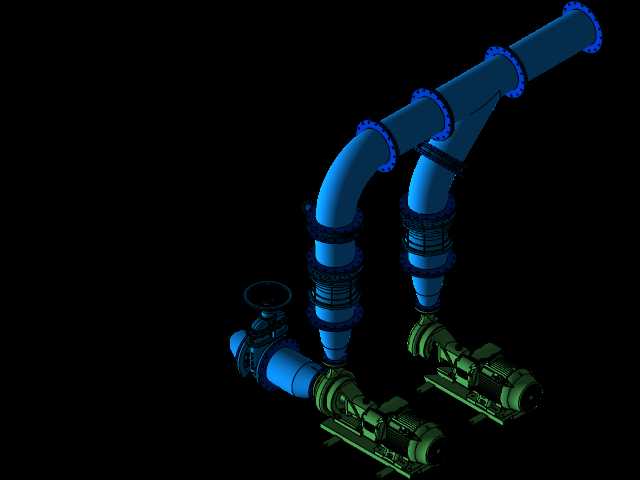

这套并联泵管结构主要面向中小流量波动的工业流体输送场景，常见于化工循环水、暖通空调冷冻水、生产工艺介质增压输送等工况，当单台泵流量无法覆盖峰值输送需求，或是需要一用一备保障连续生产时，这类双泵并联的管路布局是工程中应用极广的配置形式。从结构设计逻辑来看，整体采用对称式管路排布，两台同规格离心泵的进出口路径长度、弯头数量保持一致，能最大程度降低两台泵同时运行时的偏流问题，避免单台泵负载过高出现气蚀、效率衰减的情况。进出口端的闸阀采用明杆结构设计，直观反馈阀门开度状态，方便运维人员快速判断通断情况，日常检修单台泵时，可关闭对应进出口闸阀实现隔离，无需排空整个管路系统的介质，大幅缩减停机维护的时间成本。泵出口位置设置的锥形过滤组件，可拦截介质中携带的焊渣、锈蚀颗粒等杂质，避免杂质进入后端精密换热设备、计量仪表或是工艺喷头，造成流道堵塞或是部件磨损，过滤段采用快开法兰连接结构，拆卸清理滤芯时无需大范围拆卸周边管路。管路连接全部采用带密封槽的法兰结构，搭配环形密封垫片，适配中低压流体输送的密封需求，法兰盘的螺栓孔位按照通用公称压力标准设计，可直接匹配市面同规格标准管件，无需额外定制转接件。安装边界方面，整体管路的水平排布预留了足够的操作空间，闸阀手轮距离安装基面的高度符合人体工程学操作范围，无需额外搭设操作平台即可完成阀门开关操作，泵组底座采用一体化安装底板设计，安装时只需将底板与基础预埋钢板找平固定，即可保证两台泵的同轴度误差在允许范围内，减少现场安装的对齐工作量。弯管部分采用标准曲率半径的冲压弯头，流体经过时的局部阻力更小，相比直角弯折管路能降低15%左右的沿程压力损失，减少泵组的无效能耗。管路的支架安装点位在设计时已经做了预设，在长直管道段、弯头受力点位置预留了支架连接位，避免运行时管路振动传递到泵体，造成机械密封件的过早磨损。
