多立柱并联管路水助推装置结构设计

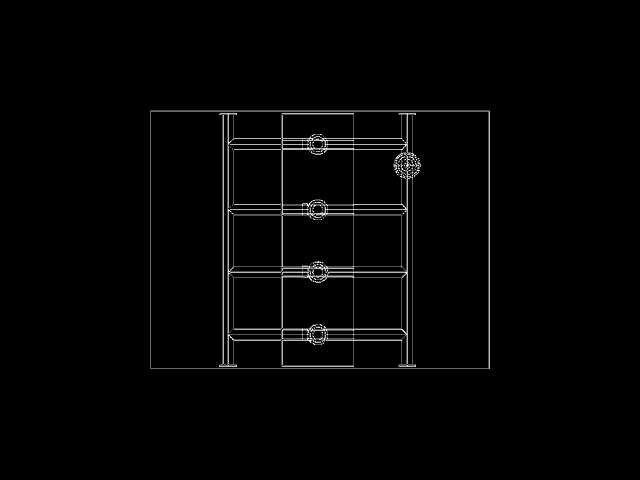

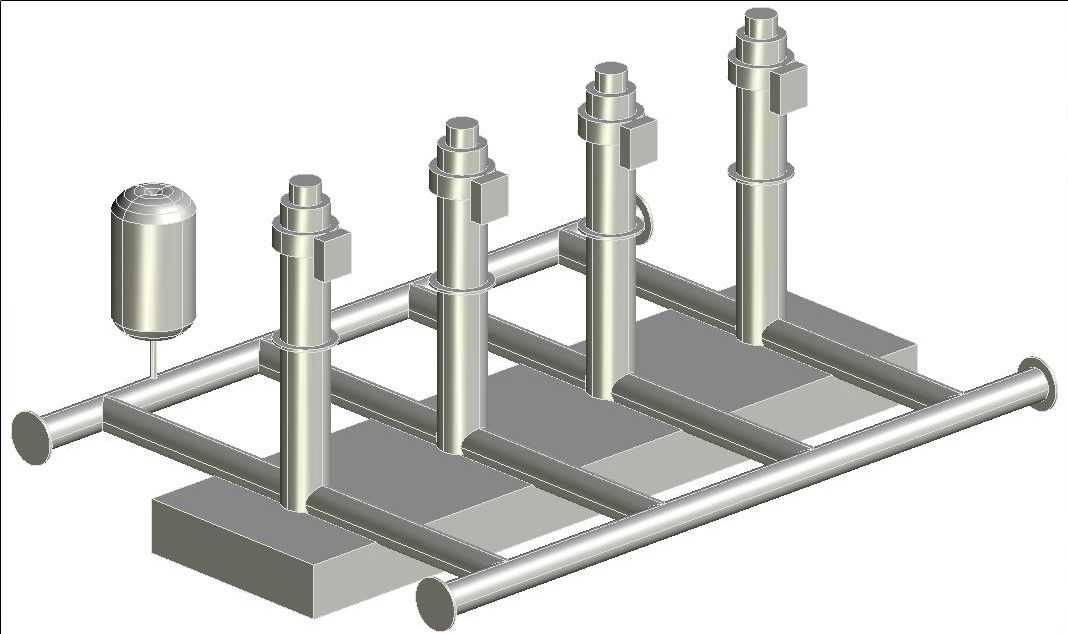

这套水助推装置主要面向民用供水、小型工业循环水系统的末端增压场景，常见于多层建筑供水补压、小型生产循环水回路增压、景观水系统动力补给等工况，解决长距离管路输送后水压不足、出水流量不达标的实际问题。从结构布局来看，装置采用四组立式增压立柱并联在横向主水管路上的设计，旁侧配套独立稳压蓄能罐，整体采用撬装式底座集成，所有管路与功能部件都预先固定在成型底座上，现场安装时仅需要对接主路进出水口即可完成装配，大幅减少现场管路焊接、部件定位的施工工作量。设计阶段优先考虑了管路流道的平顺性，横向主管路采用等径直管搭配圆弧弯头连接，避免直角弯造成的局部流阻损失，每根立式增压立柱的进出水口都采用同轴对接结构，减少流体转向带来的压损，旁侧的蓄能罐通过细径支管接入主路进水端，能够吸收立柱启停过程中产生的水锤冲击，同时在多立柱交替工作时稳定管路压力，避免出水端出现压力波动。从安装边界来看，整套装置的横向管路沿底座长度方向平行布置，四组立柱沿底座长度方向等距排布，相邻立柱的中心距预留了足够的手动操作空间，日常维护时可以单独拆卸任意一组立柱进行密封件更换、叶轮检修，不需要拆解整套管路；底座采用加厚钢板焊接成型，底部预留了地脚螺栓安装孔，能够直接固定在混凝土基础或者钢制设备平台上，整体安装高度控制在常规操作维护的适宜区间，不需要额外搭建操作平台即可完成日常巡检操作。功能设计上，这套装置可以根据实际用水流量需求灵活调整工作立柱的数量，小流量工况下仅启动单组立柱即可满足压力需求，大流量用水时段可以同时启动多组立柱实现大流量高压力输出，相比单台大规格增压泵，这种并联结构的运行调节范围更宽，单台部件故障时其余立柱仍可维持基础供水能力，不会出现整套装置完全停运的问题。建模过程中对所有管路接口的密封结构都做了细节还原，包括立柱与管路对接处的法兰密封面、蓄能罐连接支管的螺纹接口、主管路两端的对外连接法兰，同时还原了立柱顶部的接线端结构，方便后续做电气控制部分的配套设计，底座上的支撑筋板、安装孔位都按照实际加工要求做了结构细化，模型可以直接用于后续的工程出图、装配模拟、管路应力分析等工作。
