施耐德BCA系列离心泵壳体结构设计

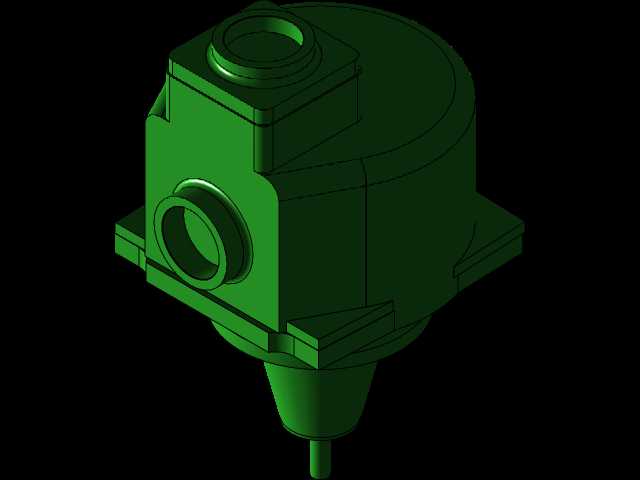

该泵体结构主要面向民用建筑供水、小型工业循环水系统的流体输送场景，适配清水或低腐蚀性流体的增压输送需求，可直接对接家庭供水增压、暖通空调循环、小型设备冷却回路等常见工况。从结构设计逻辑来看，整体采用蜗壳式流道构型，上部设置的径向接口为流体出口，侧部水平接口为流体入口，下部锥状结构为叶轮安装腔与密封组件的容纳空间，底部伸出的轴端结构用于对接驱动电机的输出轴，实现动力输入。设计过程中优先考虑了流道的顺滑过渡，入口段做了渐扩式导流处理，降低流体进入叶轮前的紊流损失，蜗壳流道沿叶轮周向做等流速变截面设计，保证流体从叶轮甩出后能平稳汇集到出口段，减少水力冲击带来的振动与噪音。安装边界方面，泵体中部设置的带安装孔方形凸缘为整机的安装固定位，凸缘上的安装孔位做了沉头处理，可通过螺栓直接将泵体固定在安装基座或电机端盖上，安装时需保证入口、出口接口的对接同轴度，避免管路应力传递到泵壳导致密封失效。壳体的壁厚设计充分考虑了承压需求，常规工况下可承受1.0MPa以内的系统工作压力，流道内壁做了圆角过渡处理，避免应力集中导致的壳体开裂，同时减少流体在拐角处的滞留，降低长期运行后的结垢风险。结构上预留的密封安装位可适配标准机械密封组件，轴伸处的密封腔尺寸匹配常用的轻型机械密封规格，后期维护更换配件无需额外定制加工。进出口接口采用标准管螺纹构型，可直接对接同规格的民用给排水管路，无需额外配置转换接头，降低现场安装的适配成本。整体结构将泵壳与安装支座做了一体化设计，减少了额外的连接部件，既提升了整机的结构刚性，也降低了装配环节的累计误差，运行过程中能更好地抵消叶轮转动带来的径向力，提升整机运行稳定性。
