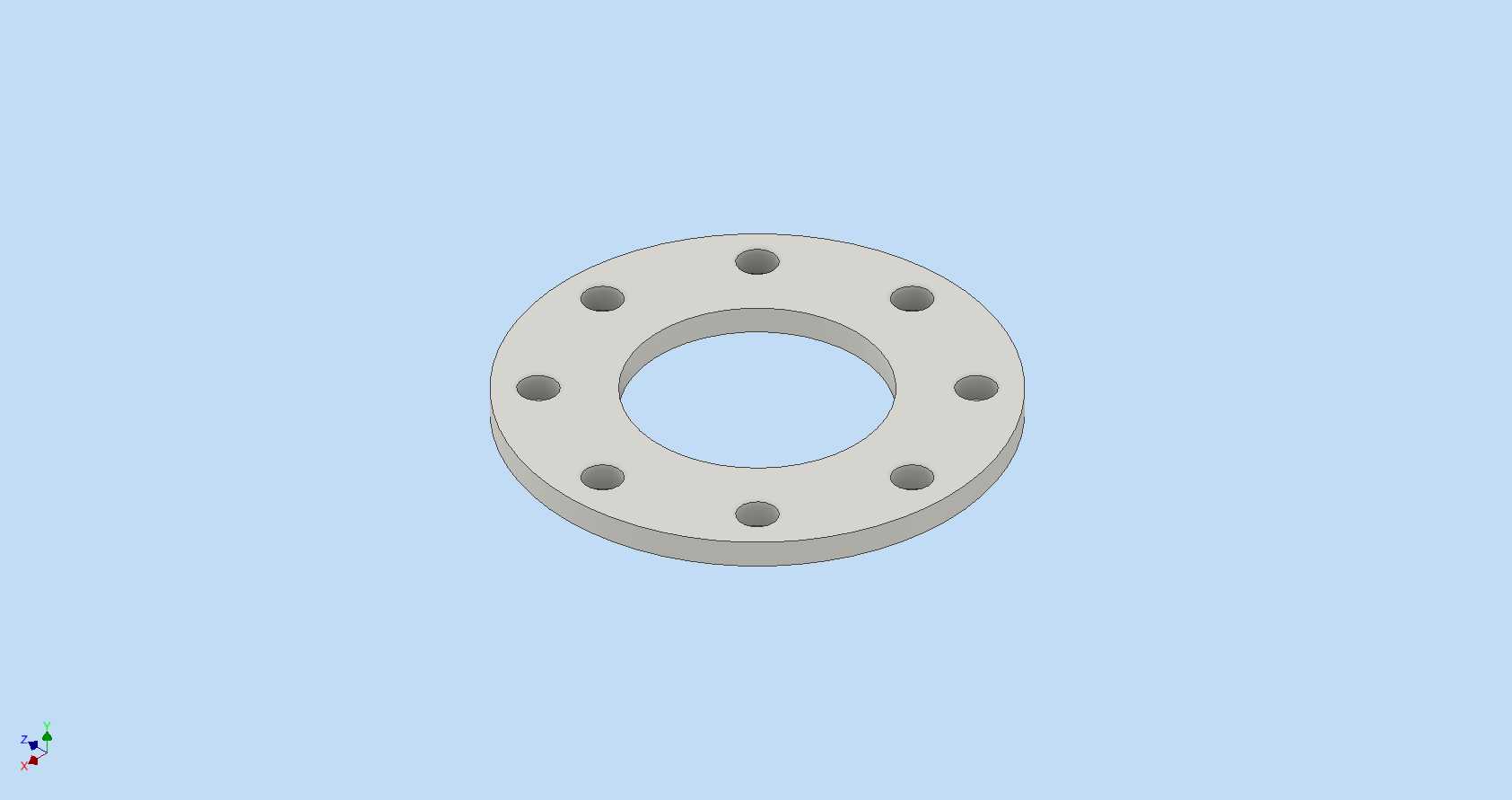

DN100平面钢制法兰连接构件

在工业管路系统的搭建作业中，法兰是实现管段之间、管路与阀组/泵体等设备之间可拆卸刚性连接的核心构件，这款DN100规格的平面法兰，主要适配公称通径100mm的低压流体输送管路，常见于给排水管网、循环水系统、低压通风管道以及普通工况的化工物料输送管线的连接节点。从实际安装场景来看，这类平面法兰的对接面为光滑平整的突面结构，安装时需在两片法兰的对接面之间夹装对应材质的密封垫片，通过周向均匀布置的螺栓施加预紧力，挤压密封垫片填充对接面的微观间隙，实现管路内部介质的密封阻隔，避免输送过程中出现跑冒滴漏问题。设计这款法兰时，首先要匹配DN100通径对应的管路外径参数，中心通孔的尺寸要与对接管路的通径保持一致，避免通径突变造成管路内部流体的局部阻力增大，影响介质输送效率。法兰盘本体的厚度设计需要结合对应公称压力下的强度要求核算，既要保证螺栓预紧时法兰盘不会出现翘曲变形，也要控制整体重量避免不必要的材料浪费。周向的螺栓孔采用均匀等分的排布方式，孔位的分度圆直径、单个螺栓孔的孔径都严格匹配对应压力等级的标准紧固件尺寸，安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题，也能保证每颗螺栓承受的预紧力均匀分布，避免局部应力过大造成密封失效或者法兰盘开裂。从安装边界来看，这款法兰的外圆尺寸决定了连接节点的径向占用空间，在管线排布的空间校核时，需要预留出足够的螺栓拆装操作空间，尤其是靠近墙面、设备壳体的管路节点，要保证扳手可以顺利完成螺栓的拧紧与拆卸作业，避免后期运维时出现操作空间不足的问题。不同于对焊法兰的高承压特性，这款平面法兰的结构形式更适合低压、常温的常规工况，加工难度更低，安装对位也更便捷，现场施工时不需要复杂的焊接预处理，只要将法兰与管端焊接固定后，对齐两片法兰的螺栓孔，穿入螺栓按对角顺序逐步拧紧即可完成连接，后期管路需要拆解检修时，只要松开螺栓就能分离管段，不需要切割管路，大幅降低了运维的作业成本。在三维建模过程中，这类标准件的建模需要严格把控各尺寸的形位公差，尤其是螺栓孔的等分精度、对接面的平面度要求，因为对接面如果存在平面度超差，即便螺栓预紧力足够，也会出现局部密封间隙，造成介质泄漏；螺栓孔的等分误差过大则会导致现场安装时孔位错位，无法顺利穿装螺栓，直接影响现场施工进度。
