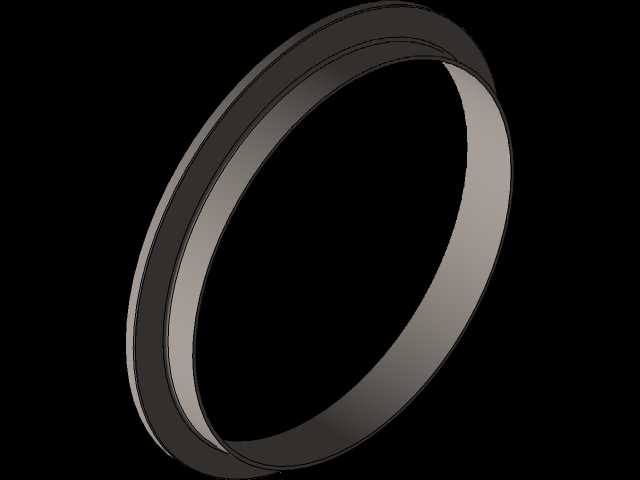

德标DIN32676夹紧式管路连接法兰

在食品加工、生物医药、精细化工等对管路卫生等级、拆装效率要求较高的流体输送场景中，夹紧法兰是实现管路快速对接、密封保障的核心连接件，这款遵循DIN32676标准设计的夹紧法兰，正是针对这类工况的连接需求开发的结构件。从实际应用来看，这类法兰常被用在卫生级流体管路的分段对接处，比如物料输送管线的设备接驳段、需要定期拆洗消毒的管路节点，相比传统的螺栓紧固法兰，它不需要在法兰本体上加工密集的螺栓孔，依靠配套的卡箍即可实现周向均匀压紧，拆装时不需要逐个松紧螺栓，能大幅缩短管路维护、清洗的作业时间，尤其适配需要频繁拆接的生产管线布局。设计这款法兰时，首先要匹配对应通径的管路外径尺寸，法兰的内孔与对接管道的外径采用间隙配合，公差控制在能保证管道顺利插入、同时不会出现过大径向晃动的范围，法兰的密封面采用圆弧过渡的结构，没有卫生死角，避免物料残留滋生细菌，符合卫生级管路的设计要求。法兰的截面厚度经过受力核算，在卡箍施加额定夹紧力时，不会出现翘曲变形，保证密封面能完全贴合配套的密封垫圈，实现无泄漏连接。法兰的外轮廓做了圆滑倒角处理，没有尖锐的棱角，一方面避免安装作业时划伤操作人员，另一方面也不会在法兰外侧积存灰尘、污渍，便于日常清洁维护。安装边界上，这类法兰不需要预留螺栓安装的操作空间，只需要留出卡箍开合的操作余量即可，相比传统法兰能节省30%左右的管路安装空间，在布局紧凑的生产设备管线排布中优势明显。法兰的卡箍配合面采用锥面结构，当卡箍锁紧时，锥面会产生轴向的压紧分力，将两侧法兰的密封面紧紧压在中间的密封垫上，即使管路存在一定的轴向窜动，锥面结构也能自动补偿间隙，维持密封性能，不会因为设备运行的轻微振动出现密封失效的问题。在实际选型搭配时，只需要确认对接管路的公称通径、配套卡箍的规格，就能完成匹配，不需要额外加工适配结构，能直接替换同标准的现有法兰件，降低备件储备的品类复杂度。从结构强度来看，法兰本体采用等强度设计，在卡箍接触的受力区域适当加厚，非受力区域做了轻量化的壁厚优化，在保证整体刚性满足压力等级要求的前提下，尽可能减少材料占用，降低零件自重，也减轻了管路整体的承重负荷。
