水电站压力管道分岔结构设计

项目分类:3D模型 发布时间:2021-09-23 ID:287432
  • 水电站压力管道分岔结构设计
  • 水电站压力管道分岔结构设计
  • 水电站压力管道分岔结构设计
  • 水电站压力管道分岔结构设计

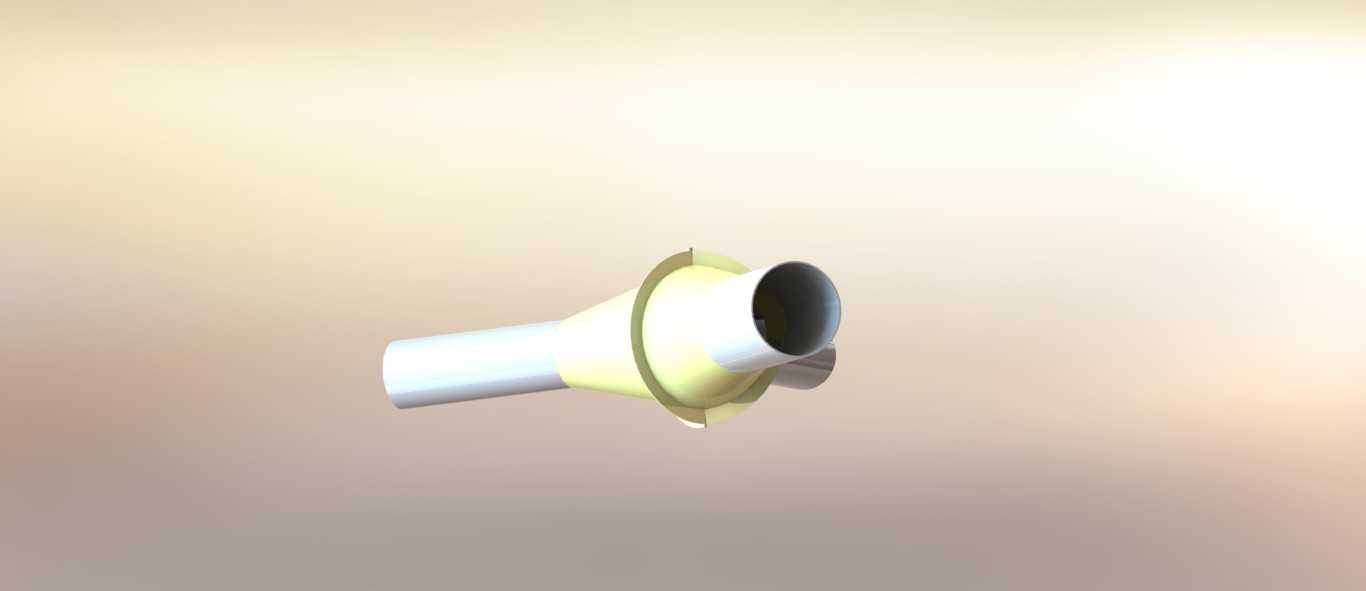

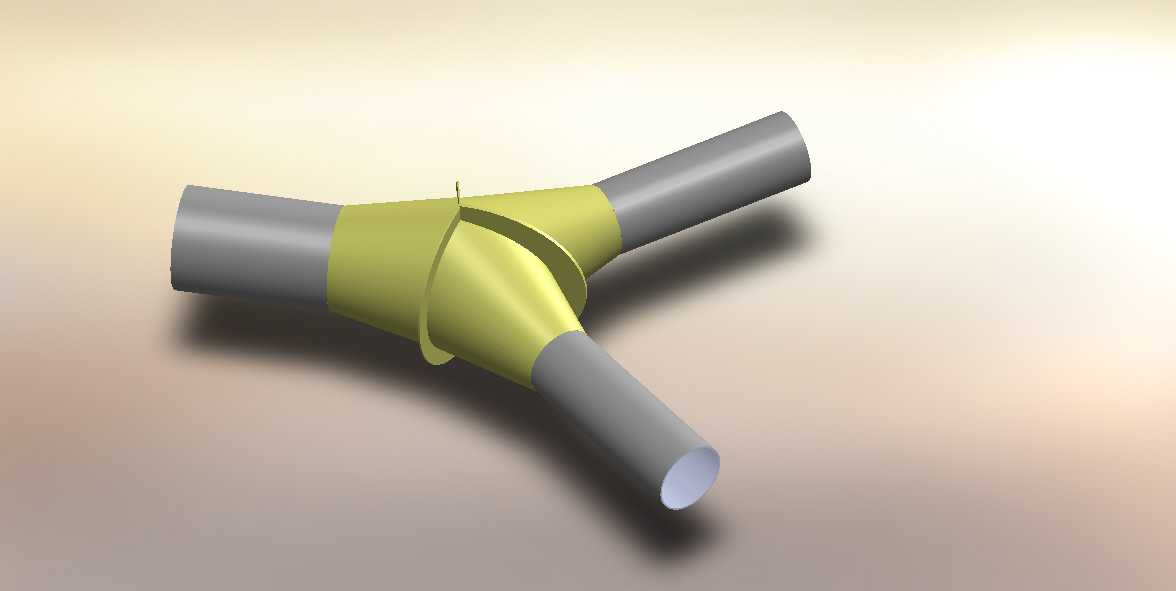

在山地水电站的输水系统布设中,压力管道的分岔部位是整个输水线路的核心受力构件之一,这类部件主要承担上游高压来水的分流输送功能,将主管道内的高压水流按机组布设需求分配至对应支管,直接对接水轮机组的进水端,其结构合理性直接影响整个输水系统的水力损失、结构受力稳定性以及长期运行的安全冗余。从实际工程应用场景来看,这类分岔结构多应用于高水头引水式电站,安装位置通常处于压力管道沿程坡度变化段或是厂房前的主管末端区域,需要同时承受内水高压、管内水流脉动冲击以及温度形变带来的附加应力,因此结构设计阶段需要兼顾水力特性与结构强度的双重要求。该分岔结构采用渐扩式岔体过渡设计,主管道接入端为等径直段,可直接与上游同管径压力管道对接,岔体部位做平滑圆弧过渡,避免直角转折带来的局部涡流与水头损失,支管出口采用带法兰边的连接结构,可通过法兰紧固件与下游支管段实现密封连接,法兰边的厚度与螺栓孔布设位置匹配对应压力等级的管道法兰标准,安装时无需额外加工转接件,可直接完成对接装配。设计过程中,岔体的过渡曲面曲率经过反复校核,既保证水流转向时的流态平顺,减少局部负压区的出现概率,避免长期运行过程中出现空蚀破坏,同时也控制岔体的整体外形尺寸,避免结构过于臃肿带来的安装空间占用问题,其安装边界需预留足够的法兰拆装操作空间,岔体外部的加强环结构对应岔体的应力集中区域布设,可有效分担内水压力带来的结构形变,降低焊缝部位的应力水平。从结构细节来看,主管道与岔体的连接段做了壁厚渐变处理,靠近岔体部位适当增加壁厚,匹配岔体部位的受力需求,支管与岔体的相贯线部位做圆滑打磨过渡,减少应力集中点,整体结构的流道内壁光滑无凸起,可有效降低输水过程中的沿程与局部水力损失,提升电站的整体发电效率。这类分岔结构在实际安装时,需要配合支墩进行固定,支墩的布设位置需避开岔体的焊缝区域与法兰连接部位,方便后期运维过程中的检修与密封件更换,同时结构的重量分布经过优化,重心处于主管道轴线附近,降低支墩的偏心受力载荷,提升长期运行的结构稳定性。
