外啮合齿轮泵核心结构三维设计

在液压传动与低压流体输送场景中，外啮合齿轮泵的应用覆盖范围极广，从机床液压站的动力供给，到小型润滑系统的介质循环，再到工程机械辅助油路的压力建立，都能见到这类结构的身影。不同于柱塞泵的高精度配合结构，外啮合齿轮泵依靠一对参数完全匹配的渐开线齿轮相互啮合，配合泵体、前后端盖形成封闭容腔，通过齿轮旋转过程中容腔的容积变化完成吸油与压油动作，结构简单、抗污染能力强，对加工精度的容错空间相对更大，是中小压力工况下性价比极高的动力元件。

从结构设计逻辑来看，这类齿轮泵的核心设计要点集中在三个部分：首先是齿轮副的参数匹配，齿顶圆与泵体内孔的径向间隙、齿轮端面与端盖的轴向间隙直接决定容积效率，间隙过大会导致内泄漏超标，压力上不去，间隙过小则会在热胀状态下出现卡滞，甚至刮伤配合面；其次是卸荷槽的位置设计，在齿轮啮合的困油区开设对称卸荷槽，能有效消除齿轮泵工作过程中的困油现象，降低振动与噪声，避免气蚀损伤配合面；最后是进出油口的布局，通常吸油口尺寸大于压油口，避免吸油阻力过大导致吸空，影响泵的使用寿命。

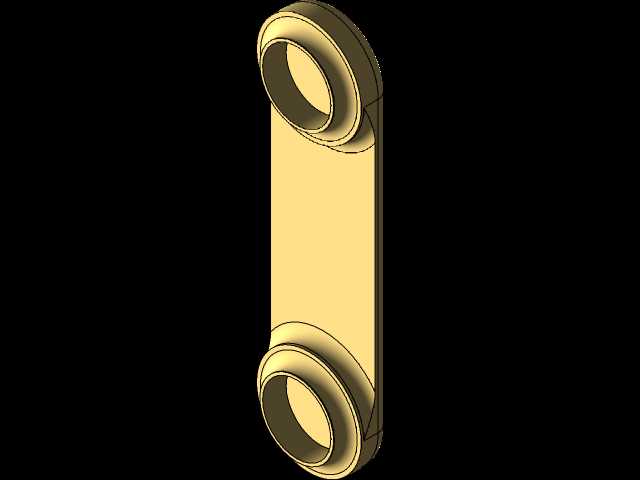

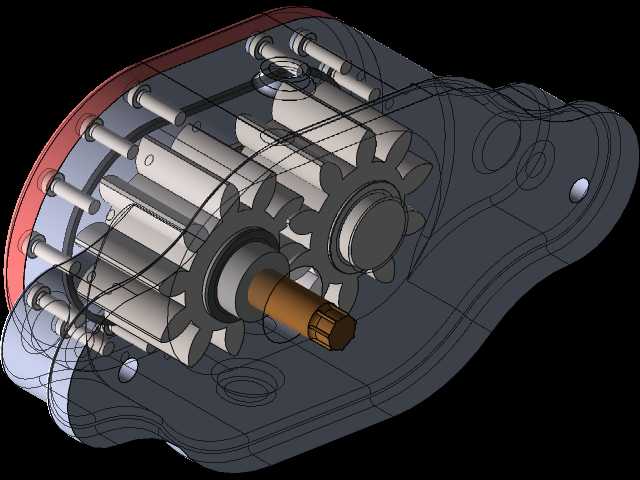

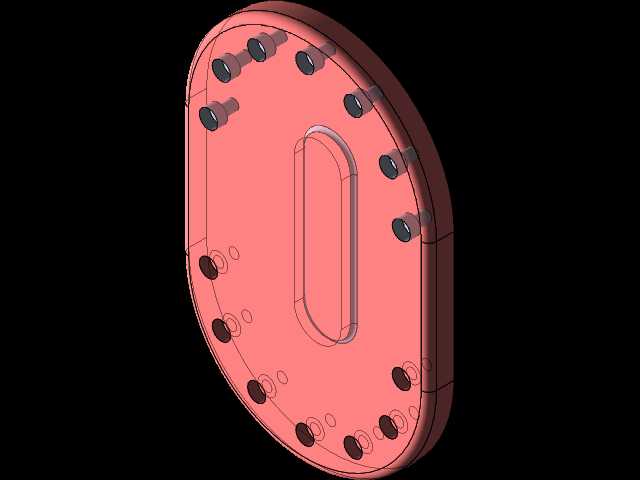

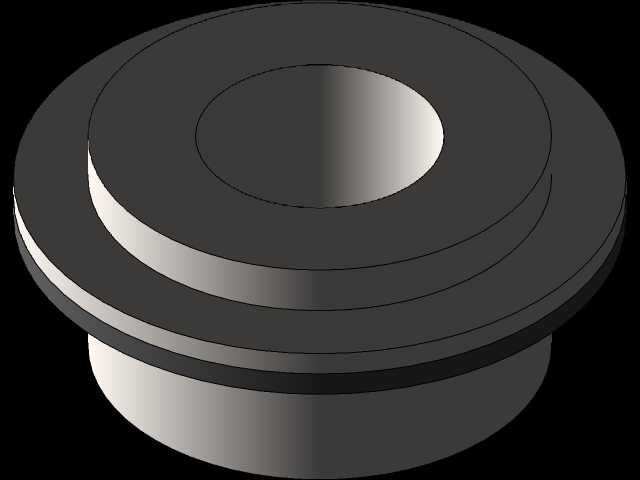

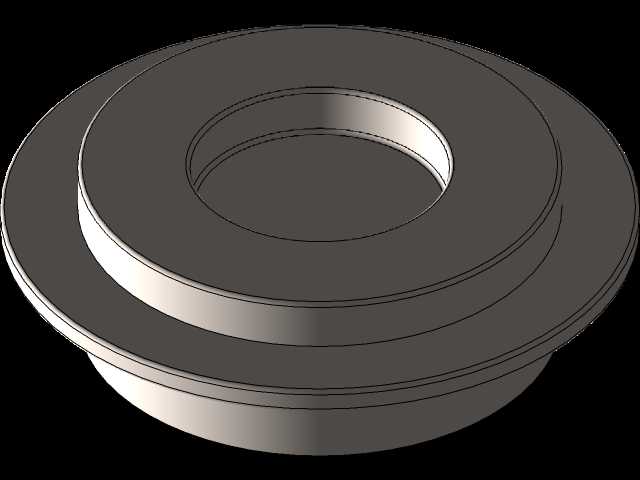

本次呈现的结构模型还原了外啮合齿轮泵的核心转子与泵体配合形态，从外形边界来看，整体采用同轴阶梯式环形结构，安装止口的尺寸公差需要匹配安装基座的定位孔，端面连接孔的分布圆直径与孔位需严格对应配套端盖的安装尺寸，保证装配后同轴度误差在允许范围内，避免齿轮旋转过程中出现偏磨。实际选型过程中，需要结合系统额定工作压力、额定流量确定齿轮的模数、齿宽与转速参数，同时根据输送介质的黏度、温度选择合适的配合间隙与密封结构，比如输送高黏度润滑油时可适当放大端面间隙，输送低黏度液压油时则需要严格控制间隙值保证容积效率。

从实际使用场景的反馈来看，这类齿轮泵的常见失效形式多为端面磨损导致内泄漏增大，或是吸入杂质导致齿面刮伤，因此在系统设计时需要在吸油侧配置对应精度的过滤器，同时保证安装时泵轴与驱动电机轴的同轴度，避免径向力过大导致轴承过早损坏。建模过程中需要重点还原齿轮的渐开线齿形精度，以及各配合面的尺寸公差带，保证模型导入工程环境后可直接用于装配干涉检查与工况模拟，为后续的工程出图、结构优化提供可靠的三维基础。
