小型12伏直流供电流体输送泵结构

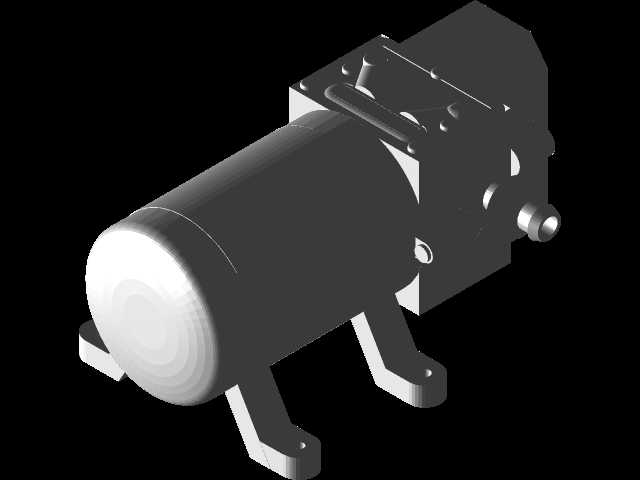

这款12伏直流驱动的泵体结构，常被用于车载配套供液、小型移动式喷淋设备、户外便携取水装置、小型农机辅助供液这类对供电电压有低压直流要求的场景，不需要接入工频市电，依托车载电瓶、小型储能电池即可完成驱动，适配无固定供电点位的移动作业需求。从结构设计来看，整体采用驱动段与泵腔段直连的布局，驱动端为圆柱型腔体，用来容纳直流驱动的动力组件，泵腔端为方块式集成结构，进出液接口集成在腔体侧方，减少外接管路的转接冗余，降低流体沿程阻力。底部的两个L型安装支脚做了一体化延伸设计，支脚末端开有通孔，安装时可通过螺栓直接固定在设备安装基板上，支脚的弯折角度经过匹配，安装后泵体整体保持水平姿态，避免内部运动件偏磨，同时支脚与主体的连接位置做了加厚过渡，能抵消泵运行时产生的小幅振动，避免长期运行出现连接部位开裂。设计过程中优先考虑了紧凑性要求，整体轴向长度控制在适配小型设备安装舱的范围内，径向尺寸也做了收窄，不会占用过多安装空间，进出液接口的位置预留了足够的管路操作空间，安装时不需要额外调整周边部件位置即可完成管路对接。功能上这款泵主打低压小流量流体输送，可输送清水、低粘度无腐蚀性的工作介质，运行时噪音控制在小型移动设备可接受的范围内，不会产生过大的振动干扰周边精密组件。结构建模时对内部运动件的配合间隙做了合理预留，泵腔与驱动段之间的密封结构位置做了明确的结构区分，方便后续做密封件选型匹配，外壳的加强筋布局沿着受力方向布置，既提升了壳体刚性，也不会过多增加整体重量。安装边界方面，两个支脚的安装孔距做了标准化适配，可匹配多数小型设备的通用安装孔位，不需要额外做安装转接板，泵体上方的固定压条结构可用来辅助固定线束或者外接管路，避免运行过程中线束晃动拉扯接线部位，侧方的工艺孔位既可以作为装配定位孔，也可作为后期维护时的拆解着力点，不需要额外设计拆解工装即可完成泵体拆分维护。
