EVOPLUS小型循环屏蔽泵三维结构设计

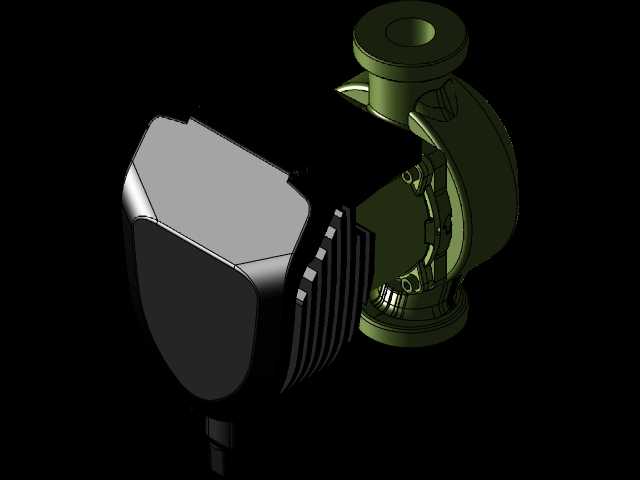

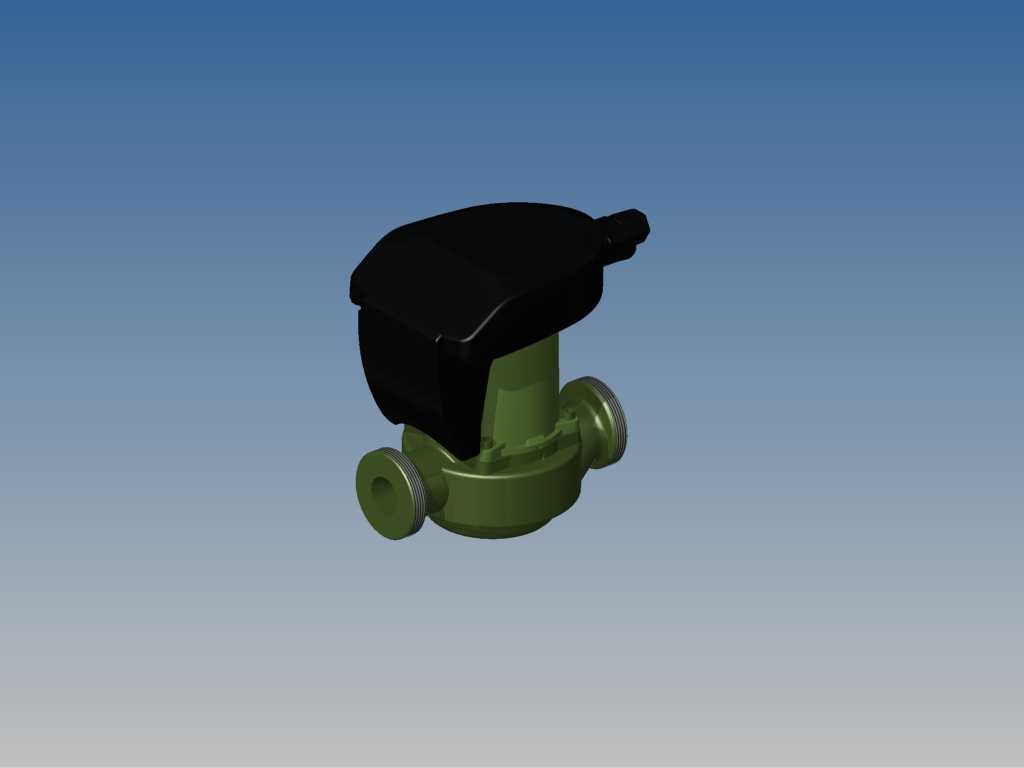

这款EVOPLUS泵体的三维建模，完全围绕民用及小型商用流体循环场景的实际安装需求搭建，建模过程中优先还原了设备在暖通循环、小型供水增压场景下的装配逻辑，没有做多余的外观美化处理，所有结构特征都对应实际量产产品的功能需求。从结构布局来看，泵头采用下进侧出的双外螺纹接口设计，接口的同轴度、端面密封槽的尺寸都严格参照管路安装的通用公差要求设定，建模时特意保留了接口处的螺纹收尾退刀结构，方便后续做管路装配干涉检查时，能准确判断生料带缠绕、接头拧入后的实际占用空间，避免现场安装出现接口磕碰、间距不足的问题。上部的电控腔体做了圆弧过渡的包覆造型，不是单纯的外观曲面设计，这个造型一方面是匹配内部电路板、接线端子的排布空间，另一方面圆弧面能减少现场安装时的磕碰损伤，同时电控腔与下部泵腔的连接法兰做了止口定位结构，建模时还原了止口的配合间隙，方便后续做密封结构的受力仿真，确认O型圈在装配后的压缩量处于合理区间，避免运行时出现渗漏。泵体的整体安装重心落在下部泵腔的轴线上，建模时预留了安装支架的连接孔位，孔位的间距、螺纹深度都匹配常见的壁挂安装、管路 inline 安装的支架尺寸，不需要二次修改就能直接导入装配体做管路排布。叶轮腔的流道造型做了等壁厚处理，建模时参照了水力模型的流道曲线，没有出现截面突变的结构，能减少流体在腔体内的沿程阻力，对应实际产品的低扬程大流量循环工况，适配家庭地暖循环、小型中央空调水系统循环、太阳能热水管路增压这类常见应用场景。电控部分的出线口做了防水格兰头的安装位，建模时还原了格兰头的锁紧螺纹结构，方便设计人员做布线时的空间校验，确认线缆弯曲半径满足防护等级要求。整个模型的所有装配面都做了贴合约束，没有出现重叠面、破面的问题，导入各类三维软件后都能直接做剖切检查、质量属性测算，也能直接导出用于3D打印做手板验证，或者用于装配培训的演示模型。在建模过程中，特意将泵体的外轮廓安装边界做了明确的特征标注，两个管路接口的中心距、电控腔顶部到管路轴线的高度、泵体整体宽度都做了参数化设定，方便设计人员根据不同的管路安装空间调整参数，快速衍生出不同规格的同系列泵型，不需要从零开始搭建基础结构。
