手动台式压力机装配结构三维设计

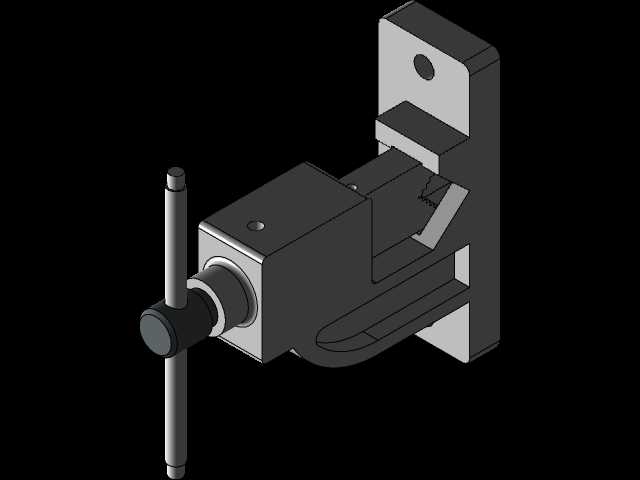

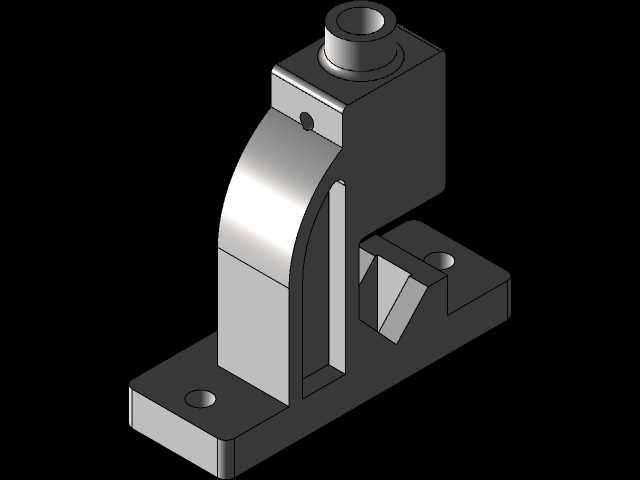

这款手动压力机的结构设计完全围绕小零件压装、轻载冲压的车间实际作业场景展开，日常可覆盖五金小零件铆接、轴承衬套压入、薄料冲裁、线束端子压接等多类轻载加工作业，不需要外接气源电源，可直接固定在钳工台、装配工位台面上使用，适配多品种小批量的零散加工需求，在维修工位、小型装配线、五金加工散户场景中都有很高的使用频次。从功能结构来看，设备采用侧置摇臂的施力结构，通过螺旋副传递手动输入的扭矩，将摇杆的回转运动转化为压头的直线进给运动，相比直柄按压的手压机，这种结构能获得更大的机械增益，操作人员施加较小的握力即可在压头端输出足够的压装力，同时进给行程的控制精度更高，可通过摇杆转动圈数精准控制压头下行距离，避免压装过位损伤工件。机身采用L型一体式安装支座设计，背部预留的安装孔可直接通过螺栓锁紧在工作台立面，也可搭配底座固定在台面上，安装边界可适配常规厚度的钳工工作台，整体外伸的压装工位预留了足够的工件放置空间，可容纳高度在150mm以内的待压装工件，压头工作面做了平面度处理，可根据作业需求更换不同规格的压头接头，适配不同尺寸的压装点位。设计过程中优先考虑了结构的刚性与操作便捷性，导向部位采用矩形滑动导轨结构，配合螺旋副的同轴度设计，避免压头下行过程中出现偏摆，保证压装力始终垂直作用在工件表面，减少压装错位、工件压伤的问题。机身的受力部位做了加厚处理，在额定压装力范围内不会出现结构形变，长期使用也能保持压装精度。摇杆的握持位置做了防滑处理，操作时施力顺手，长时间作业也不容易产生疲劳。压装工位下方设置了可拆卸的支撑垫块，可根据工件高度调整垫块厚度，适配不同高度工件的压装需求，垫块表面做了防滑纹路处理，避免压装过程中工件移位。整个设备的零部件没有复杂的异形结构，加工难度低，普通铣削、钻削设备即可完成全部零件加工，后期维护也十分方便，螺旋副部位定期加注润滑脂即可保证操作顺畅，不需要复杂的保养流程。在实际使用中，这类手动压机相比气动、电动压力机投入成本更低，没有能耗成本，也不存在气动元件漏气、电气元件故障的问题，可靠性更高，适合对压装力要求不高、作业频次中等的工位使用，很多小型加工门店、设备维修站点、学校实训工位都会配置这类手动压力机，用来完成各类轻载压力加工作业。
