适配Bimba气动压力机的心轴压装夹具

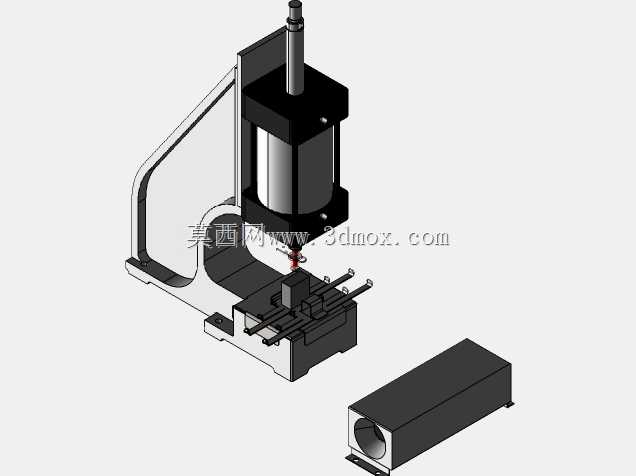

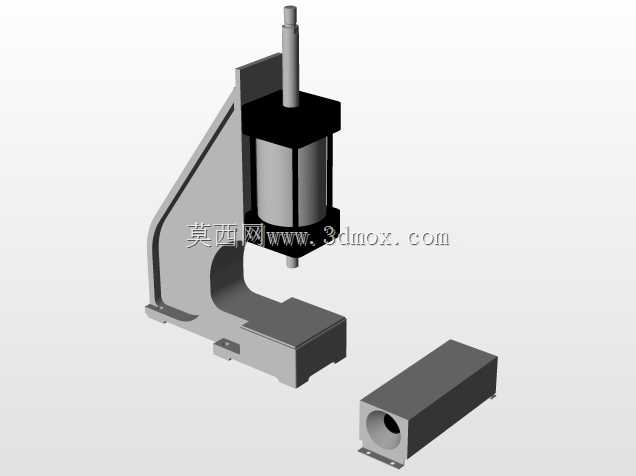

在小尺寸精密零部件的压装加工场景里，这类配套气动压力机使用的心轴夹具，主要解决微型零件冲压过程中定位偏移、压装精度不足的问题，常见于电子接插件、小型五金轴类件的压合工序，适配小吨位气动压力机的安装接口，无需额外改造设备基座即可完成换装。夹具整体采用C型开式结构布局，上部直接对接气动压力机的压头输出端，下部的定位基座预留了多组可调安装槽位，可根据待加工零件的外形尺寸调整定位块位置，不需要重新制作基座就能覆盖一定尺寸范围内的同类型零件压装需求。设计阶段优先考虑了压装过程的受力稳定性，C型架的壁厚经过受力校核，在额定压装力下不会出现架体形变导致的压头偏移，侧面的加强筋结构沿压装力传导方向布置，可抵消压装瞬间的侧向分力，避免长期使用后架体出现开口变形。夹具自带的磁头固定结构，在压头下行接触零件前就通过磁力将小尺寸待压零件吸附在定位位置，不需要人工手扶固定，既降低了操作安全风险，也避免了人工放置零件带来的位置偏差，压装完成后磁头随压头上行自动松脱零件，不会出现带料问题。安装边界上，夹具底部的安装孔位匹配常规小型气动压力机的工作台T型槽间距，整体外廓尺寸控制在小型台式压力机的工作台承载范围内，压头的下行行程预留了足够的安全余量，不会出现压头超程撞击基座的问题。定位块采用快拆式设计，更换不同规格的待加工零件时，只需要更换对应型面的定位块即可，不需要重新调整整个夹具的安装同轴度，能大幅缩短小批量多品种生产时的换型调试时间。气路触发接口与对应型号Bimba压力机的控制端直接适配，不需要额外加装转接阀件，压装动作的触发逻辑与原设备完全匹配，接入气路后即可直接使用。夹具的压头连接部位采用标准的快换接口，可根据压装需求更换不同端面形状的压头，适配平压、点压、环压等不同的压装工艺要求，基座表面做了硬化处理，长期承受压装冲击力不会出现凹陷变形，保证长期使用的定位精度。
