液体丙烷驱动无水箱即热式热水器结构

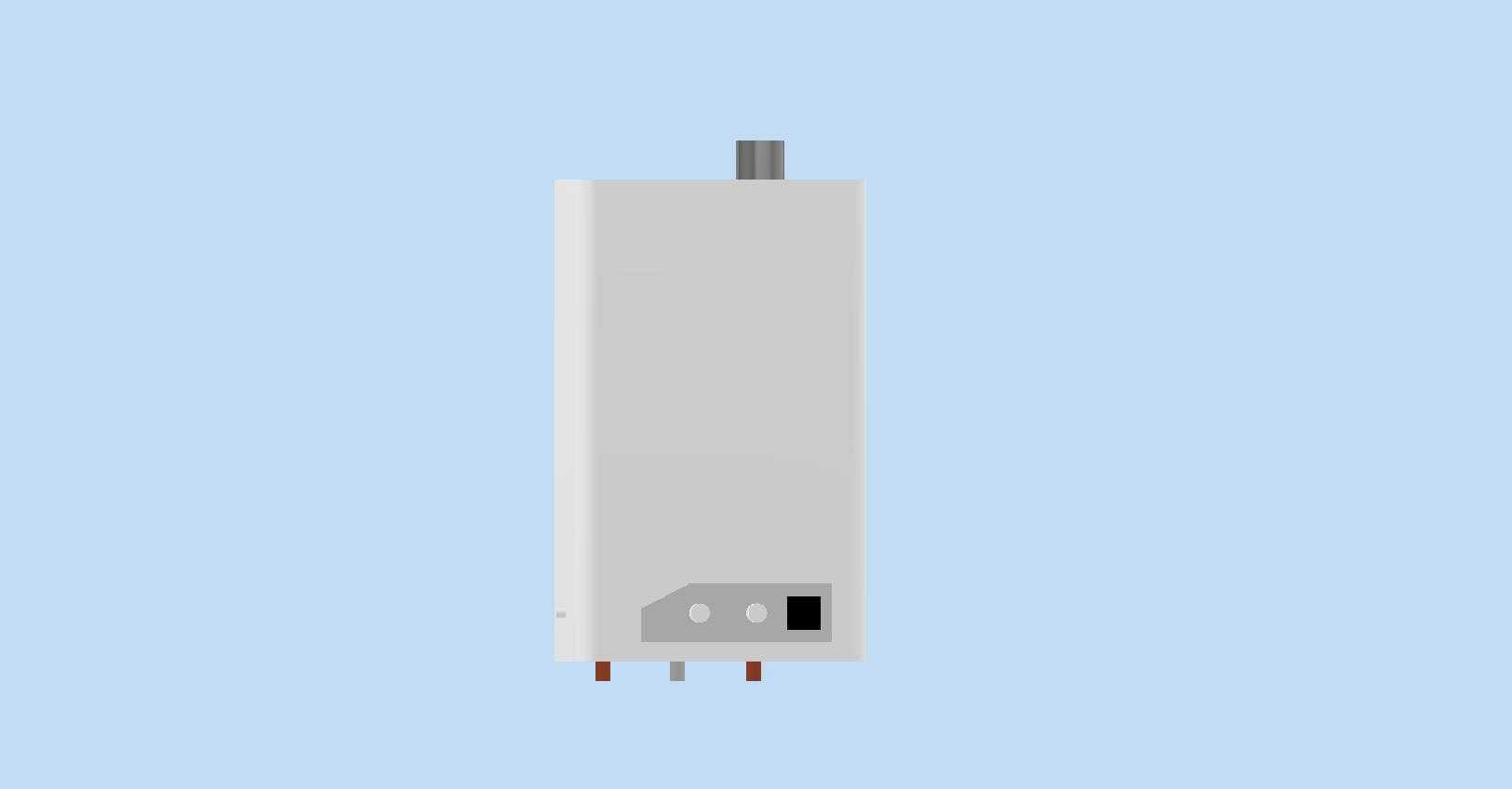

这款以液体丙烷为燃料的无水箱供热设备，主要面向无集中燃气管道覆盖的独栋住宅、户外临时营地、小型商用门店等场景提供即时热水供应，区别于传统储水式热水器，它无需配备大容量储水内胆，可在水流经过换热腔体时即时完成加热，避免了储水过程中的热量散失，也大幅缩减了设备自身的占地空间。从结构设计逻辑来看，整机采用立式长方体薄型壳体布局，主体外壳采用冷轧钢板冲压成型后做喷塑防腐处理，正面下部集成了燃烧状态观察窗、水温调节旋钮与故障指示灯区域，顶部预留烟气排放接口，底部依次设置冷水进水、热水出水以及丙烷燃料接入接口，三个接口的间距符合民用燃气具安装的通用间距规范，可直接适配市面主流的供水、供气管路接头，无需额外定制转接配件。设备的安装边界设计充分考虑壁挂场景的承重需求，背部预设两个挂装固定孔位，孔位横向间距适配常规住宅墙面的龙骨间距，安装时仅需在承重墙面打入两枚膨胀螺栓即可完成挂装，整机厚度控制在200mm以内，挂装后突出墙面的距离不会影响日常通行，也不会占用过多卫浴或厨房空间。在功能实现层面，设备内部集成了水流传感器、丙烷燃烧器、翅片式换热盘管以及熄火保护装置，当冷水流经换热盘管时，水流传感器触发信号开启丙烷供气阀并同步点火，燃烧产生的热量通过翅片结构快速传递给盘管内的流水，可在数秒内将水温提升至设定温度，相比储水式设备无需提前预热，也不会出现储水用完后等待加热的断供问题。建模过程中对设备的外部接口位置、操作面板布局、壳体圆角过渡都做了1:1的还原，壳体侧面预留的检修盖板位置也做了结构体现，方便后续做内部结构拆解演示或者安装场景的装配模拟，不管是用于家用供热设备的选型参考，还是做厨卫场景的三维布局搭建，都能提供准确的结构参照。
