瓦兹蓬波瓦尼盘式管路集成构件

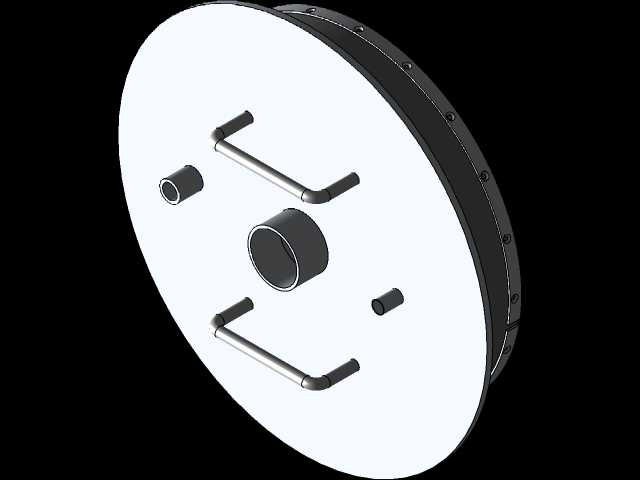

该盘式集成构件主要应用于流体输送系统的终端转接、多通路分流场景，常见于小型液压站阀组安装端、实验台流体分配工位、真空系统支路汇集位置，可在有限安装空间内完成多规格管路的集中排布，减少分散接头带来的泄漏点与安装空间占用。构件主体采用圆盘式承载结构，盘面作为接口安装基准面，所有管路接口的端面垂直度、同轴度公差均围绕盘面基准设计，加工时可一次装夹完成全部接口端面的精加工作业，有效降低多接口装配后的累计位置误差。盘体边缘设置的周向连接孔位，采用等节距排布设计，可适配标准法兰的对接安装需求，安装时无需额外调整角度对位，孔位的沉头结构可让连接螺栓完全沉入盘体内部，避免螺栓突出带来的外围干涉问题，适配紧凑安装空间的布局要求。盘面布置的多组管路接口采用差异化管径设计，中心位置的大口径接口作为主通路，承担主要的流体输入或输出功能，周围分布的两组弯管式接口、两组小口径直插接口分别对应不同支路的流体输送需求，弯管接口的折弯角度经过空间避让校核，安装外接管路时不会与相邻接口的接头、管路产生空间干涉，弯管根部与盘面的连接位置设置圆弧过渡结构，降低流体流经转角时的压力损失，同时减少结构应力集中，提升构件长期承压运行的结构稳定性。设计过程中优先考虑安装与维护的便捷性，所有接口的中心距均预留标准扳手的操作空间，无需特殊工装即可完成外接管路的装拆作业；盘体的厚度根据额定工作压力下的强度校核结果确定，在满足承压变形量要求的前提下尽可能减小整体厚度，降低构件自重与安装占用空间。盘体的密封面采用平面密封结构，对接安装时配合密封垫片即可实现可靠密封，无需加工复杂的密封槽结构，降低加工难度与后期密封件更换成本。不同管径接口的通径匹配经过流体阻力计算，主通路与各支路的通径比例可满足常规工况下的流量分配需求，避免支路流量不足或主通路流速过快带来的振动、噪声问题。构件整体无多余的突出结构，安装后可紧贴安装面固定，外围轮廓为规则圆形，在设备内部布局时可更好适配圆形安装腔、回转类设备的安装空间，不会因为异形轮廓产生额外的空间浪费。
