API标准高压焊颈法兰结构设计

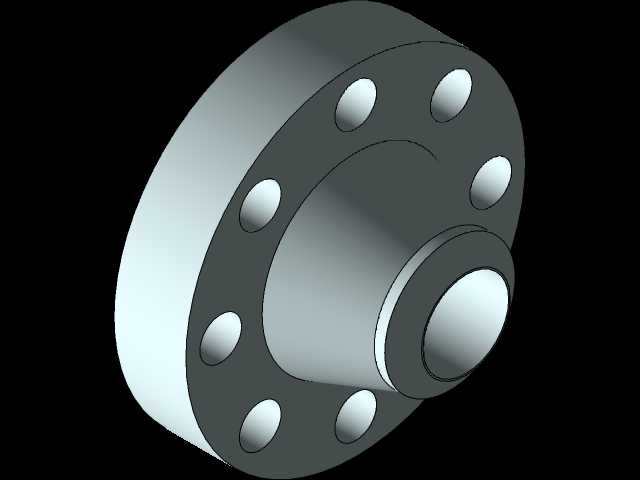

在石油开采、高压流体输送、炼化装置的管路系统中，焊颈法兰是实现管路刚性连接、密封承压的核心部件，这款适配2-9/16英寸通径、10M压力等级的XXS加厚焊颈法兰，主要应用于高压工况下的工艺管线、井口装置以及高压设备的接口对接场景，相比普通平焊法兰，其带颈的对焊结构能将管路应力沿锥颈平滑过渡，大幅降低法兰盘与焊缝位置的应力集中系数，适配高压、温度波动频繁的输送工况。从结构设计逻辑来看，这款法兰的锥颈段采用了渐变壁厚设计，从与管道对接的端部壁厚匹配XXS加厚管的壁厚要求，逐步过渡到法兰盘位置的加厚结构，避免截面突变带来的应力集中，焊接端采用标准对焊坡口，现场安装时可直接与同规格管道完成环缝对接，焊缝受力状态远优于平焊法兰的角接焊缝，能承受更高的管道轴向拉力与弯曲载荷。法兰盘上的螺栓孔采用沿圆周均布设计，孔位公差严格匹配API标准的螺栓分布圆尺寸，安装时配合高强度螺柱与缠绕式垫片，可实现法兰密封面的均匀压紧，杜绝高压工况下的介质泄漏风险。密封面采用突面结构，适配通用的高压垫片选型，密封面的平面度与粗糙度控制满足高压密封要求，避免因密封面加工缺陷导致的渗漏问题。在安装边界方面，这款法兰的整体轴向长度、法兰盘外径、螺栓孔数量与孔径均严格遵循对应压力等级与通径的API标准要求，现场安装时无需额外调整管线间距，可直接替换同规格的老旧法兰部件，锥颈的过渡圆弧半径经过优化，既保证了应力传递的平顺性，也避免了圆弧过大导致的螺栓安装空间不足问题。实际选型应用中，这类高压焊颈法兰常被用于高压注水管线、油气混输管路、高压泵组进出口接口位置，相比低压法兰，其加厚的法兰盘与锥颈结构能承受10MPa级别的工作压力，即使在管路出现水锤冲击、温度骤变带来的附加载荷时，也能保持连接结构的完整性与密封可靠性。建模过程中对法兰的所有过渡圆角、坡口角度、螺栓孔位置度都做了精准还原，可直接用于管路系统的装配干涉检查、应力仿真分析以及预制加工的尺寸参考，帮助设计人员在管路布置阶段提前确认安装空间，避免现场安装时出现法兰与周边管线、支架碰撞的问题。
