带均布安装孔的平焊法兰盘结构

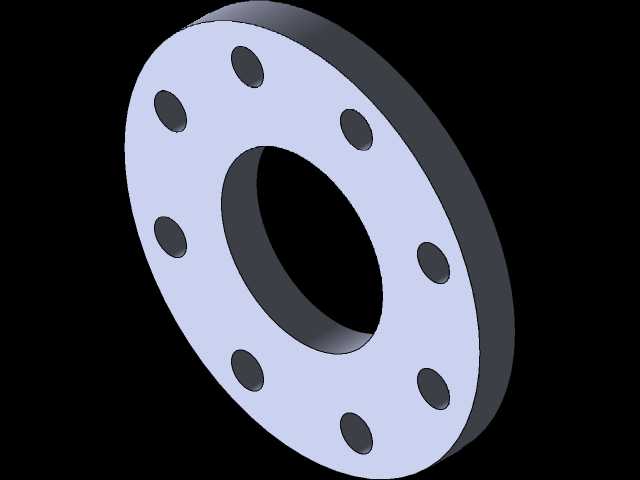

这类带八孔均布结构的法兰盘，是管路连接系统里最常用的静密封连接件之一，日常在市政给排水管网、化工流体输送管线、车间压缩空气布设、中小型液压站油路搭建场景里都能见到它的身影，核心作用是实现两段同管径管路的刚性对接，同时配合密封垫片保证连接位置无介质渗漏。从结构设计逻辑来看，这款法兰采用平板式圆盘基体，中心开设与对接管道外径匹配的通孔，盘面上沿圆周方向均匀分布八个贯通安装孔，孔位的分度圆直径、孔径大小都和对应公称压力的螺栓规格完全匹配，安装时只需将两片法兰分别焊接在两段待连接管道的端部，中间夹装耐温耐压适配的密封垫片，再穿入对应规格的六角螺栓，按对角顺序逐步拧紧螺母就能完成可靠连接，不需要复杂的专用工装，现场施工门槛很低。不同于对焊法兰的高颈结构，这款平焊结构的法兰盘整体厚度更薄，加工时只需完成圆盘下料、中心孔镗削、安装孔钻削、端面精车几道工序就能成型，生产效率更高，成本也更可控，适合公称压力不超过1.6MPa的中低压管路场景使用。设计这类法兰时首先要确认适配的管道通径，中心孔的尺寸要略大于管道外径，保证管道能顺利插入法兰内孔完成角焊缝焊接，焊接位置的内侧要预留足够的焊缝空间，避免焊渣突出影响管路内部介质流通；安装孔的均布精度是设计时的核心管控点，孔位角度偏差过大会导致两片法兰对接时螺栓无法顺利穿入，现场施工时很容易出现强制掰动法兰对位的情况，长期使用会在焊缝位置产生附加应力，埋下介质泄漏的隐患。法兰的两个端面都要做精车处理，表面粗糙度要达到Ra3.2以下，保证和密封垫片接触时足够平整，不会因为端面存在凹坑、划痕导致密封失效；安装时要注意螺栓的拧紧力矩均匀，不能出现单侧螺栓过紧另一侧过松的情况，否则会导致法兰端面倾斜，垫片局部压缩量不足引发渗漏。这类法兰除了管路对接之外，也常用来做管路末端的盲封结构，或者泵阀设备进出口的连接转接件，适配性非常强，只要孔位分度圆、中心通径、厚度参数匹配，就能和同规格的其他标准法兰互换使用，日常维护更换时不需要专门定制，直接采购标准件就能完成替换，运维成本很低。在一些有轻度腐蚀的流体输送场景里，这类法兰也可以根据输送介质的特性选用不锈钢、碳钢衬塑等不同材质加工，结构不需要做调整，只需要更换对应材质的坯料就能满足不同工况的使用需求，结构通用性极强。
