伊诺克斯卡戎帕拉油管承插接头结构

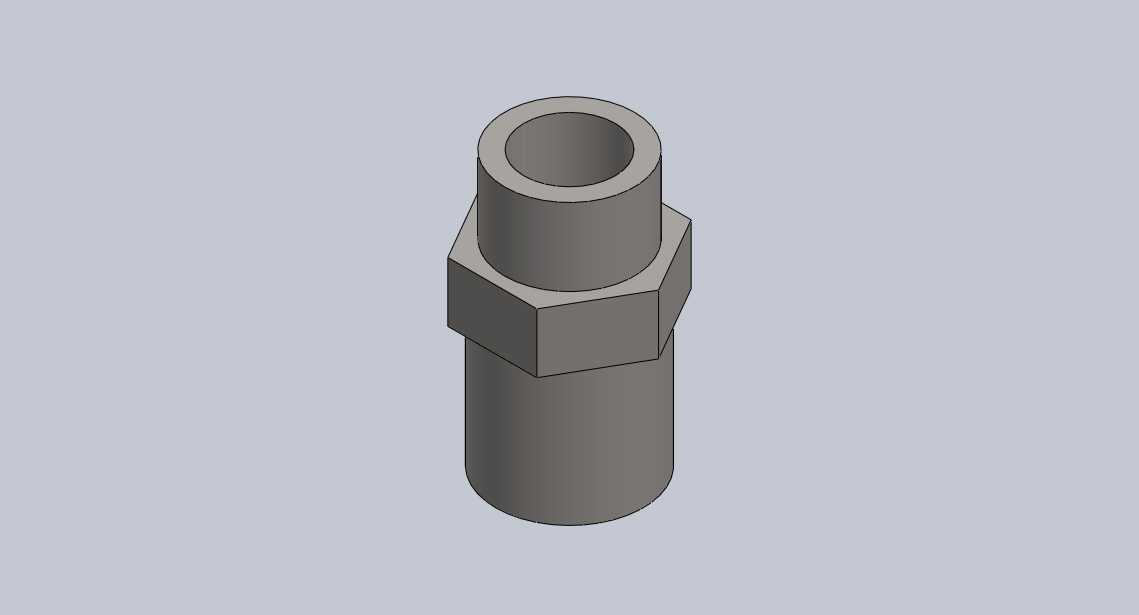

这类承插式油管接头主要应用在液压系统的油路布设场景中，常见于小型液压站、机床润滑回路、工业设备的燃油输送管路等位置，承担不同规格管路之间的转接连通作用，一端适配1-2 MNPT标准锥管螺纹，可直接与带对应内螺纹的阀块、泵体出油口旋合密封，另一端采用承插结构配合卡箍固定，适配对应外径的帕拉油管，安装时无需对油管端部做扩口、套丝等复杂预处理，仅需将油管插入承插孔后锁紧卡箍即可完成密封固定，大幅降低现场管路装配的工时消耗。从结构设计来看，接头中部设置的外六角结构是专门为安装工况预留的受力位，适配标准开口扳手、活动扳手的夹持尺寸，安装旋紧时不会出现打滑、棱边崩损的问题，六角的对边尺寸经过合理校核，既保证足够的抗扭强度承受螺纹旋紧的力矩，又不会占用过多周边安装空间，适合在管路排布密集的阀组区域使用。接头整体采用等通径的内部流道设计，内壁没有突兀的变径台阶，液压油流经时不会产生明显的紊流与压损，能保证油路输送的稳定性，避免长期使用过程中因流道突变产生的冲蚀磨损。外形上接头整体为同轴回转体加中部六角的结构，轴向总长度控制在紧凑范围内，两端接口的同轴度公差控制在合理区间，安装后不会出现管路偏斜、别劲的问题，承插端的内壁加工有环形密封槽位，配合油管外壁可以形成可靠的静密封，在额定工作压力范围内不会出现渗漏问题。设计过程中重点考虑了现场安装的容错空间，承插孔的深度预留了足够的油管插入余量，即使油管裁切时存在少量长度误差，也能保证可靠的插接深度，不会因插入量不足导致管路受压脱开；螺纹端的锥度严格遵循MNPT标准，无需额外缠绕过多密封材料即可实现螺纹副的密封，同时六角位置与两端接口的距离经过优化，扳手操作时不会与相邻的管路、阀体发生干涉，在狭小的设备安装腔体内也能顺利完成装配作业。这类接头的材质适配常用的金属液压管路使用场景，结构强度足以应对常规液压系统的工作压力波动，长期使用过程中不会出现接头变形、螺纹滑牙等失效问题，是中小通径油路转接中可靠性较高的连接件方案。
