管道扳手钩爪调节螺杆组合结构

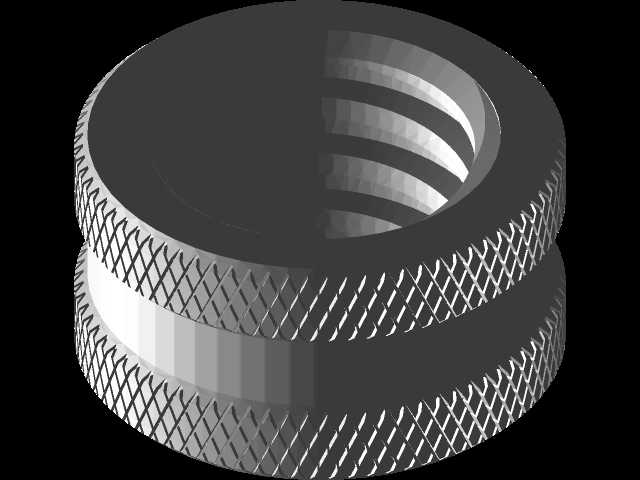

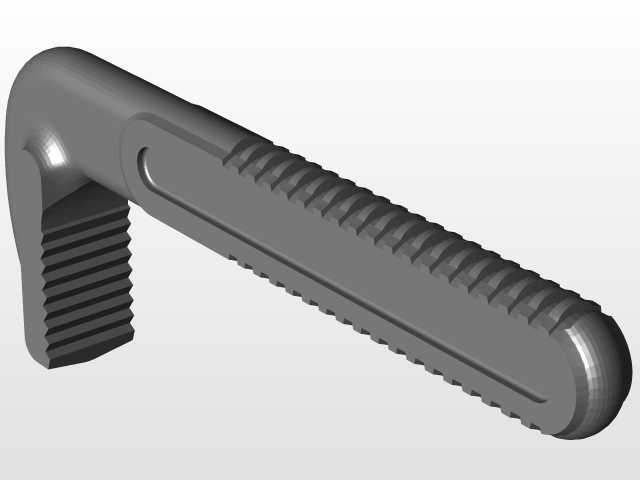

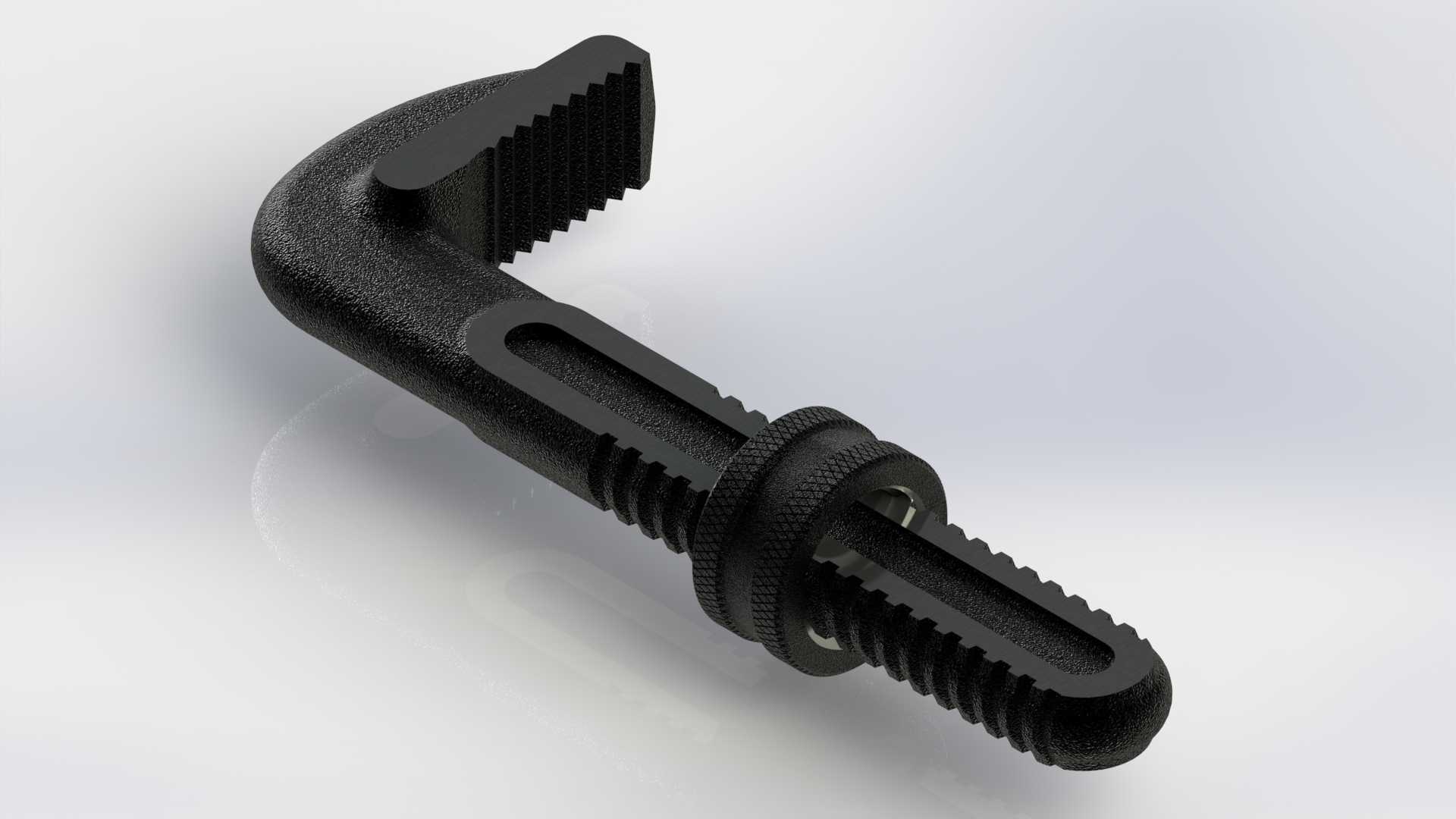

这套组合部件是管钳类手动工具的核心执行组件，日常在水电安装、管线维保、设备拆装、五金维修场景中承担核心夹持功能，针对不同管径的金属管、硬质塑管做旋拧拆装作业时，这套结构直接决定了工具的夹持可靠性与操作手感。从结构设计逻辑来看，钩爪部分做了带防滑齿纹的弧形卡口，齿纹采用非等距斜向排布，咬合管件时能顺着管件施力旋转方向形成自锁效应，避免施力过程中打滑脱开，钩爪的弧形卡口曲率覆盖了常规民用与工业维修场景的常用管径区间，不需要额外更换夹头就能适配多数作业需求。配套的调节螺杆采用长行程通槽配合结构，螺杆表面的滚花调节圈做了细密网纹滚花处理，即便手上沾有油污、水渍，也能顺畅转动调节圈来调整钩爪与固定钳头的开口间距，不需要额外借助辅助工具就能快速完成开口度调整，适配现场快速作业的需求。螺杆上的导向滑槽与钳身的导向凸台做了间隙配合设计，预留了合理的活动旷量，既保证调节过程顺滑无卡滞，也能避免长期使用后磨损导致的钩爪晃动偏移，保证夹持精度。从安装边界来看，这套组件的装配基准是钳身的导向槽位，螺杆两端的限位台阶直接限定了最大开口行程，安装时只需要将螺杆穿入钳身的调节螺孔，再将钩爪尾部的连接卡槽与螺杆端部的卡位结构对接，就能完成整套组件的装配，不需要额外做焊接、粘接等不可逆固定，后期维护更换易损件时可以单独拆解替换，降低工具的全生命周期使用成本。钩爪的受力部位做了局部加厚处理，对应齿纹咬合的受力区域做了结构加强，避免大扭矩旋拧时出现齿根断裂、钩爪变形的问题，螺杆的受力螺纹段做了等距梯形牙设计，相比普通三角螺纹拥有更好的承重能力，长期承受大扭矩载荷也不容易出现滑牙问题。在实际作业中，这套结构的受力传递路径非常清晰：施力时钳柄的扭矩通过钳身传递到钩爪与固定钳头，钩爪的齿纹咬住管件外壁，调节螺杆承担钩爪的反向拉力，滚花调节圈同时起到锁止开口度的作用，即便遇到锈蚀严重的旧管件，也能通过稳定的咬合传递足够的旋拧扭矩，不需要额外加力杆就能完成常规拆装作业，针对狭小空间的管线作业场景，这套组件的紧凑外形也能减少操作时的空间干涉，让工具可以伸进狭窄的管线缝隙中完成夹持操作。
