在电磁类元器件的生产与设计环节,线圈绕制是绕不开的核心工序,不管是小型滤波电感、中频变压器,还是特种电磁执行机构的励磁绕组,跑道型双层线圈的应用占比一直不低——这类线圈兼顾了矩形安装空间的利用率与圆形绕线的应力均匀性,不会像纯矩形线圈那样在转角处出现导线弯折应力集中、绝缘层破损的问题,也不会像纯圆形线圈那样在狭长安装舱内浪费布局空间。
做绕线工艺的工程师都清楚,导线备料长度的精准度直接影响生产良率与成本控制:备料短了,绕到最后差几匝没法收尾,整组绕制的线圈直接报废;备料长了,多余的导线剪下来没法复用,尤其是漆包线、多股丝包线这类单价不低的导线材料,批量生产时哪怕每圈多备5厘米,年产能十万级的产线一年浪费的材料成本都相当可观。传统的长度计算大多靠工程师手动算单圈周长再乘匝数,再叠加层间绝缘的厚度增量、转角处的绕线偏移量,不仅算起来慢,一旦线径、线圈内轮廓尺寸、绕线层数改了,所有参数都要重新算,很容易出错。

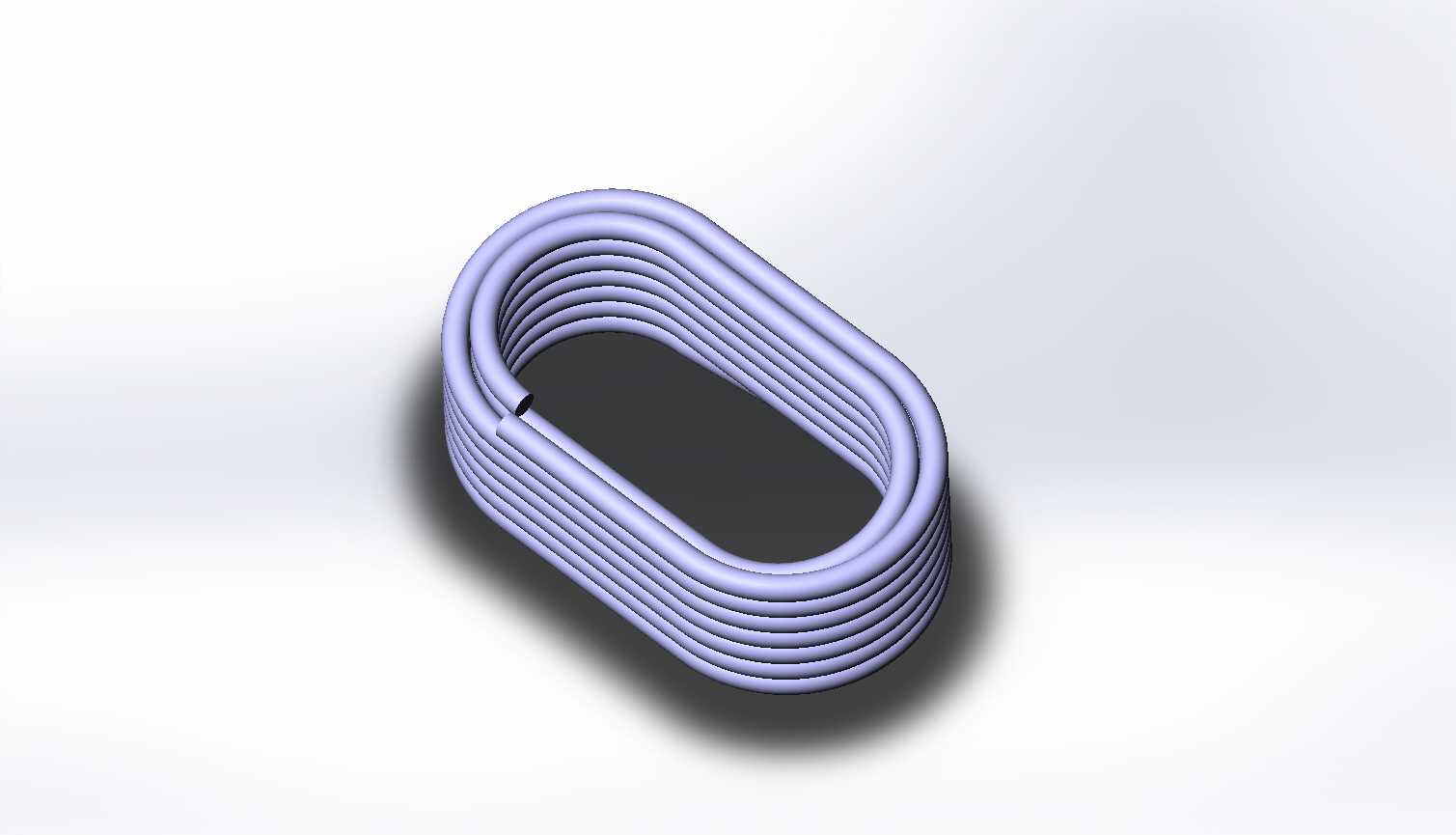

这个参数化结构的设计逻辑,是把所有影响导线长度的变量都做了关联约束:首先是线圈的内轮廓基准,跑道型的两个直线段长度、两端半圆的半径作为基础驱动尺寸,直接决定第一层线圈的单圈基准周长;其次是导线线径参数,这个参数同时关联层间的径向偏移量——双层绕制时,第二层的每一圈导线都会嵌在第一层相邻两匝导线的沟槽里,所以第二层的轮廓半径不是简单的内半径加两个线径,而是要考虑螺旋排布的几何偏移,这个偏移量如果忽略,算出来的长度会比实际用线量偏长3%到8%,线径越粗误差越大。另外还把每层的匝数做了参数关联,直线段部分的匝间距、转角部分的匝间贴合度都做了几何约束,不会出现参数改动后线圈匝间重叠、穿模的问题。

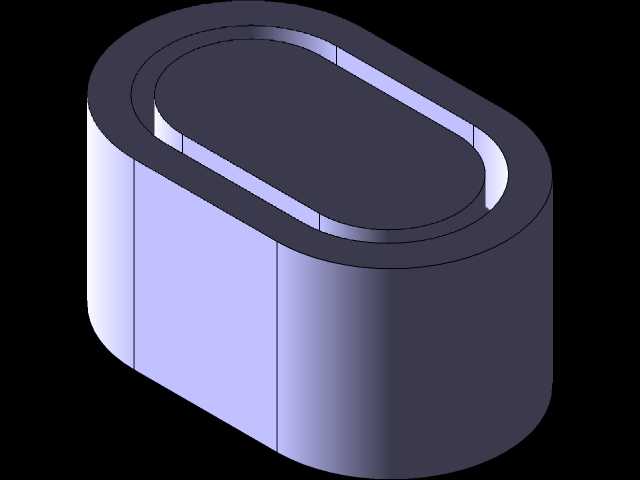

从安装边界来看,这类双层跑道线圈的外轮廓尺寸是直接由内轮廓、线径、匝数驱动的,设计时只要给定安装舱的长宽高限值,调整参数就能直接看到线圈的外轮廓是否干涉,不用反复重建模型。比如在车载DC-DC变换器的电感设计里,安装舱往往是跟着整车内饰的钣金空间走的,形状狭长不规则,用这个参数化模板调整直线段长度和半圆半径,就能快速匹配安装空间,同时直接读出准确的导线总长度,给采购和绕线工序提供精准的备料依据。
实际使用时,工程师只要在参数表里修改对应尺寸,模型会自动更新绕线形态,同时关联的长度参数会直接输出总用线量,不用手动逐圈计算,也不用靠经验估算余量,能大幅减少前期设计的核算时间,也能避免因为长度计算错误导致的生产返工。尤其是小批量定制类的电磁元器件生产,客户经常会根据安装空间调整线圈尺寸,用这个参数化结构改型,比从头开始建模计算效率提升非常明显,也能保证每次改型后的长度计算精度控制在1%以内,完全满足绕线工序的备料要求。
