丰特导轨式开关电源工业结构设计

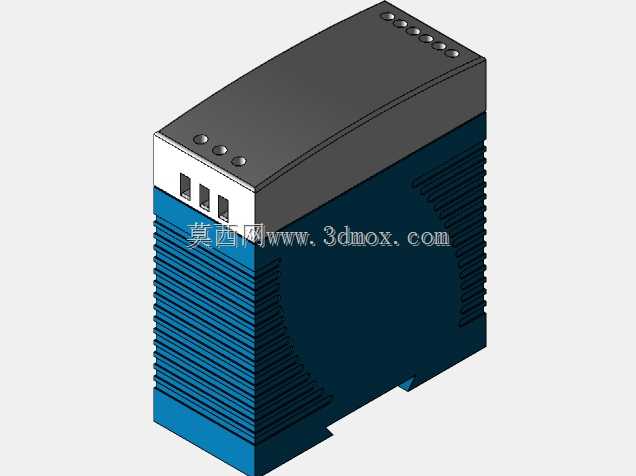

这款导轨式开关电源主要面向工业控制柜内部的直流供电场景，常见于纺织生产线、自动化流水线、低压配电盘内的传感器、PLC模块、小型执行器供电环节，适配标准DIN导轨安装位，无需额外打孔固定，可直接卡装在柜内35mm标准导轨上，和同规格的断路器、继电器、端子排并排布置，充分利用柜内纵深空间，不会额外占用过多横向安装位置。从结构设计来看，外壳采用上下分件式结构，上盖为深灰色阻燃PC材质，表面做细磨砂处理，避免现场积灰后留下明显擦拭痕迹，顶部预留的接线端子位做了内凹设计，接线完成后导线弯折半径不会超出外壳上沿，避免柜内布线时和相邻元件产生干涉。下半部分壳体为深蓝色散热结构，侧壁一体成型出密集的横向散热鳍片，鳍片间距控制在1.2mm，既保证足够的散热面积，又能避免车间内的纺织纤维、金属粉尘大量堆积在鳍片缝隙造成功放元件散热不良，壳体侧面的弧形内凹结构一方面是为了增大内部功率器件和壳体的接触面积，把MOS管、整流桥的工作热量快速传导到外壳散出，另一方面也能在插拔电源时提供握持受力点，方便运维人员在密集排布的柜内快速拆装。正面的三个状态指示灯分别对应电源输入、直流输出、故障告警状态，灯位做了沉台设计，光线不会在柜内产生过度漫反射，巡检时站在柜前就能清晰识别设备工作状态，下方的三个拨位开关用于输出电压微调，适配不同长度供电线路下的末端压降补偿。安装卡扣位于壳体底部后侧，卡扣自带弹性锁止结构，卡入导轨后会自动卡紧，不会因为设备长期运行的振动出现松脱滑落，外壳整体的防护等级达到IP20，手指无法直接触碰内部带电部件，满足工业控制柜的安全规范要求。建模过程中严格对齐实际安装边界，整体宽度控制在70mm以内，和同功率等级的导轨电源安装尺寸完全兼容，替换旧设备时无需调整柜内导轨位置和布线空间，壳体的所有棱角都做了R1.5的圆角处理，避免安装时划伤操作人员手部，内部的PCB安装柱、散热片固定位都按照实际装配间隙预留，结构件之间的配合间隙控制在0.2mm，既方便生产组装，又不会出现壳体拼接错位的问题。
