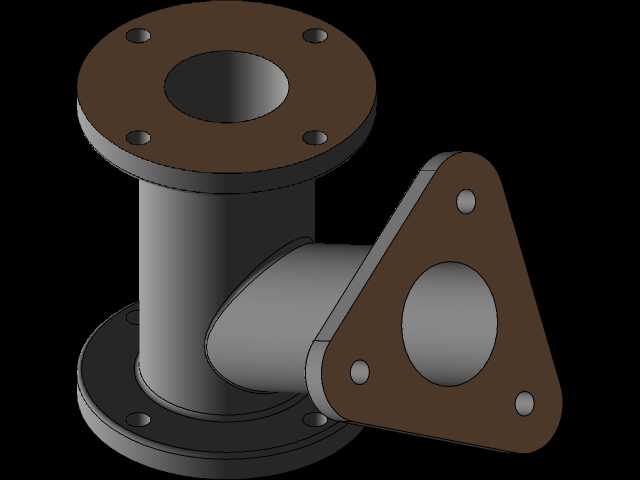

带法兰连接结构的异向三通弯管

这类带法兰连接的异向三通弯管，多应用在化工生产装置的管路布设场景中，常见于反应釜周边物料输送、介质分流的管路段，也会在水处理、暖通循环管路的转角分流位置使用，核心作用是在管路转向的同时完成支路介质的分流或合流，避免管路因多次转接出现过多密封点，降低介质泄漏的风险。从结构设计来看，该弯管采用一体成型的流道结构，主管段两端设置圆形法兰盘，法兰盘上均匀分布四个螺栓安装孔，可直接与同通径的管路法兰通过螺栓紧固连接，密封面贴合后能承受常规工况下的管路压力；侧支管采用三角形法兰连接结构，三个安装孔呈等边三角形排布，这种非圆形法兰的设计，主要是适配安装空间受限的设备接口，相比同通径的圆形法兰，三角形法兰占用的径向安装空间更小，能在紧凑的设备布局中完成侧路管路的对接。设计过程中，流道转角位置做了圆弧过渡处理，没有直角突变结构，能减少介质在转角处的阻力损失，也能避免含固体颗粒的介质在转角处堆积堵塞；法兰与管体的连接位置做了加厚过渡，避免管路安装紧固时应力集中导致的焊缝或基体开裂。安装边界方面，主管两端法兰的同轴度需要控制在机械管路安装的通用公差范围内，侧支管的三角形法兰端面与主管轴线的夹角为固定角度，安装前需要核对侧路接口的朝向，避免紧固后管路走向偏差；法兰螺栓孔的位置精度适配标准紧固件规格，不需要现场二次扩孔即可完成装配，管体内壁的粗糙度满足常规流体输送的要求，不会因内壁粗糙造成介质滞留。这类弯管在实际选型时，需要匹配管路的公称通径与工作压力，法兰的密封面形式可根据输送介质的特性选配垫片，侧路的三角形法兰结构专门针对设备侧方的紧凑接口设计，相比常规三通加弯头的组合结构，整体长度更短，安装后管路的整体刚性更好，能减少管路运行过程中的振动位移，降低法兰密封面的疲劳泄漏概率。
