1-3英寸管线安装用可调式管支架结构

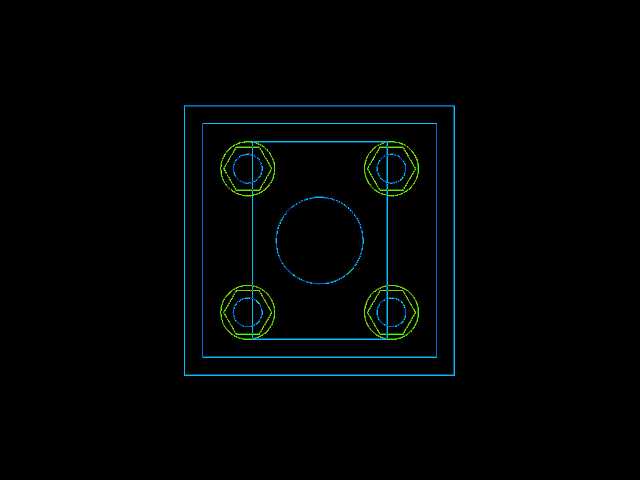

在工业管线布设场景中，管支架是承担管线载荷、约束管线位移、吸收管路振动的核心支撑部件，这款适配1-3英寸管径的可调管架，主要面向化工流体输送、建筑给排水、车间压缩空气管路、中小型设备液压管线等场景的安装需求，可在管线走向存在小幅偏差、现场安装空间受限的工况下完成可靠固定。从结构设计来看，该管架采用方形安装底座作为承载基础，底座四角预留安装孔位，可通过膨胀螺栓或焊接方式固定在墙面、设备机架、钢结构梁体等安装基面，底座中部预留圆形避让空间，既可以减少底座与安装面的接触面积降低平面度要求，也能为管线底部的保温层、防腐层留出容纳间隙，避免安装时挤压管线防护层。四个角位的管夹固定位采用对称式布局，每个固定位配套可适配不同管径的抱箍结构，通过调整抱箍的锁紧位置，可在1-3英寸管径范围内适配不同规格的金属管、PVC管、复合管线，无需针对单一管径单独定制支架，大幅减少现场安装的配件备货种类。设计过程中充分考虑了现场安装的公差适配问题，管夹与底座的连接位预留了小幅调节余量，当管线实际布设位置与设计坐标存在毫米级偏差时，可通过调整管夹的固定位置完成对位，无需重新打孔或切割底座，有效降低现场安装的返工率。从安装边界来看，该管架的方形底座外轮廓尺寸适配常规管线并排布设的间距要求，四个管位的中心距经过优化，既保证相邻管线之间留有足够的保温、操作空间，也不会因支架尺寸过大造成安装空间浪费，底座厚度满足1-3英寸管线满载荷下的抗弯强度要求，在管线充液、带压运行的工况下不会出现底座变形、支架下沉的问题。实际使用时，该管架不仅可以承担管线的垂直方向重力载荷，也能约束管线因介质流动、温度变化产生的水平方向位移，减少管线接头处的应力集中，降低管路泄漏的风险，同时对称式的结构设计也让支架的受力更加均匀，长期运行下的结构稳定性优于单侧悬臂式管架。
