40mmPVC管用内螺纹FTA接头结构设计

在民用给排水、家装水路改造、小型工业流体输送管路系统中，PVC管路的内螺纹转接是极为常见的安装需求，这款适配40mm管径PVC管的FTA内螺纹接头，正是针对这类场景设计的转接构件。日常施工里，常遇到PVC管路需要和带外螺纹的阀门、水表、水泵接口或者金属管路端对接的情况，这类接头的核心作用就是实现PVC管材和螺纹端的可靠密封连接，避免不同连接形式的管路无法对接的问题，同时保证连接部位的耐压能力符合常规低压流体输送的要求。

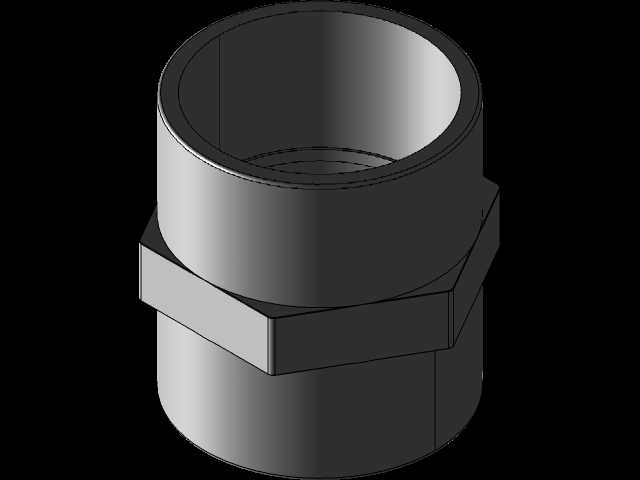

从结构设计来看，这款接头整体采用两端承插加中部六角拧动位的布局，一端为适配40mmPVC管的承插结构，安装时可通过PVC专用胶粘剂实现和管材的粘接密封，粘接面预留了足够的轴向插接深度，保证粘接后轴向拉拔强度满足管路承压要求，不会在水压波动时出现脱管渗漏问题。另一端为内螺纹结构，螺纹精度适配常规管路通用管螺纹标准，和外螺纹件对接时可配合生料带或者密封胶实现端面与螺纹副的双重密封，避免螺纹间隙出现渗漏。中部的外六角结构是专门为安装施工设计的受力位，施工时可以用普通活动扳手或者管钳卡在六角位施加拧动力矩，既不会因为拧动时夹持圆柱面导致接头表面打滑损伤，也能控制合适的拧紧力矩，避免力矩过大导致接头开裂或者力矩不足密封失效。

设计过程中需要重点考虑几个边界条件，首先是承插端的内径尺寸，要严格匹配40mmPVC管材的外径公差，预留合适的粘接间隙，间隙过大会导致胶粘剂填充不足密封失效，间隙过小则管材无法完全插入承插深度，影响连接强度。其次是内螺纹端的壁厚，因为螺纹加工会削减部分管壁厚度，设计时要在螺纹段预留足够的壁厚余量，保证拧紧时螺纹部位不会因为应力集中出现开裂，同时满足1.0MPa左右的常规工作压力要求。中部六角位的对边尺寸要符合常用扳手的夹持规格，不能设计得过大导致常规扳手无法卡入，也不能过小导致拧动时受力面压溃。另外接头整体的轴向长度要控制在合理范围，既要保证两端连接的有效深度，也不能过长导致管路安装时占用过多空间，影响狭小管路井或者墙面预埋位置的布局。

实际安装使用时，这类接头的安装边界需要注意，承插端粘接前要将PVC管端擦拭干净，均匀涂抹胶粘剂后快速插入承插底部，静置待胶粘剂固化后再进行螺纹端的对接，螺纹端拧紧时不要过度用力，尤其是塑料材质的接头，过大的力矩很容易导致螺纹滑牙或者接头本体开裂。这类接头广泛应用在家装冷热水管路、园林灌溉管路、小型化工低压输送管路、养殖供排水管路等场景，是PVC管路系统中不可或缺的转接连接件，结构简单但可靠性直接影响整个管路系统的运行稳定性，设计时每一处尺寸公差都需要结合实际施工和使用场景反复验证，才能保证批量使用时的合格率和长期使用的密封性能。
