ASME B18.2.1标准外六角螺栓结构设计

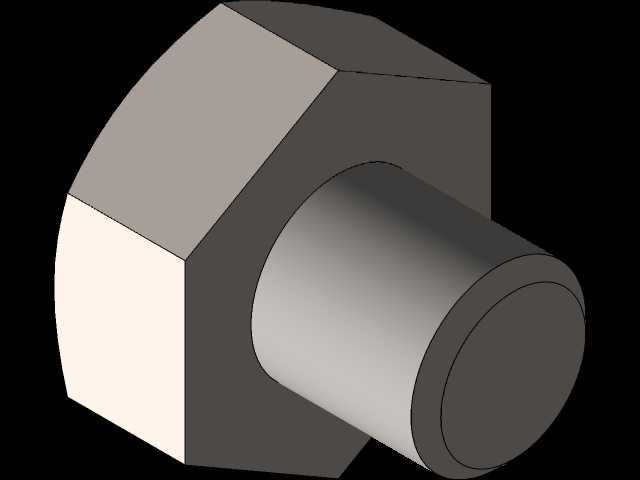

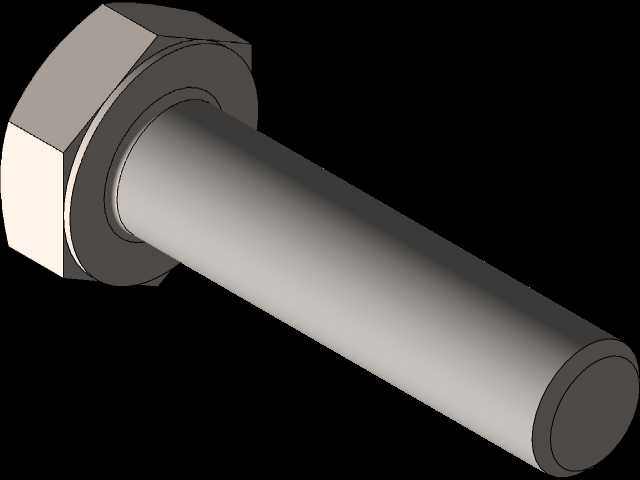

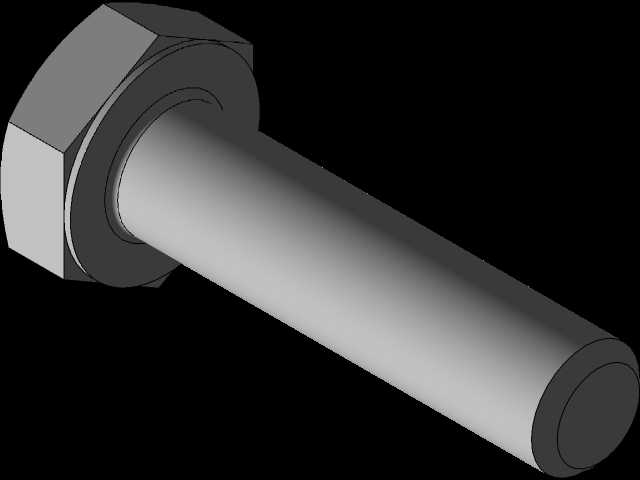

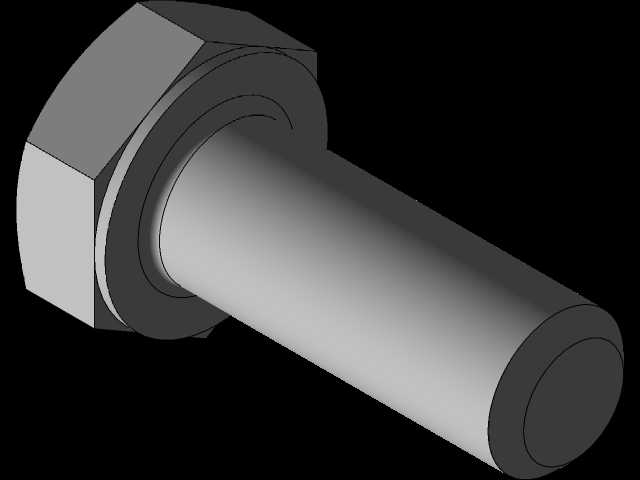

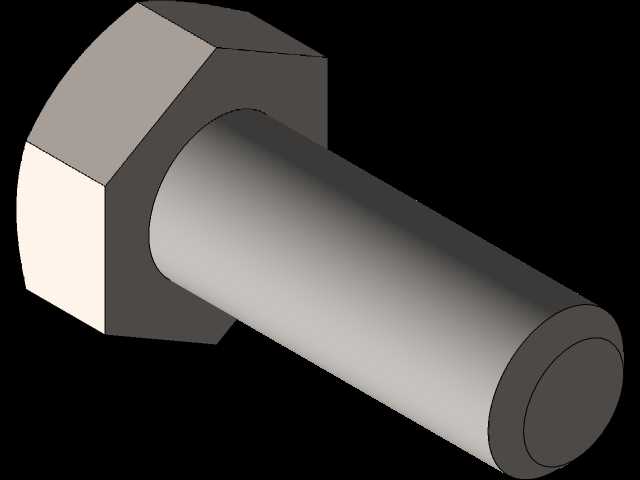

这款外六角紧固件的建模完全贴合ASME B18.2.1美标六角头螺栓的尺寸规范，在做出口设备的结构配套时，这类标准件的选型匹配度直接决定了装配环节的返工率。日常做非标设备设计时，很多工程师容易忽略美标螺栓的头部对边尺寸、头部厚度与国标件的差异，直接调用国标螺栓模型做装配干涉检查，等到实际采购配件进场组装时，才发现扳手空间预留不足，或是螺栓头部沉孔尺寸不匹配，耽误项目交付周期。从实际应用场景来看，这类六角头螺栓覆盖了通用机械装配、钢结构连接、动力设备紧固等多个场景，头部的六角结构设计，能够适配普通开口扳手、套筒、梅花扳手等多种常用紧固工具，在现场安装空间受限的工况下，不同工具的适配性能够大幅降低现场装配的操作难度。建模过程中，螺杆部分的光杆段与螺纹段的长度比例严格对应标准参数，光杆段的直径公差按照过渡配合的装配要求做了尺寸预留，当螺栓穿过被连接件的通孔时，光杆段可以承担部分径向定位作用，避免连接件之间出现横向错位。螺纹部分的牙型按照美制统一螺纹的牙型角、牙距参数构建，建模时特意还原了螺纹收尾处的退刀结构，这部分细节很多通用标准件库会直接省略，但在做螺纹啮合的受力仿真时，退刀槽的结构会直接影响应力集中区域的计算结果，尤其是在承受交变载荷的连接部位，退刀槽的圆角尺寸是疲劳强度校核的关键参数。头部与螺杆衔接的位置做了标准要求的圆角过渡，避免直角衔接带来的应力断裂风险，在做重型设备的连接选型时，这个过渡圆角的尺寸是必须核对的参数，部分小厂生产的非标螺栓为了省料会缩小圆角半径，设备长期运行受振动影响时，很容易在头杆衔接位置出现断裂故障。做装配设计时，这类螺栓的安装边界需要注意几个维度：首先是头部上方的扳手操作空间，要预留出对应规格套筒的作业高度，避免被周边的结构件挡住无法下扳手；其次是螺杆伸出螺母的长度，按照规范要留出2-3个牙距的外露长度，既保证螺纹啮合的受力长度足够，也不会因为伸出过长干涉其他运动部件；另外被连接件的通孔直径要比螺杆光杆段大0.2-0.5mm，抵消装配时的孔位加工误差，降低穿栓难度。在做整机的BOM统计时，这类标准件的模型属性要提前绑定对应的标准号、材质等级、表面处理要求，避免后续采购环节出现参数错配，比如8.8级和12.9级的螺栓虽然外形尺寸一致，但抗拉强度差距明显，混用会带来极大的设备运行安全隐患。
