便携管式折叠简易单人卧床结构设计

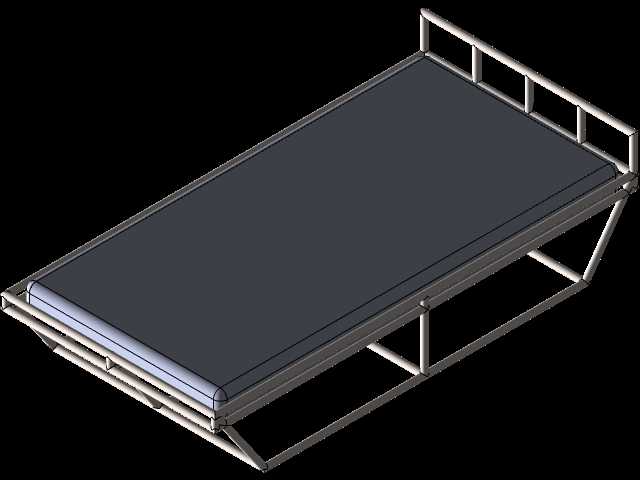

这款管式结构卧床主要面向临时休憩、户外作业临时安置、应急场所快速布设、办公场所午休等场景设计，整体采用金属管材作为核心承载框架，摒弃了传统床具厚重的板式支撑结构，在保证承载强度的前提下大幅压缩了整体自重，为便携化改造预留了充足的结构冗余。从结构设计逻辑来看，框架全部采用标准规格圆管弯折后焊接成型，床身长边与短边的管材衔接处采用斜撑补强设计，避免人员躺卧时框架出现侧向形变，床面采用整幅平板式支撑结构，边缘做圆弧包边处理，既避免尖锐边角磕碰伤人，也能保证床面受力均匀分散到下方的横向支撑管上。床体单侧设置了加高的管式护栏，护栏竖管与床身边框采用可拆卸铰接结构，不需要使用护栏时可以快速放倒贴合床侧，不会额外占用收纳空间，护栏的横向管高度经过适配调整，刚好能阻挡睡眠过程中翻身坠床，又不会对上下床动作造成阻碍。床架底部的支撑腿采用交叉折叠式管结构，展开后支撑腿与床身主框架形成稳定的三角受力结构，不需要额外的紧固件锁止就能保持稳定的展开状态，收纳时只需要抬起床身中部就能带动支撑腿折叠收合，折叠后整体呈扁平状，可以塞入狭窄的储物缝隙、车辆后备箱等空间，适配狭小空间的收纳需求。从安装边界来看，展开状态下整体尺寸适配常规单人使用需求，床面离地高度符合日常休憩的坐姿高度要求，不需要额外搭配脚踏就能方便上下，框架所有管材的衔接焊缝都做了磨平处理，避免毛刺划伤使用者或者勾扯织物，床面支撑平板下方均匀排布了五根横向支撑管，每根支撑管的两端都与床身纵管满焊连接，即使长期承受动态载荷也不会出现支撑管脱焊变形的问题。设计过程中特意简化了整体的零件数量，整床没有复杂的传动构件或者易损连接件，日常使用不需要特殊维护，即使在户外潮湿、多尘的环境下使用，只需要定期擦拭管材表面就能保持结构完好，针对便携化的改造预留了绑带安装位，收纳完成后可以用绑带捆扎固定，避免搬运过程中床架意外展开，整体结构没有突出的外置构件，搬运过程中不会剐蹭周边物体。
