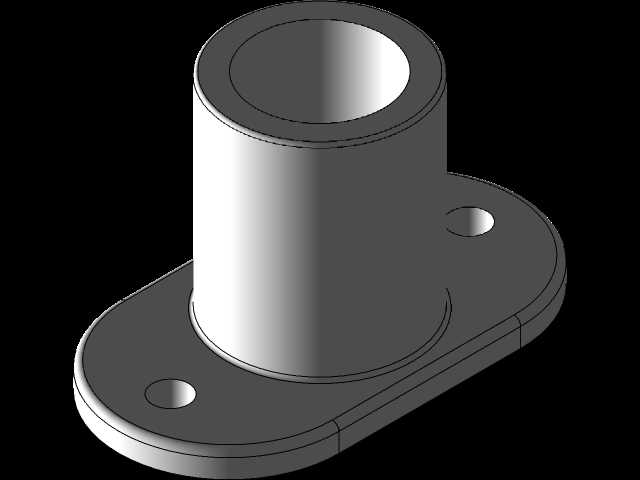

带安装底座的立式圆管法兰连接件

日常做防护栏杆、设备管线排布的结构设计时，这类带一体安装底座的立式法兰件是很常用的连接构件，不同于常规的对夹式平法兰，它把竖向的圆管连接段和底部的安装法兰盘做成了一体结构，省去了现场焊接拼接的工序，安装精度和结构强度都更有保障。从实际使用场景来看，这类构件主要用在工业设备的防护栏杆立柱固定、车间输送线侧边的护栏安装、小型立式管道的底部支撑定位，也会用在户外公共设施的栏杆立柱与地面或设备平台的连接位置，能承受竖向的立柱载荷，同时抵抗侧向的推力，避免栏杆受碰撞后出现歪斜脱落的问题。设计这类构件的时候，首先要考虑安装边界的适配性，底部的法兰盘做了长圆形的切边设计，不是完整的圆形，两个安装孔对称分布在法兰盘的长轴两端，这种设计的好处是安装时可以根据现场的预埋螺栓位置做小范围的位置调整，不用严格卡准孔位的中心距，降低现场安装的对位难度，同时切边后的法兰盘占用的安装平面空间更小，在设备平台边缘、窄边安装面的场景下也能顺利固定，不会出现法兰盘超出安装面边缘的问题。竖向的连接段是等直径的空心圆管结构，内径尺寸匹配常用的1.9英寸标准栏杆圆管外径，安装时直接把栏杆立柱插入空心段内，通过侧壁顶丝或者焊接的方式就能完成固定，空心结构在保证连接强度的同时减轻了构件自身重量，也减少了原材料的消耗。法兰盘和竖向圆管的衔接位置做了圆弧过渡处理，不是直角拼接，这个细节是为了避免应力集中，在承受侧向冲击载荷的时候，衔接位置不会因为应力突变出现开裂断裂的问题，同时圆弧过渡也更方便后续的表面处理，不会出现积漆、打磨不到位的死角。两个安装孔做了沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出法兰盘表面，避免螺栓头剐蹭过往人员或者磕碰其他设备部件，安装完成后法兰盘底面和安装面完全贴合，不会因为螺栓突出出现安装间隙，保证连接的稳固性。做三维建模的时候，要重点控制几个关键尺寸的公差：竖向圆管的内径公差要控制在合理范围，保证栏杆插管时既能顺利插入，又不会有过大的间隙导致连接晃荡；两个安装孔的中心距公差、沉孔的深度公差也要严格把控，避免现场安装时螺栓无法顺利穿入，或者螺栓锁紧后沉孔深度不够导致螺栓头突出；法兰盘的底面要做平面度要求，保证安装后贴合紧密，不会出现翘边的问题。这类一体结构的法兰连接件相比分体焊接的构件，整体一致性更好，批量生产时尺寸稳定性更高，不需要现场做焊接打磨，安装效率能提升不少，在标准化的防护设施搭建项目中适配性很强。
