杠杆式重锤安全阀结构三维设计

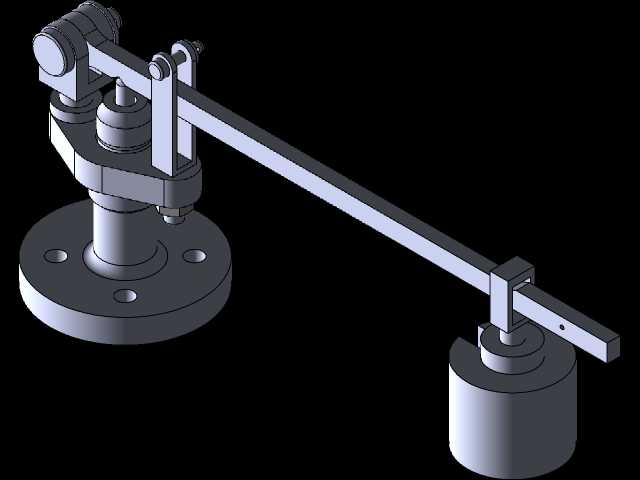

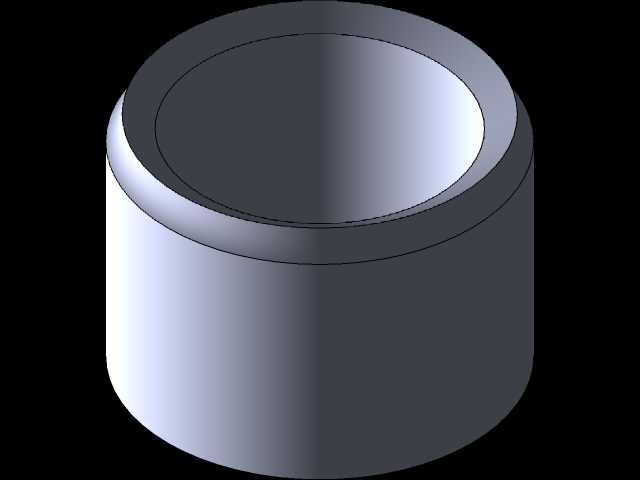

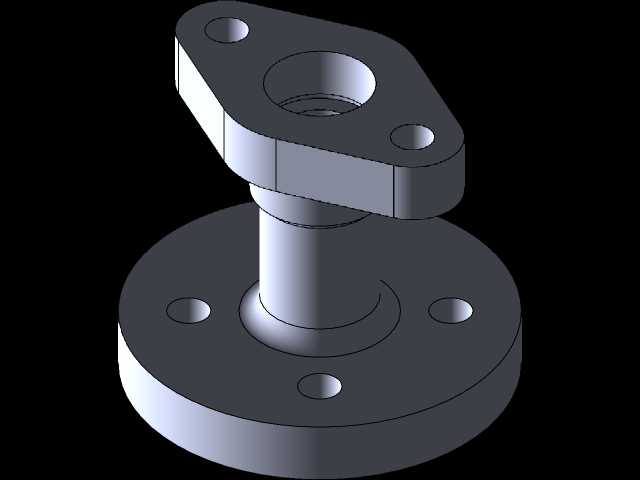

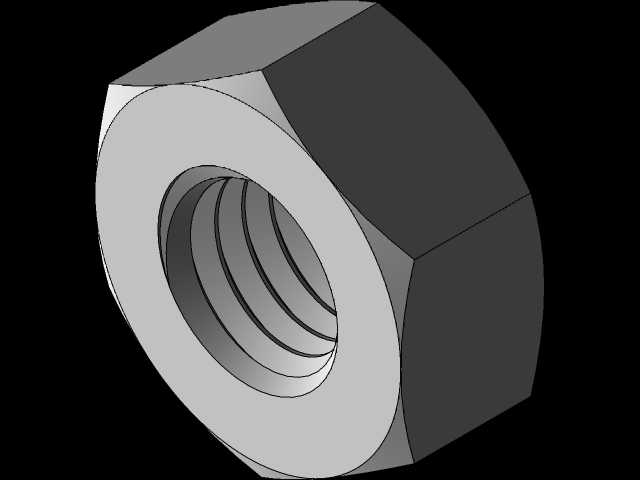

这款杠杆重锤式泄压结构，主要应用在低压承压容器、蒸汽管路、常压化工储槽的超压防护场景中，区别于弹簧式安全阀，它依靠杠杆力矩平衡阀瓣承受的介质压力，整定压力的调整不需要更换弹性元件，仅通过改变重锤在杠杆上的力臂位置就能实现，非常适合整定压力长期稳定、不频繁起跳的工况场景。从结构设计逻辑来看，底部带安装孔的法兰底座是整个部件的安装基准，法兰上均布的通孔匹配对应压力等级的管路法兰螺栓孔位，安装时需要保证阀座密封面与管路轴线垂直，避免阀瓣启闭过程中出现卡涩。阀瓣组件与阀杆采用间隙配合，保证介质压力作用下阀瓣能自动对中密封面，减少密封面偏磨导致的泄漏问题。杠杆部分采用矩形截面的刚性杆件，一端铰接在阀体上部的支座上，铰支点采用销轴连接，配合小间隙的铜套减少转动摩擦，保证压力达到整定值时杠杆能灵活抬升，不会因为摩擦阻力导致起跳压力偏差过大。重锤部分为圆柱式配重，通过锁紧块固定在杠杆的长槽内，调整位置时松开锁紧螺钉即可沿杠杆滑移，位置确定后锁紧即可固定力矩，这种设计相比多砝码叠加的结构，整体更紧凑，不会因为设备振动导致配重移位。设计过程中需要重点核算杠杆的刚度，避免重锤加载后杠杆出现下挠变形，导致阀瓣密封面比压不足出现内漏，同时要校核铰支点的剪切强度，保证全启排放时的冲击力不会破坏铰接结构。安装边界方面，法兰底座的外径、螺栓孔中心距需要匹配对应通径的管路法兰标准，杠杆伸出端要预留足够的操作空间，不能有其他设备构件遮挡重锤的调整行程，同时要保证重锤下方没有易被撞击的部件，避免安全阀起跳时重锤快速位移造成周边部件损坏。密封面采用堆焊硬质合金的结构，耐介质冲蚀，即使多次起跳也能保持良好的密封性能，阀杆的导向段设置在阀体上部的导向套内，限制阀瓣的横向位移，保证启闭过程中阀瓣始终沿阀座轴线运动。这种结构的安全阀排放过程相对平缓，不会像弹簧全启式阀那样出现突然的大开度排放，适合对压力波动敏感的低压工况，在小型蒸汽锅炉、给排水承压管路、小型化工反应装置的压力防护中应用十分广泛。建模时对各个运动部件的配合间隙做了还原，能够直观演示阀瓣起跳、回座的整个运动过程，方便设计人员理解杠杆力矩平衡的工作原理，也可作为管路系统布置时的空间校核参考，提前预判安装位置是否存在干涉问题。
