轻量化GE支架结构优化设计方案

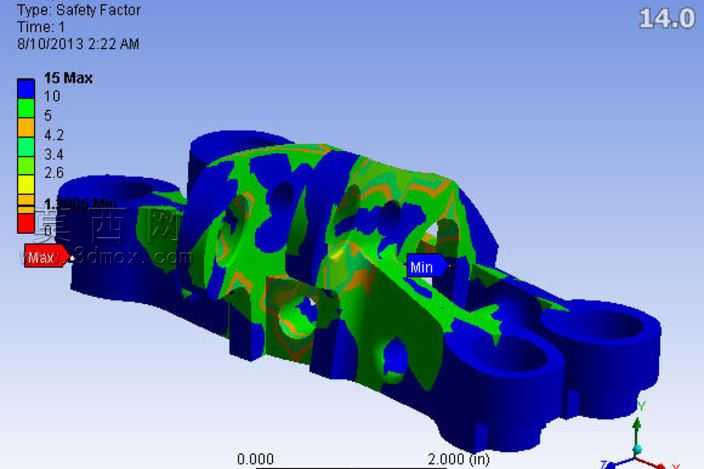

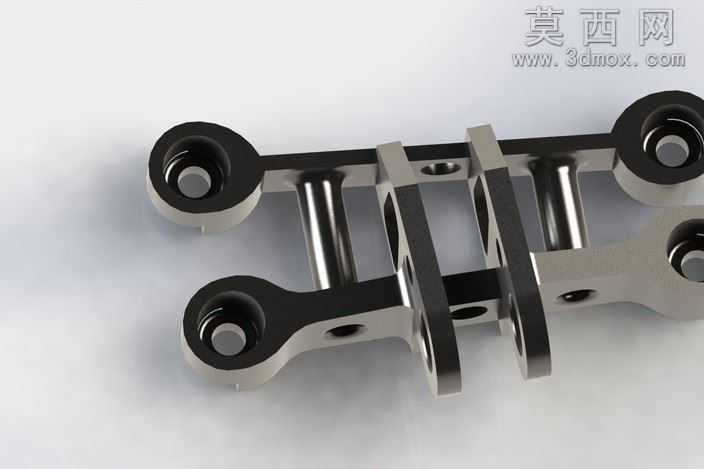

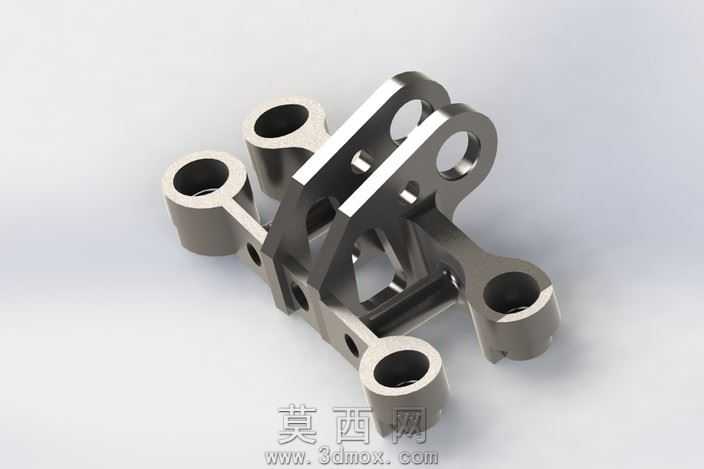

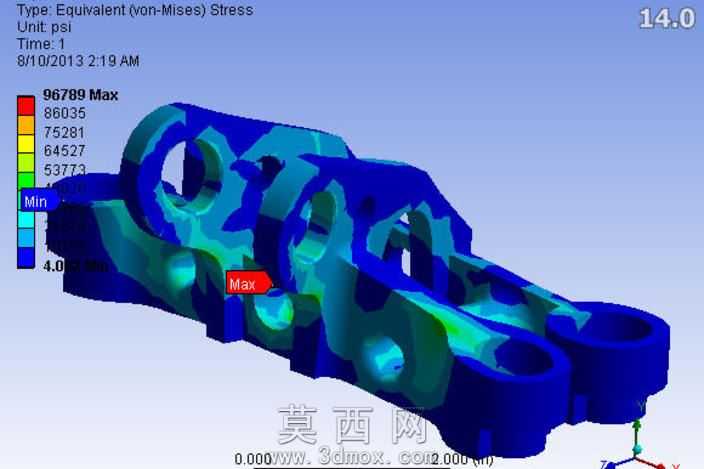

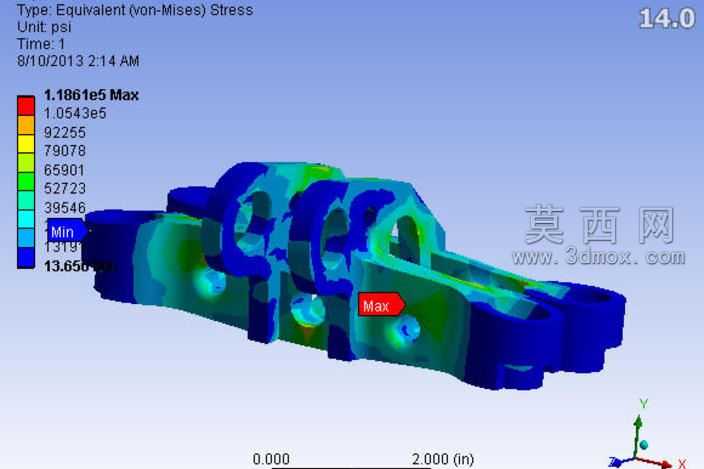

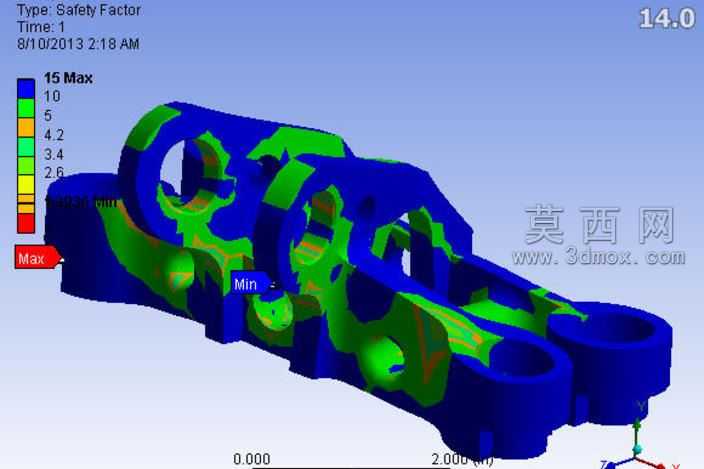

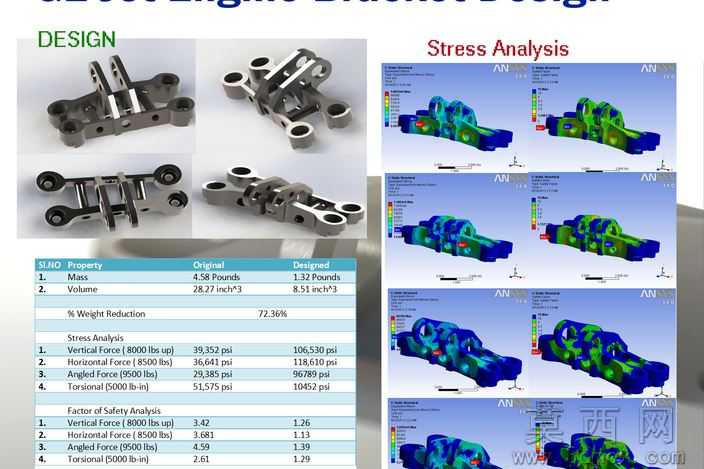

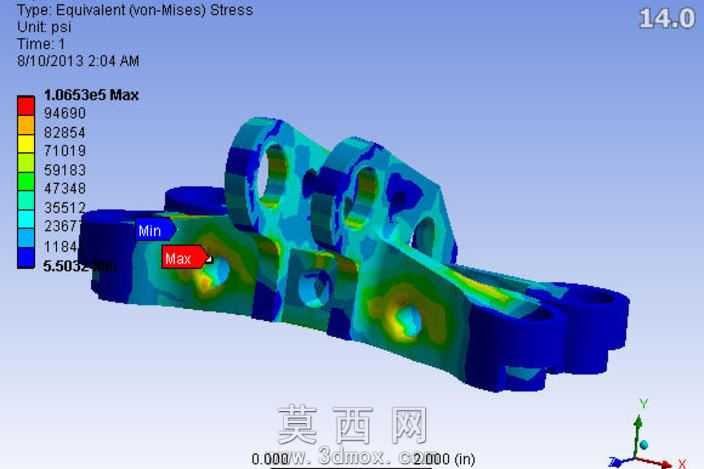

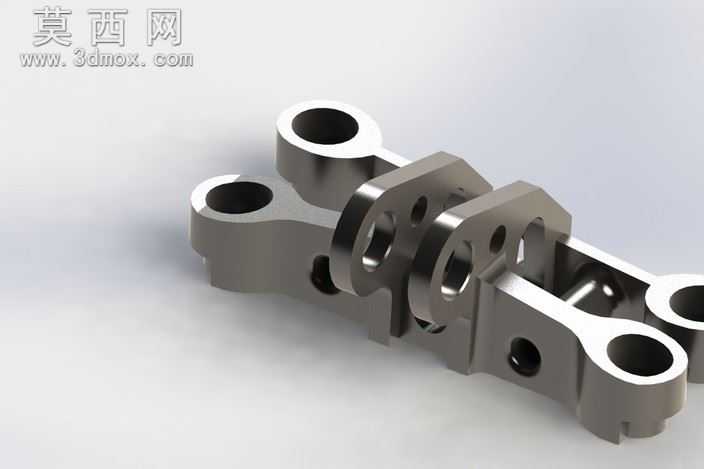

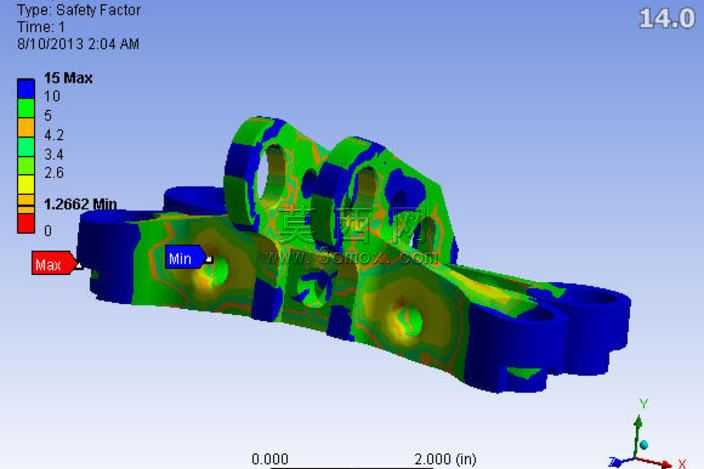

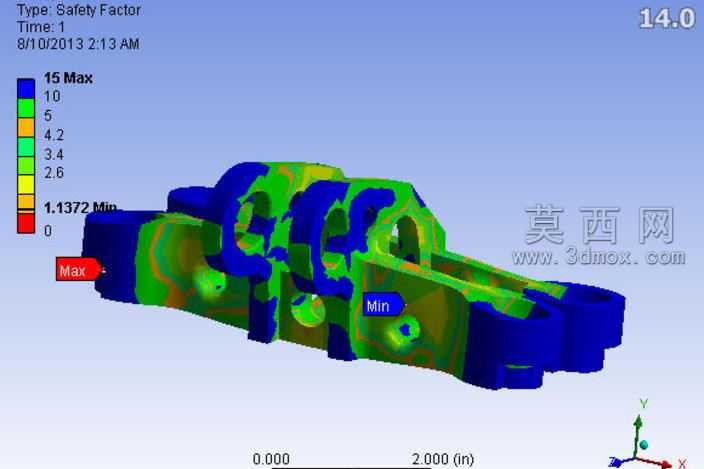

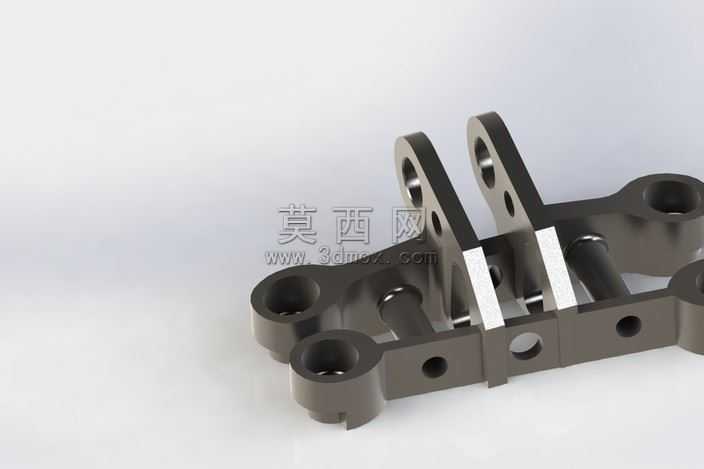

本作品为GE支架的轻量化优化设计三维模型，设计过程围绕结构减重与力学性能平衡的核心目标展开，全程依托三维建模软件完成参数化结构搭建，结合有限元仿真工具完成多工况力学性能验证。初始建模阶段，设计团队先完成原始支架结构的三维复刻，精准还原原始结构的安装孔位、连接接口、装配基准等关键特征，确保优化后的结构可直接适配原有装配场景，无需额外调整配套部件。随后进入结构优化环节，设计团队以非关键受力区域的材料去除为核心思路，在保留所有安装配合面、受力承载路径的基础上，对支架的冗余实体区域进行拓扑优化设计，通过反复调整镂空区域的形状、分布范围、过渡圆角参数，在不破坏结构整体刚性的前提下最大化去除多余材料。材质设定上，模型沿用原始支架的金属材质参数，在仿真环节匹配对应材料的密度、弹性模量、屈服强度等物理属性，保证仿真结果的真实性与参考价值。完成初步优化建模后，设计团队针对支架实际服役过程中可能承受的四类典型载荷开展仿真验证，分别对应垂向力、水平力、角向力、扭转载荷工况，每个工况均按照实际使用场景的载荷上限设置仿真参数，同步计算原始结构与优化后结构的应力分布、变形量、安全系数等核心指标。从仿真结果来看，优化后的支架整体减重幅度达到72%，重量从原始的4.58磅降低至1.32磅，体积从28.27立方英寸缩减至8.51立方英寸，轻量化效果十分显著。力学性能层面，四类工况下优化后结构的最大应力值均低于材料的屈服极限，其中垂向载荷工况下安全系数为1.26，水平载荷工况下安全系数为1.13，角向载荷工况下安全系数为1.19，扭转载荷工况下安全系数为1.33，所有工况的安全系数均大于1，满足结构使用的强度要求，实现了减重目标与力学可靠性的平衡。模型的细节处理上，所有镂空区域的边缘均做了圆滑过渡处理，避免应力集中问题的出现，所有安装孔的位置精度、配合尺寸均与原始结构保持一致，保证了结构的互换性。渲染环节通过多视角展示搭配应力云图的可视化呈现，可直观对比优化前后的结构差异与力学性能变化，清晰展现结构优化的设计逻辑与实际效果，为同类机械承力支架的轻量化设计提供了可参考的实践思路。
