欧标带肩衬套式法兰连接管件结构

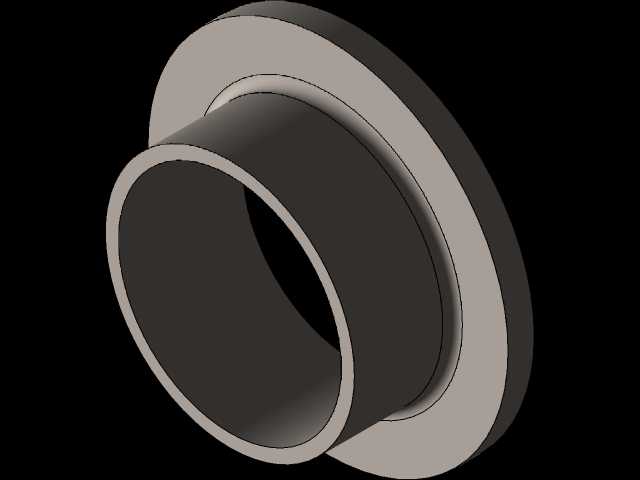

这类带一体衬筒的法兰结构，在低压流体输送管路、小型液压站回路、设备穿舱走线密封位都有广泛应用，区别于传统平焊法兰，它自带的延伸衬筒能直接插入对接管道内壁，省去现场焊接时的管口对中找正工序，也能避免焊渣溅入管路内部造成后续阀件卡堵的问题。从结构设计逻辑来看，法兰盘的密封面做了窄面凸台设计，不需要额外加工水线，搭配非金属平垫片就能满足常规工况的密封要求，衬筒的外径与对接管道的内径采用间隙配合，单边间隙控制在0.2到0.5毫米区间，安装时能直接起到导向定位作用，哪怕现场安装空间狭窄、视线受阻，也能快速完成管口对位，不会出现法兰偏斜导致的垫片压偏泄漏问题。法兰盘的厚度经过载荷校核，在对应公称压力下，螺栓预紧时不会发生盘面翘曲，螺栓孔的位置度公差严格遵循欧标对应公差等级，能和同标准的阀门、泵体接口直接互换，不需要现场扩孔或者修锉。衬筒的长度根据常用管道壁厚做了适配，插入管道后端部不会突出到管道流道内部，不会造成流道截面突变引发的局部压损，也不会在衬筒端部形成介质滞留区，对于输送洁净流体或者易结垢介质的管路，能减少介质残留和结垢堆积的概率。安装边界方面，法兰盘的外圆尺寸比同压力等级的平焊法兰略小，外围预留的螺栓操作空间不需要额外加大，适配常规的扳手操作空间要求，衬筒与法兰盘的衔接位置做了圆弧过渡，没有应力集中的直角棱边，在管路存在轻微振动的工况下，能避免衔接位置出现疲劳开裂。实际选型时要注意，衬筒的内径和对接管道的通径保持一致，不能出现衬筒缩径的情况，否则会影响整个管路的通流能力，密封面的表面粗糙度控制在Ra3.2到Ra6.3之间，既能保证垫片的密封贴合度，也不会因为加工精度过高增加不必要的制造成本。这类结构尤其适合设备出厂前的预装管路，能减少现场焊接的工作量，也能避免现场焊接带来的防腐层破坏、焊接变形等问题，在小型水处理设备、润滑系统管路、气动控制回路中应用时，装配效率比传统平焊法兰提升近四成，后期维护拆卸也更方便，不需要切割焊口就能完成法兰更换。
