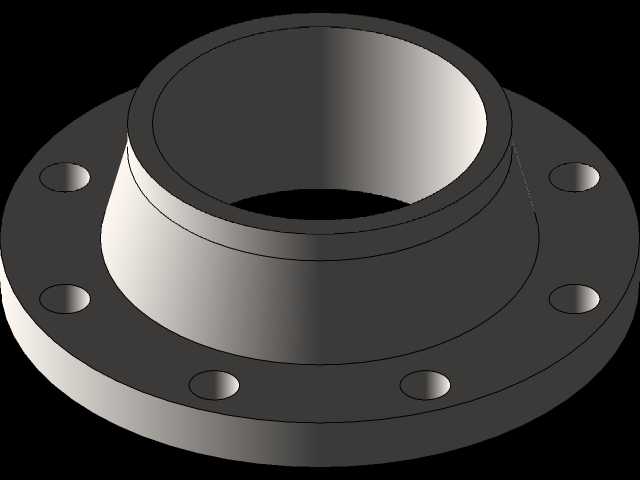

6英寸ASME B16.5带颈对焊法兰结构

在石油炼化、长输管线、化工装置、高压蒸汽输送系统的管路布设场景中，带颈对焊法兰是实现管段之间、管段与承压设备之间刚性密封连接的核心承压部件，这款符合ASME B16.5标准的6英寸公称直径焊接颈法兰，正是针对中高压管路工况设计的连接构件。不同于平焊法兰的角焊缝连接形式，这款法兰的长颈段采用与对接管道等壁厚的锥形过渡结构，从法兰盘位置向管口端平滑收窄，这种结构设计能够有效分散管道运行过程中产生的应力集中，避免法兰与管道连接位置在交变载荷、温度波动、压力脉冲工况下出现焊缝开裂、密封失效的问题。法兰盘上均匀分布的螺栓孔采用通孔设计，安装时螺栓贯穿两侧法兰盘，通过预紧螺栓挤压中间的密封垫片，实现管路的静密封，螺栓孔的排布间距、孔位公差完全匹配ASME B16.5标准中对应压力等级的尺寸要求，无需现场二次扩孔、修配即可直接与同标准的法兰、阀门、设备接口完成配对安装。从安装边界来看，法兰颈端的坡口尺寸按照对接焊要求设计，现场焊接时可直接与同公称通径、同壁厚等级的无缝钢管完成对焊连接，焊缝可进行射线探伤、超声检测来验证焊接质量，满足高压、易燃易爆、高温介质输送管路的焊缝检测要求。法兰盘的密封面采用突面结构，适配缠绕式垫片、金属包覆垫片等多种密封形式，密封面的平面度、表面粗糙度经过严格控制，能够在螺栓预紧力作用下让垫片产生均匀的压缩变形，填补密封面微观间隙，避免介质沿密封面渗漏。在实际工程选型中，这类带颈对焊法兰通常用于Class150到Class2500压力等级的管路系统，相比平焊法兰、承插焊法兰，其结构刚度更高、密封可靠性更强，能够适应管路系统的热胀冷缩位移、设备运行带来的振动载荷，在油气输送场站、加氢反应装置、高温蒸汽管网、高压给排水系统中都有广泛应用。建模过程中严格遵循标准规定的尺寸公差要求，对颈段的锥度过渡圆角、法兰盘背面的锪平结构、螺栓孔的位置度都做了精准还原，能够直接用于管路系统的装配干涉检查、支吊架载荷计算、预制加工下料参考，帮助结构设计人员在管路布置阶段提前验证法兰安装所需的操作空间，避免后期施工时出现螺栓安装空间不足、法兰与相邻管线构件碰撞的问题。
