带杠杆操纵结构的法兰式空气阀

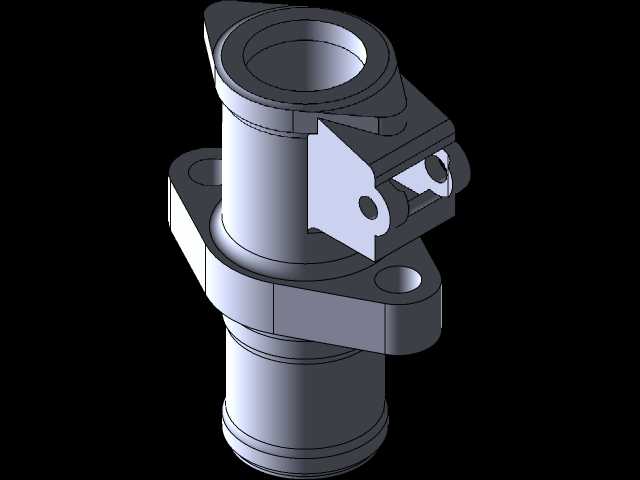

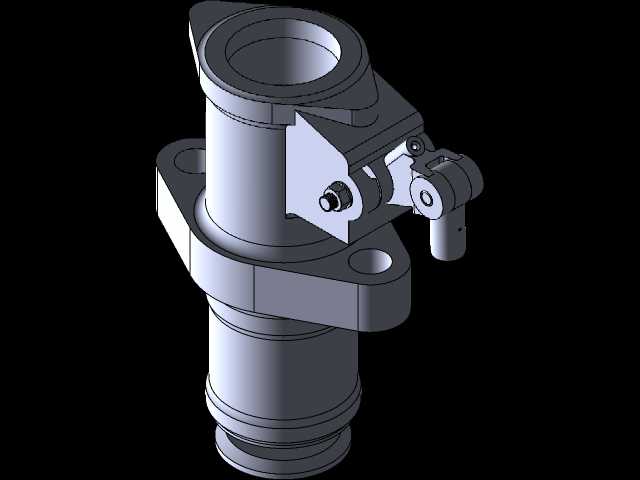

这款空气阀主要应用在中小通径的气动控制回路中，常见于内燃机组进排气旁通、工业气动设备的气路通断控制、小型压缩空气系统的支路调节场景，核心作用是控制气路的通断与小范围流量调节，依靠侧面的杠杆操纵结构实现手动触发启闭，不需要额外接入电控或气控先导回路，适合需要现场手动操作、应急切断的气路节点。从结构设计来看，整体采用立式同轴布局，主体为阶梯轴式的阀身结构，底部设置多道环槽用于接入管路时安装密封件，保证插接部位的气密性，中部延伸出带两个安装孔的菱形法兰安装座，安装孔的位置与孔径匹配常规气动管路的支架安装间距，安装时不需要额外制作转接板，可直接通过螺栓固定在设备的安装基面或管架上，法兰座与阀身采用一体化结构设计，避免了拼接结构带来的应力集中问题，长期受气流冲击也不会出现连接部位松动漏气的情况。上部的阀腔部位集成了杠杆操纵组件，杠杆与阀芯之间通过铰接销轴连接，扳动杠杆末端的手柄时，会带动阀芯沿阀身轴向移动，实现阀口的开启与关闭，铰接位置设置了耐磨衬套，减少反复操作带来的磨损，延长部件使用寿命；杠杆侧面还设置了锁止结构，可将阀芯保持在全开或全闭位置，避免设备运行过程中受振动影响出现阀芯移位、气路意外通断的问题。设计过程中优先考虑了操作的便捷性，杠杆的力臂比例经过反复调整，操作时只需要较小的扳动力即可完成启闭，即使在系统带压的状态下也能轻松操作；阀身的流通通径经过匹配计算，在满足额定流量要求的前提下尽可能压缩了整体外形尺寸，不会占用过多的设备安装空间，外部所有棱角都做了倒钝处理，避免安装维护过程中划伤操作人员。从安装边界来看，阀身主体的最大外径适配对应通径的管路安装空间，法兰安装座的突出尺寸控制在合理范围，侧面操纵杠杆的活动行程内没有其他突出结构，安装时不需要为杠杆活动预留过多额外空间，整体结构紧凑，既可以用于新设备的气路搭建，也可以作为老旧设备同类型空气阀的替换备件，不需要对原有安装结构做改动即可直接装配使用。
