双轮导向弯曲运动执行机构结构设计

这套弯曲运动执行机构，核心是通过两组带槽导向轮与滑动杆、摆臂的配合，实现特定轨迹的往复弯曲动作，在管材校直、线材弯折、窄带材成型这类需要连续变向进给的工位上适配性很强。实际产线应用里，这类结构常布置在送料路径的中段，替代传统固定导向块，解决长尺寸柔性工件进给时的偏摆、卡滞问题，尤其适合小直径金属管、细金属丝或者薄带材的连续加工场景，能在工件进给过程中同步完成轨迹纠偏与小幅度弯曲导向，不需要额外设置独立的弯折工位，能有效压缩产线的排布长度。

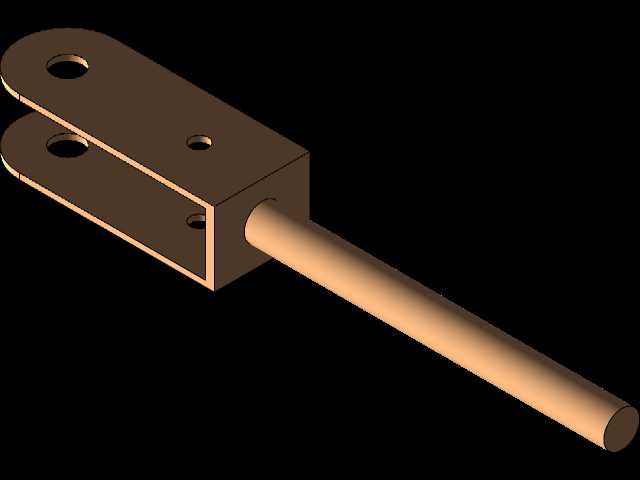

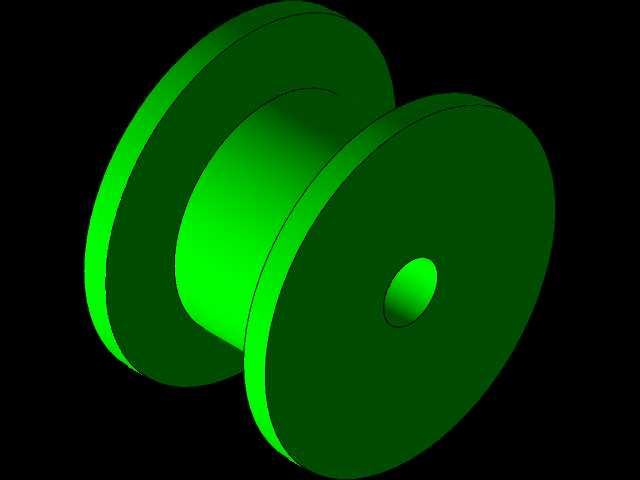

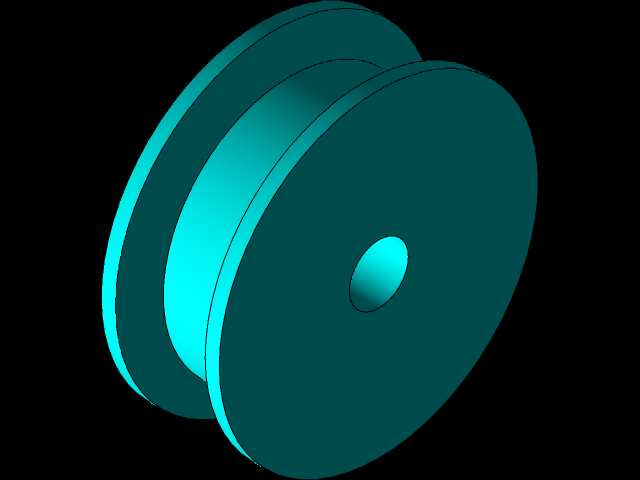

从结构设计逻辑来看，摆臂与滑动方杆采用铰接配合，方杆穿过固定支座的方形通孔，仅保留轴向滑动自由度，避免转动偏移；上下两组带槽导向轮分别固定在摆臂端部和支座内侧，轮槽的弧度完全匹配被导向工件的外径，轮缘做了圆角倒钝处理，防止刮伤工件表面。设计时特意将两组导向轮的中心距控制在工件直径的3.5倍，这个间距既能保证对工件的导向约束足够，不会出现脱槽问题，又不会因为夹持过紧增大进给阻力，适配的工件直径范围在轮槽宽度的0.8-1.1倍区间内，覆盖多数常规小尺寸线型工件的加工需求。

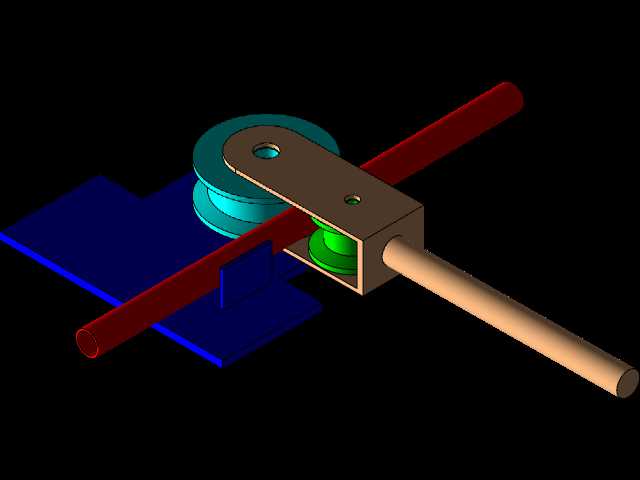

安装边界上，底部的蓝色安装板预留了四个沉头固定孔，孔位间距按照通用型材机架的安装孔距设计，可以直接固定在40系列铝型材工作台上，不需要额外加工转接板；滑动杆的伸出最大行程为120mm，摆臂的摆动角度范围在正负15度之间，安装时需要预留至少150mm的轴向空间，以及摆臂两侧各80mm的摆动空间，避免运动过程中与周边设备产生干涉。实际调试时，可以通过调整摆臂与滑动杆的铰接点位置，改变弯曲运动的轨迹幅度，铰接点越靠近导向轮侧，相同滑动行程下摆臂的摆动角度越大，对应的工件弯曲幅度也就越大，能适配不同弯折角度的加工需求。

结构的运动逻辑并不复杂，滑动杆做轴向直线往复运动时，会带动铰接的摆臂绕导向轮的固定轴做小幅度摆动，摆臂上的导向轮就会压合在工件表面，带动工件产生预设的弯曲形变，同时两组导向轮的槽面始终贴合工件，在弯曲过程中持续提供导向约束，避免工件出现歪扭、褶皱的问题。相比传统的固定弯折模具，这种结构的运动过程更平缓，对工件的冲击更小，适合薄壁、易变形工件的连续加工，而且导向轮采用轴承支撑，转动阻力小，长时间运行也不会出现明显的磨损，维护时只需要定期清理轮槽内的金属碎屑即可，不需要频繁更换易损件。
