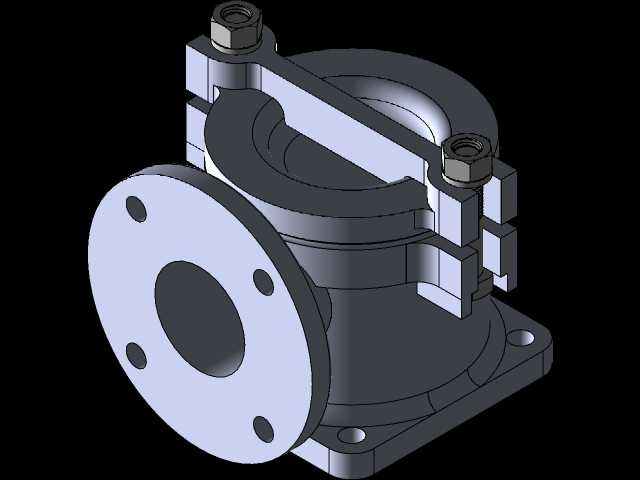

法兰连接式角通止回阀结构设计

这款角通结构的止回阀，主要应用在工业流体输送管路中，承担介质单向导通、反向截止的核心作用，常见于给排水管网、化工介质输送管线、泵组出口端、暖通循环水系统等场景，可避免管路内介质倒流引发的泵叶轮反转、介质回流污染、管路水锤冲击等工程问题，是流体管路系统中不可或缺的基础控制部件。从结构设计来看，这款阀采用角式通径布局，侧向为法兰连接端，底部设置方形安装底座，上部采用对夹式阀盖锁紧结构，通过螺栓螺母配合实现阀腔密封，相比直通式止回阀，角式结构可直接适配管路90度转向的安装场景，减少管路弯头配件的使用，降低管路整体流阻与安装空间占用。设计过程中，首先考虑的是安装适配性，侧向法兰采用四螺栓孔布局，符合常规中低压管路法兰的连接尺寸规范，可直接与同通径的管路法兰配对安装，无需额外加工转接件；底部方形安装座预留四个安装沉孔，可将阀体直接固定在管路支架或设备基座上，抵消管路运行过程中产生的振动与介质冲击载荷，避免法兰连接部位受额外应力出现密封失效。阀腔内部的流道做了圆弧过渡处理，没有突兀的直角结构，可减少介质流经阀腔时的局部涡流，降低流阻损失，同时减少介质内杂质在阀腔内的沉积，降低阀瓣卡滞的概率。上部的对夹式阀盖设计，相比螺纹连接阀盖，在需要检修维护时，只需松开两侧的锁紧螺母即可打开阀腔，更换内部密封件或清理阀腔杂质，无需整体拆卸阀体，大幅降低现场维护的工作量。从安装边界来看，这款阀的侧向法兰端面到阀体背部的距离、底部安装座的孔位间距、上部阀盖的锁紧螺栓外轮廓尺寸都做了紧凑化处理，在满足结构强度的前提下尽可能缩小整体体积，适合安装空间局促的管路布局场景，比如集成式泵组内部、设备内嵌的管路系统中。阀瓣的启闭行程经过匹配设计，在介质正向流动时可完全开启，不占用过多流道通径，反向承压时可快速落座密封，截止响应速度快，可有效削弱反向水锤的冲击能量，保护管路后端的设备与仪表。整体结构采用金属件配合的密封形式，可适配常规水、油品、低腐蚀性化工介质等多种流体工况，适用压力范围覆盖中低压管路的常规使用需求。
