5升容量塑料包装容器注塑成型模具结构

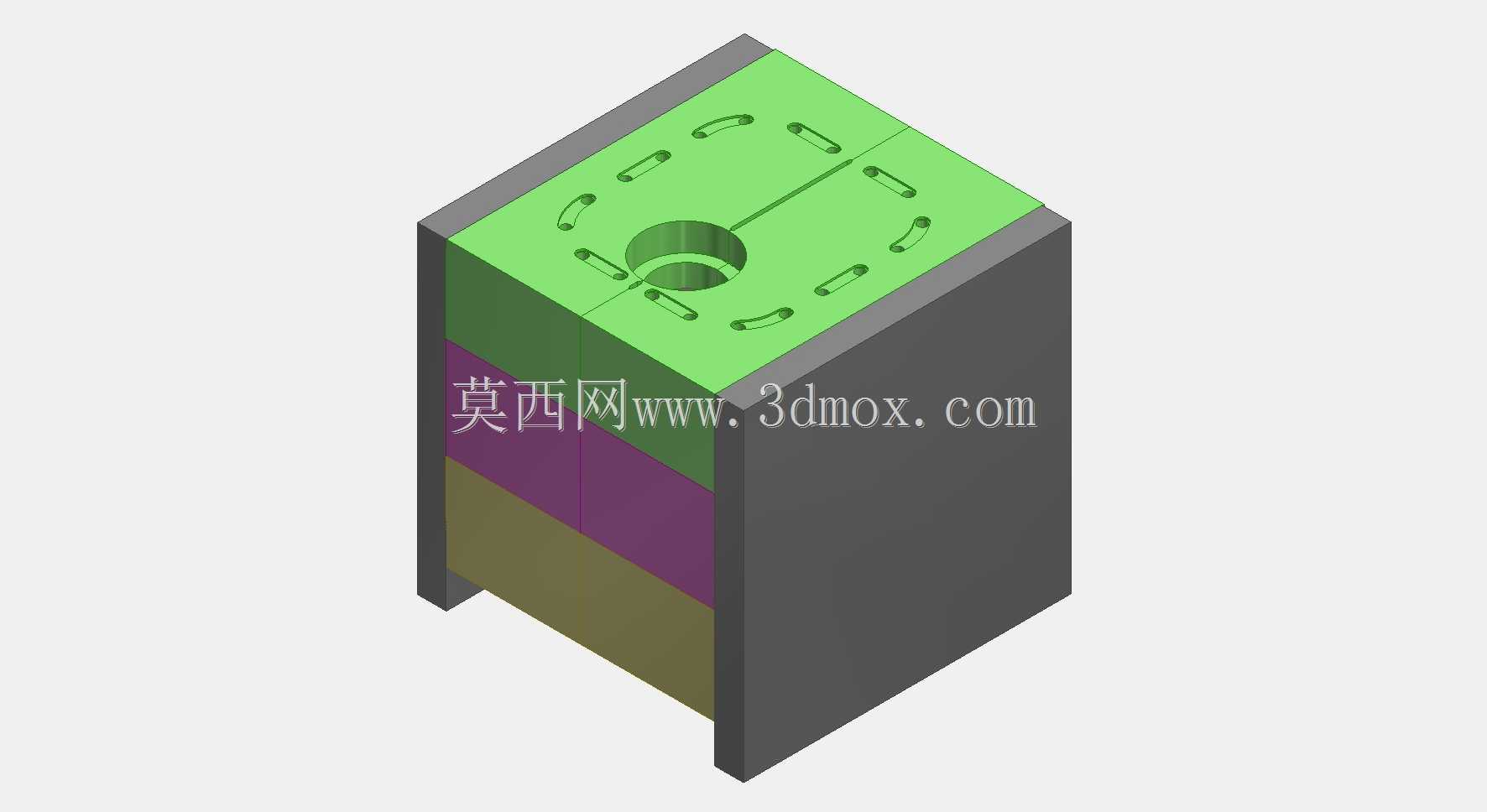

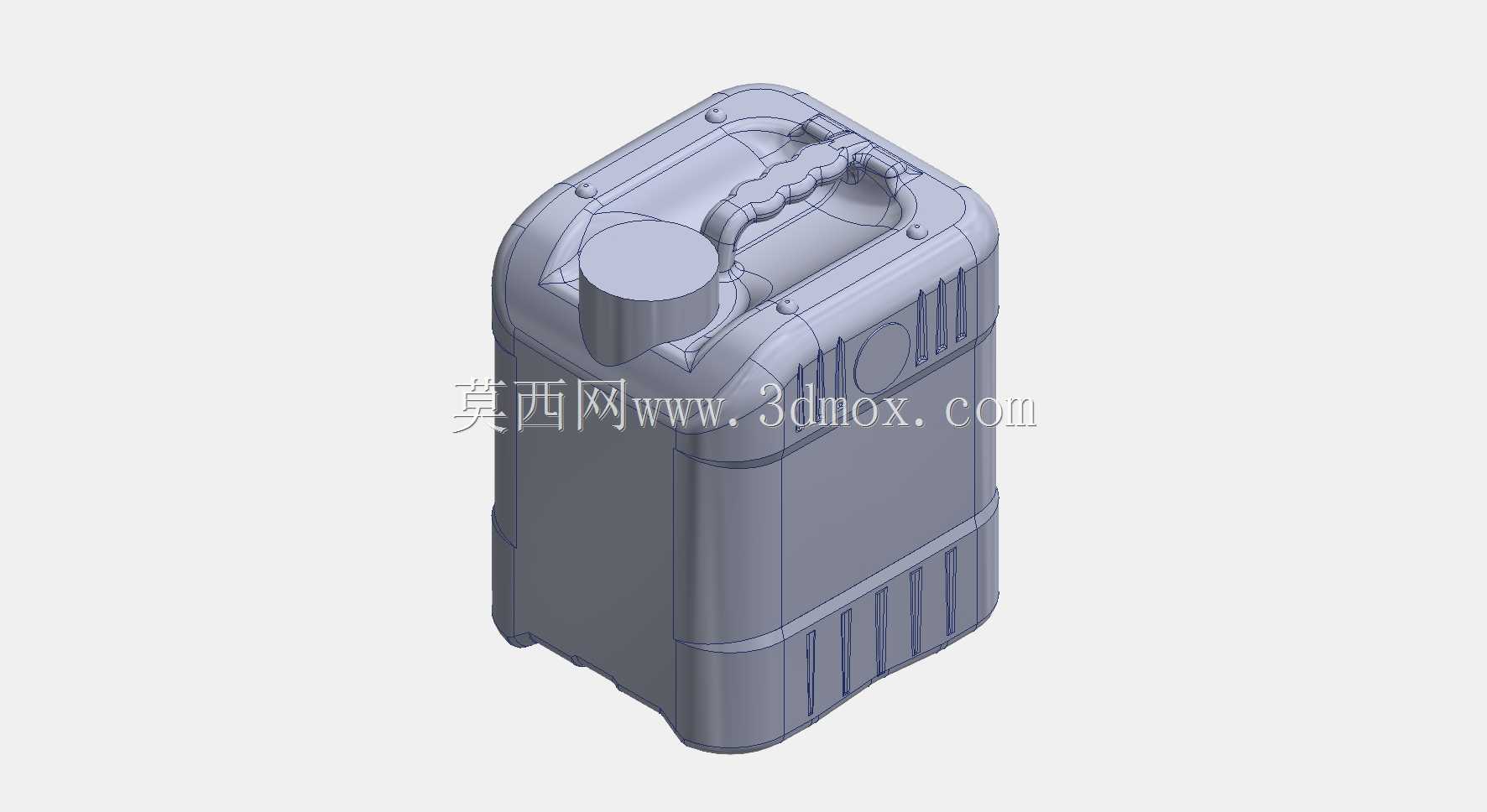

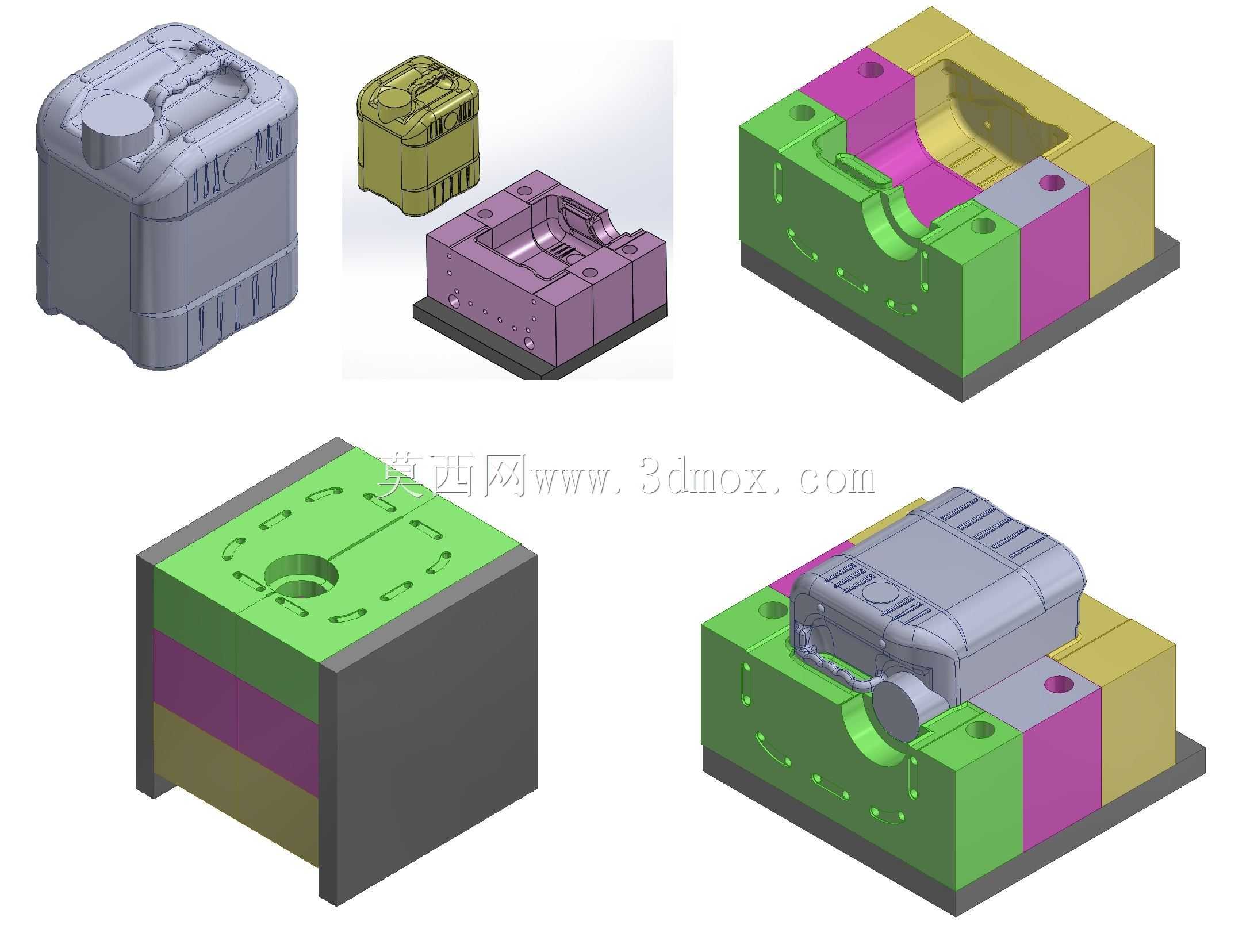

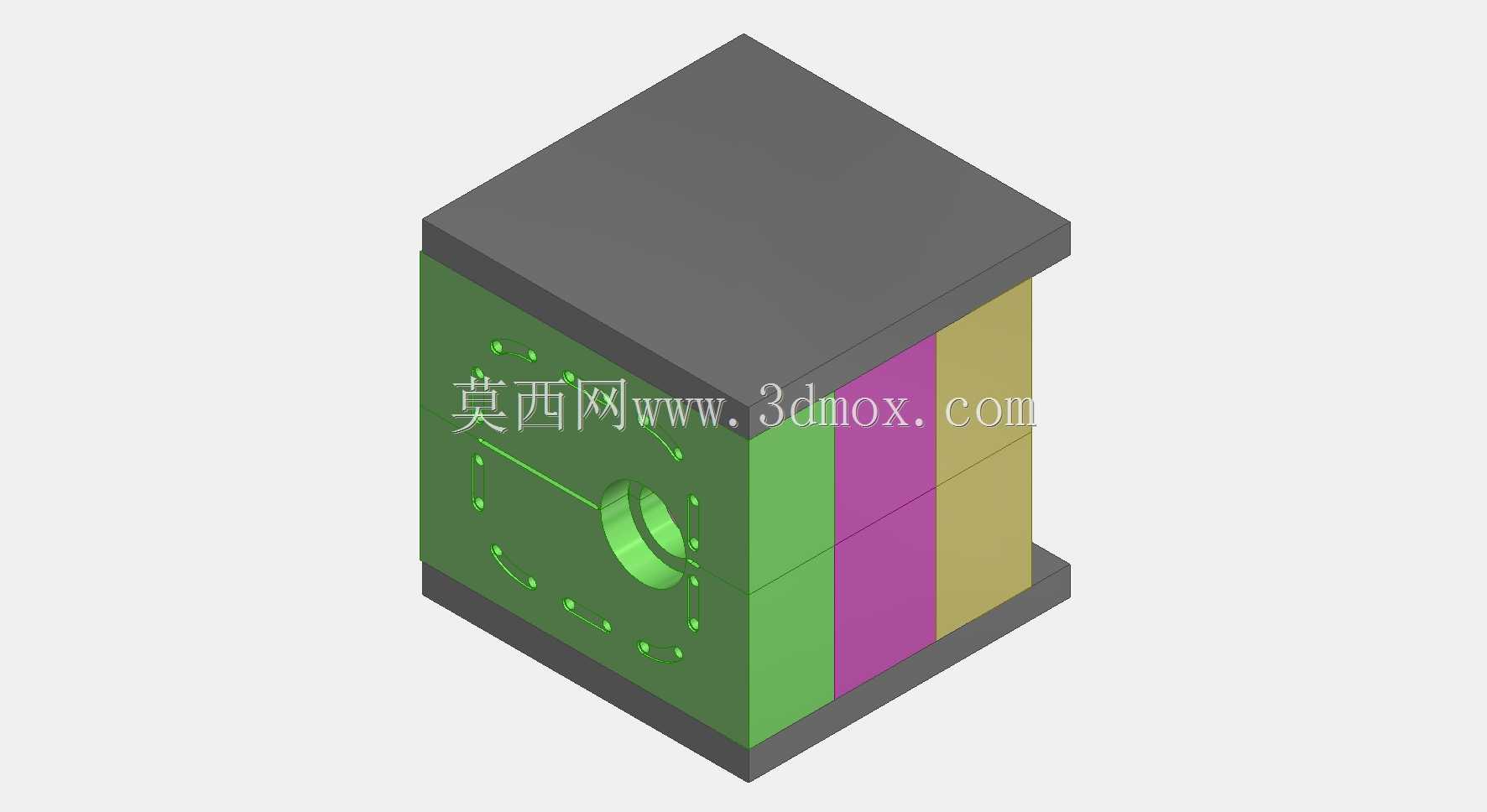

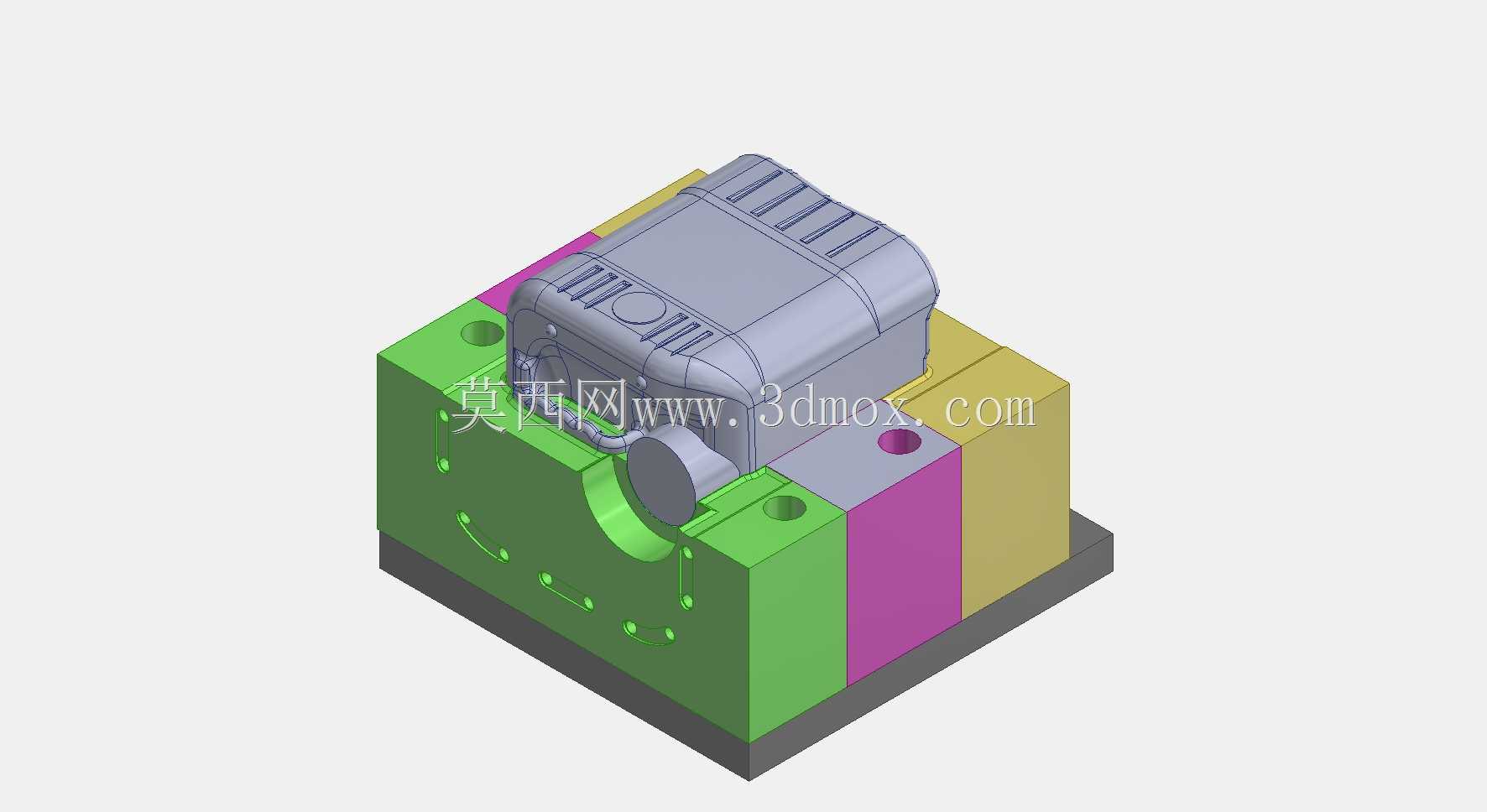

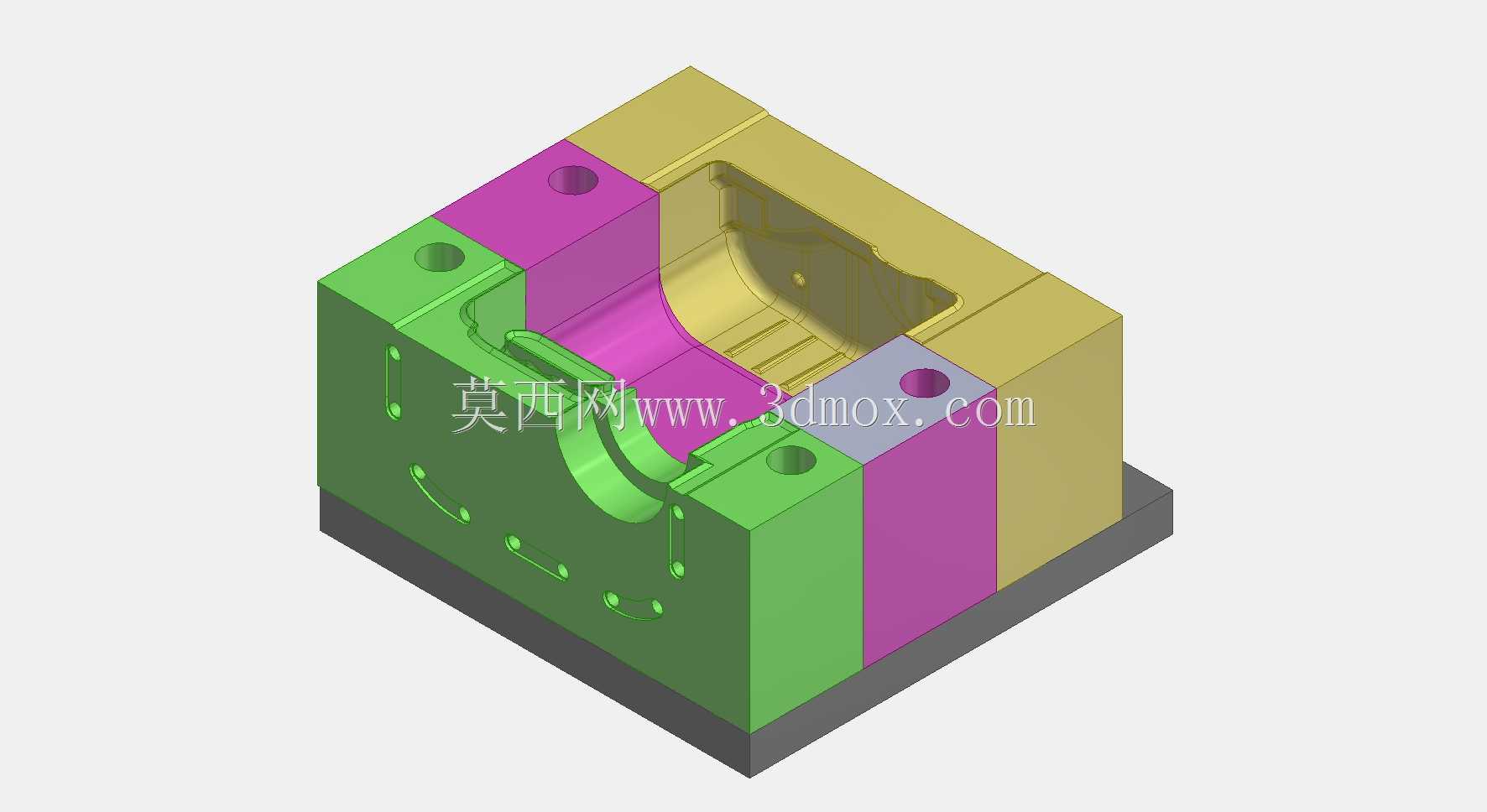

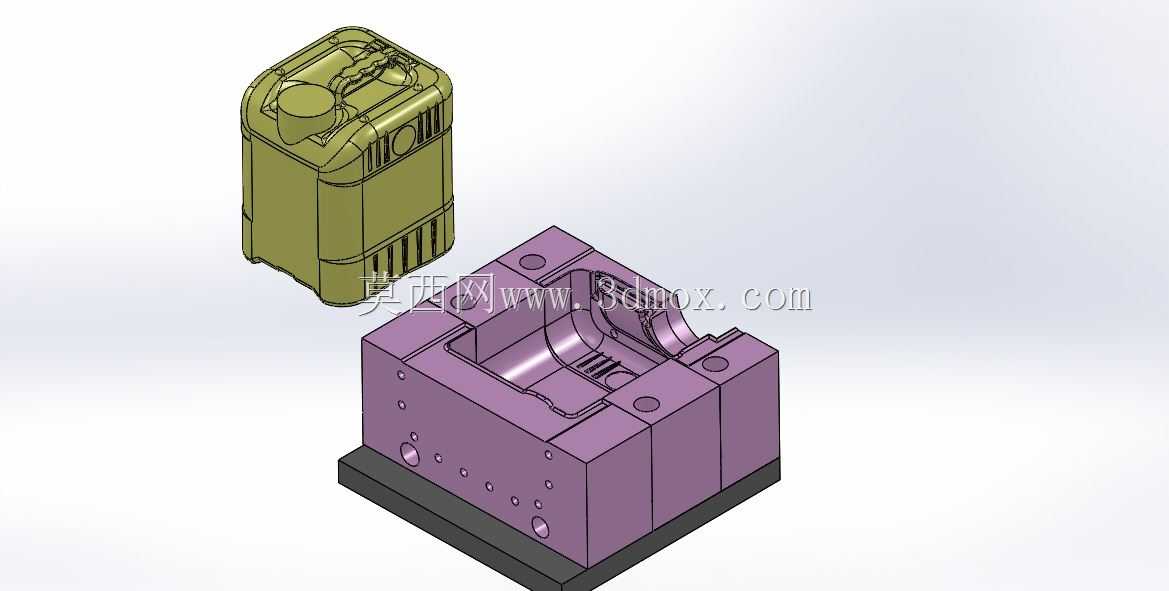

这套模具对应的成型制品为5升容量的硬质塑料包装容器，主要面向民用储水、化工溶剂分装、食品级原料储运等场景，适配常见的堆码运输要求，制品本身设计有一体化提手结构，侧壁做了竖向加强筋排布，避免满容状态下侧壁受内压出现鼓胀变形，顶部的密封口结构预留了螺纹盖的装配余量，可适配通用规格的旋合式密封端盖。从模具结构来看，采用的是多块拼合的内抽芯结构，因为制品提手位置存在整圈的倒扣结构，常规的直顶开模方式无法完成脱模，因此将模仁拆分为多个独立的滑块镶件，开模过程中不同方向的滑块按照设定的开模行程依次完成抽芯动作，避免抽芯过程中剐蹭制品表面，保证成型后制品的外观完整性。模仁的分型面设置在制品侧壁的最大轮廓位置，尽可能减少合模过程中出现的飞边余量，降低后续修边的工序工作量。冷却水路的排布沿着模仁的成型面做等距环绕设置，保证模腔各个位置的冷却速率均匀，避免制品因冷却不均出现收缩凹陷、翘曲变形的问题，尤其是提手与主体连接的厚胶位置，单独设置了近距离的冷却回路，缩短该位置的冷却定型时间，提升整体的注塑成型效率。模具的安装边界适配常规规格的卧式注塑机，锁模力参数匹配5升制品的投影面积需求，模架采用标准模胚加工，各个镶件的定位槽做了精准的公差配合，避免合模过程中出现镶件偏移导致的制品壁厚不均问题。顶出结构采用顶针与顶块结合的方式，在制品的底部加强筋位置均匀布置顶针，侧壁受力位置设置矩形顶块，保证顶出过程中制品受力均匀，不会出现顶白、顶穿的缺陷。排气槽开设在各个滑块的合模贴合面位置，深度控制在塑料熔体不溢边的阈值范围内，保证注塑填充过程中型腔内的空气可以顺利排出，避免制品内部出现气泡、填充缺料的问题。这套结构已经经过实际生产验证，成型周期稳定在合理区间，制品的尺寸一致性可以满足批量生产的要求，适配常见的聚丙烯、高密度聚乙烯等通用塑料的成型加工需求，制品的堆码强度、跌落性能都能满足对应的行业使用标准。
