多通路集成式矩阵阀组管路排布设计

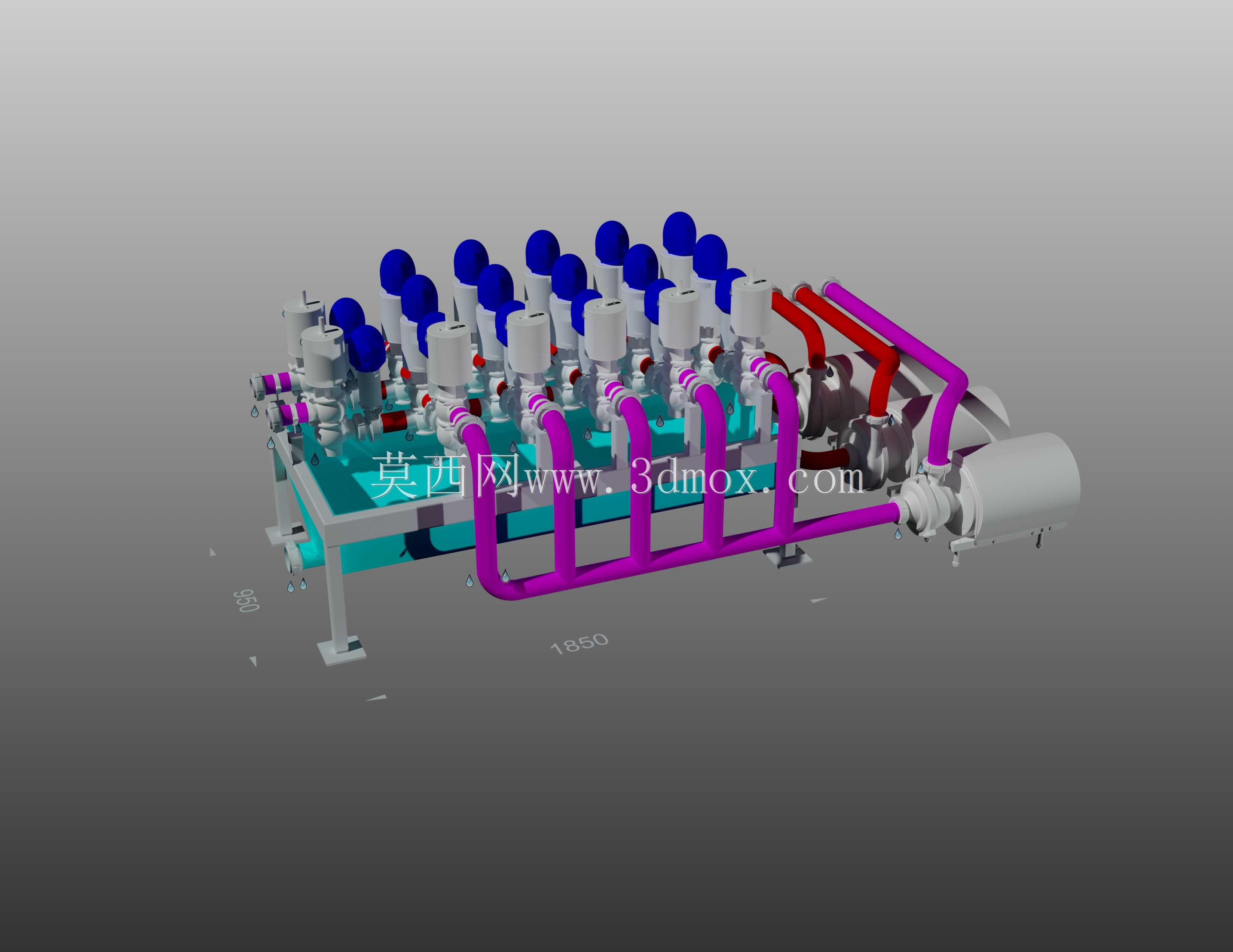

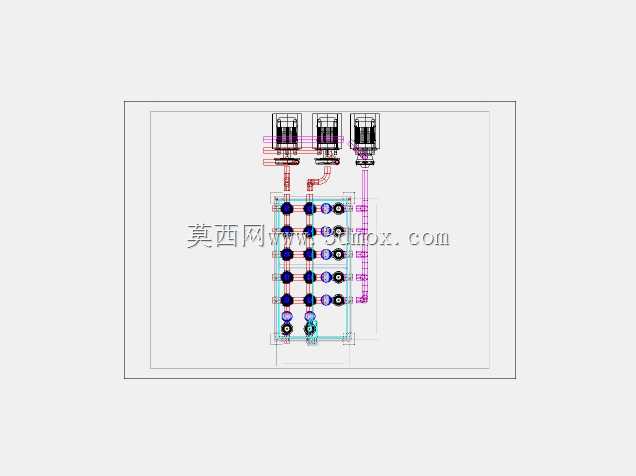

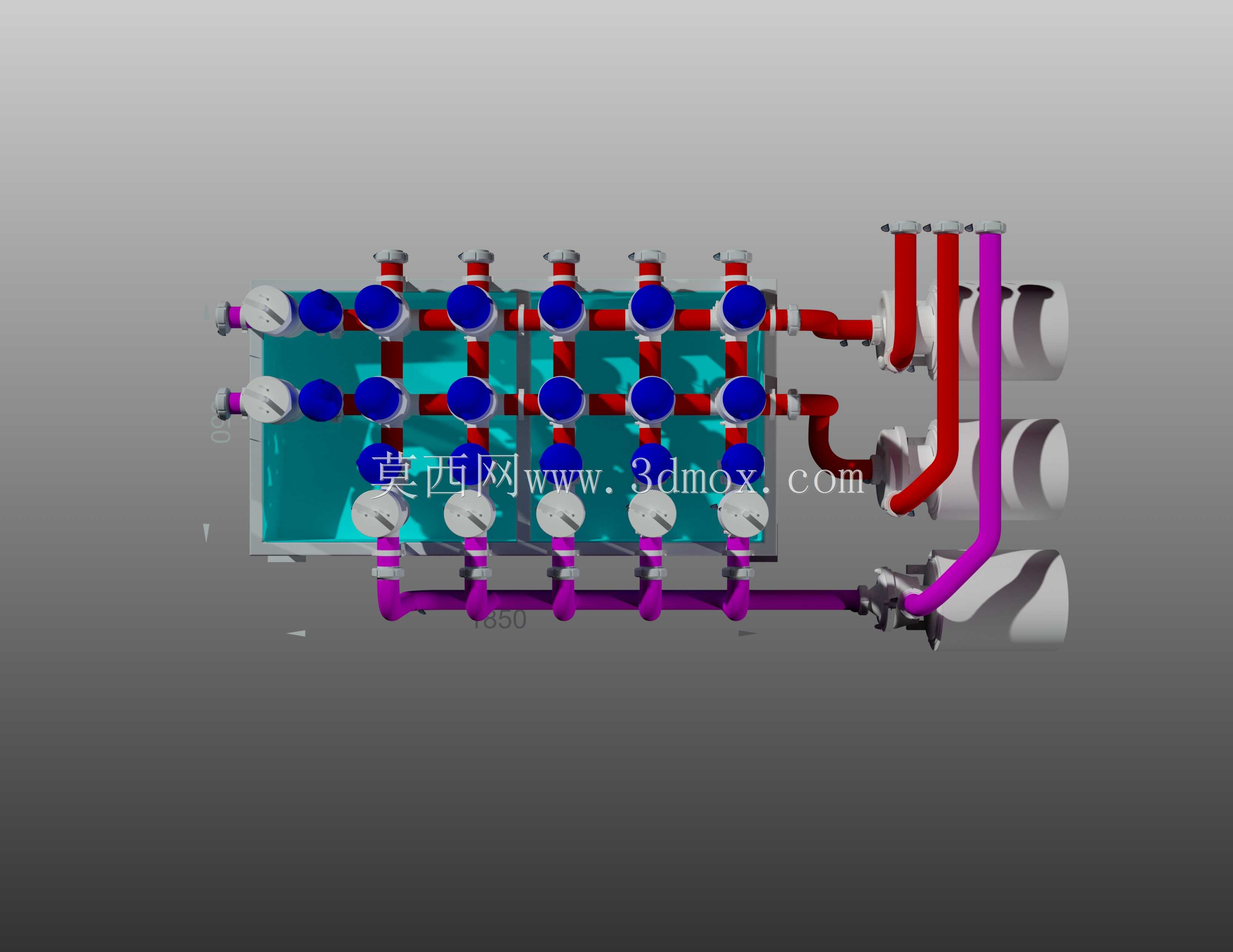

这套阀组主要面向化工流体输送、制程水分配、中小型换热站支路管控这类需要对多路介质进行通断、流量调节的场景，在实际产线里，这类集成阀组往往替代零散安装的单只阀门，把原本分散在管廊上的十数个阀门、压力表、连接管路整合到同一安装基座上，大幅压缩管路占用的空间，也减少了法兰、接头这类泄漏点的数量。从结构设计来看，阀组采用上下两层横向主管路的布局，下层为介质输入总管，上层为介质输出汇总管，每一列对应一个独立控制支路，每个支路都配置了独立的截止阀与压力表接口，支路阀门采用手轮式操作结构，操作侧统一朝向阀组正面，日常巡检、开关操作时不需要绕到管路侧面，操作空间预留符合现场运维的人机工程要求。进出总管的端部采用大口径弯管转接，分别对接外部的主输入、主输出管路，弯管的曲率半径选取符合流体输送的阻力要求，避免直角弯头造成的局部压损过大，同时不同压力等级的管路采用差异化的外观配色区分，现场运维人员可以快速识别介质流向与管路功能，减少误操作的概率。设计过程中首先确定了单路阀门的通径参数，再根据支路数量排布横向间距，每两个相邻阀门的手轮之间预留足够的操作间隙，不会出现操作某一个阀门时被相邻手轮干涉的情况，基座的安装孔位设置在阀组整体框架的四个角点，适配常规的槽钢支架安装尺寸，不需要额外制作过渡转接板。安装边界上，阀组的正面操作侧预留不小于单只手轮直径的操作空间，侧面管路转接处预留管道保温层的安装厚度，背面与墙面、管廊立柱的距离满足管路焊接、后期检修的操作空间要求，压力表的安装位置处于操作人员站立时的视线平齐高度，不需要弯腰或者登高就能读取压力数值。阀组的管路连接全部采用同轴对位设计，每一段连接管的轴线都与对应阀门的接口轴线重合，避免强行对口造成的阀门密封件长期受偏载应力，提前出现泄漏失效的问题，整体集成后的阀组可以在车间完成预组装与压力测试，到现场只需要对接进出主管道就能投入使用，相比现场零散安装阀门的施工方式，能缩短六成以上的现场安装工期，也能提前排查阀组内部的密封问题，减少现场投运后的漏点排查工作量。
