早期小规模工艺测试用火管锅炉结构

这款火管锅炉的结构设计，最初瞄准的是小批量工艺验证场景的热能供给需求，区别于量产型工业锅炉的冗余配置，整体结构围绕小规模测试工况的灵活适配性做了针对性优化。从实际应用场景来看，这类设备常被布置在实验室工艺中试线、小型作坊式生产单元的热源端，用来为小流量流体加热、低压蒸汽供给、小型反应单元温控提供稳定热源，不需要匹配大吨位锅炉的复杂管线与配套辅机，安装边界的约束更少，能够适配层高有限、场地紧凑的小型作业空间。

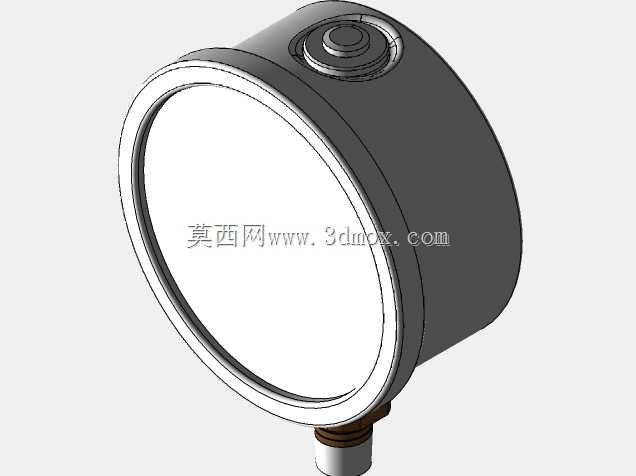

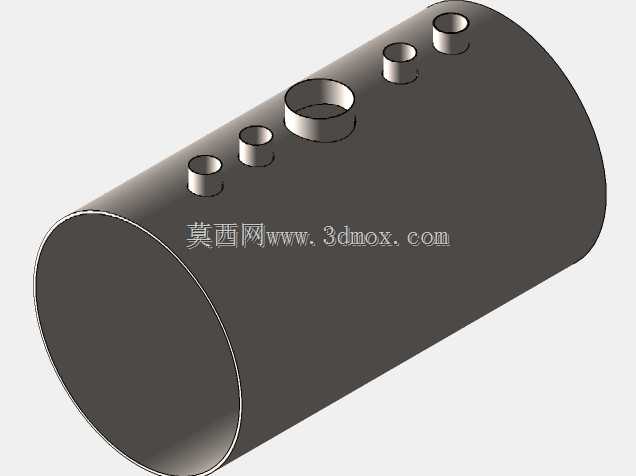

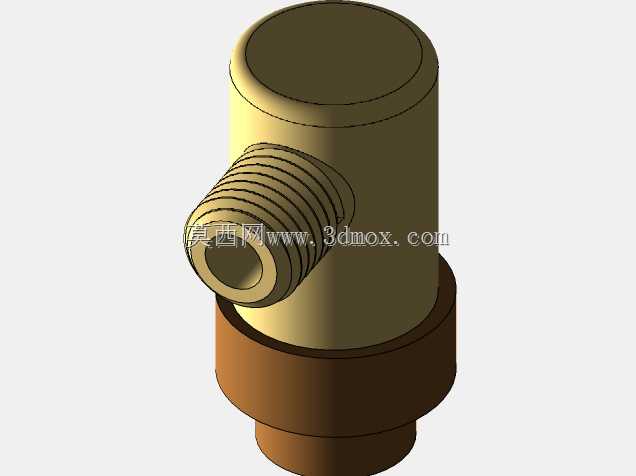

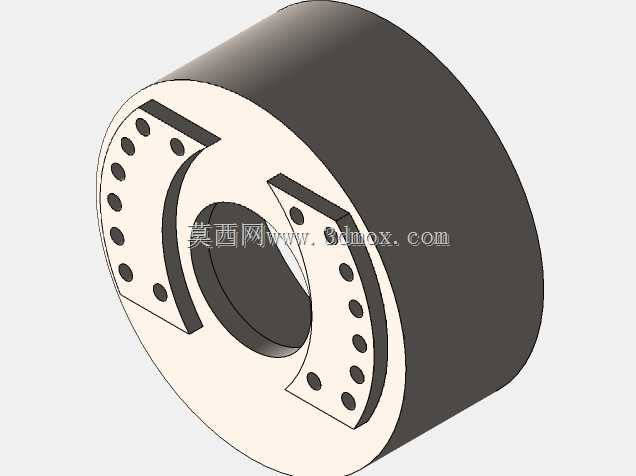

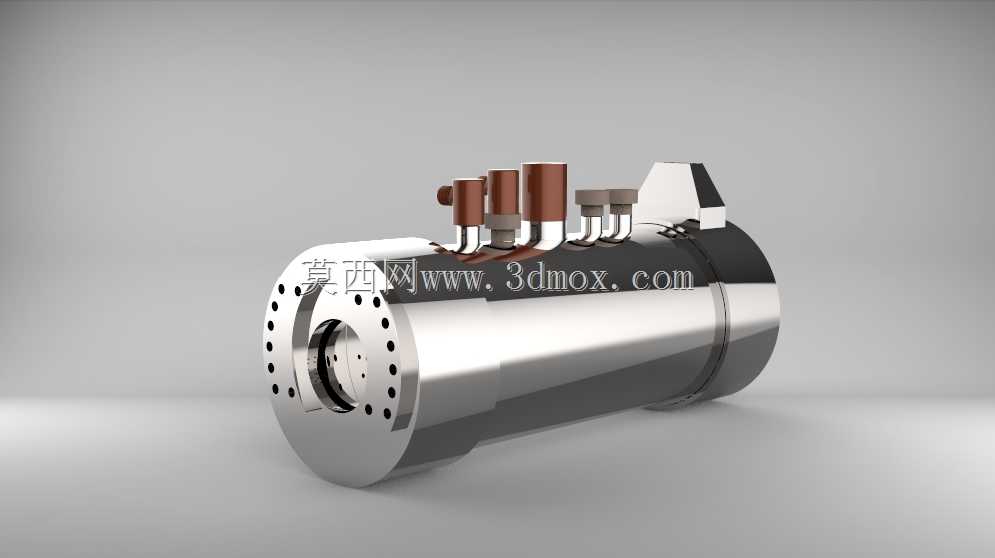

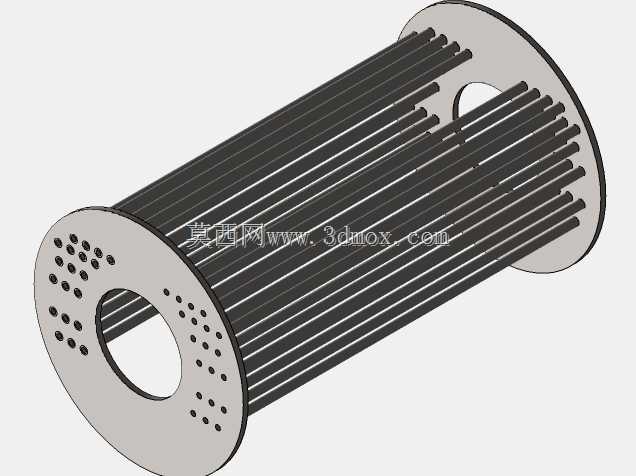

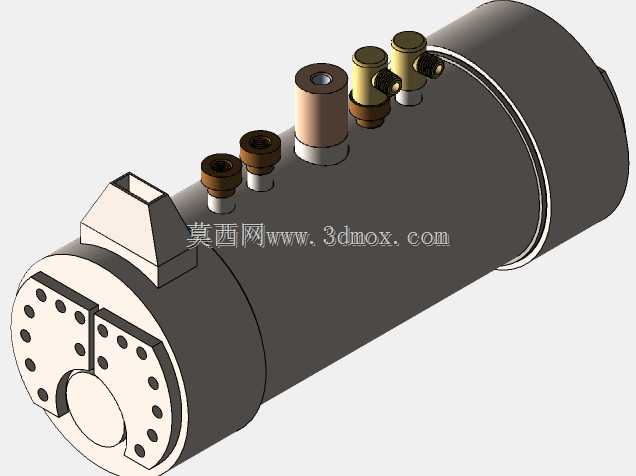

从功能特性上看，该结构采用卧式筒形壳体布局，火管管束沿筒体轴向排布，高温烟气在管程内流动，壳程内的水介质通过管壁完成热交换，这种结构的烟气流程更长，换热充分度更高，在小规模供热工况下能维持更稳定的输出参数，不会因为负荷波动出现大幅的参数跳变。筒体端部采用带螺栓孔的法兰端盖结构，既保证了承压状态下的密封可靠性，也方便后期打开端盖对火管管束做清灰、检修作业，适配测试场景下频繁调整工况、定期检查内部状态的使用需求。顶部的管接头组做了分区布置，不同管径的接头分别对应烟气进出口、介质进出口、仪表安装位，安装时不需要额外做接头改制，能够直接对接常规规格的工艺管线与检测仪表。

设计思路上，这款结构没有追求过高的额定参数，而是把核心目标放在工艺概念验证的实用性上，壳体壁厚、火管排布密度都做了适配低压工况的优化，在满足结构强度要求的前提下尽可能压缩了整体体积，筒体的径向尺寸控制在常规小型设备的安装通道允许范围内，轴向长度也适配小型作业平台的摆放尺寸，不需要额外做设备基础改造，就位后连接管线即可投入测试使用。筒体外部没有设置冗余的外包结构，金属壳体直接外露，既方便测试过程中直接监测不同位置的壳体温度，也减少了外包结构带来的额外尺寸占用，对于需要频繁调整安装位置、对接不同测试单元的场景来说，这种简洁的壳体设计能大幅降低现场布置的工作量。

从安装边界来看，该结构的重心沿筒体轴向居中布置，底部不需要额外做复杂的支撑结构，采用简单的鞍式支座即可完成固定，安装时的水平度调整难度更低，对接管线时的接口位置偏差容忍度更高，适合测试场景下快速拆装、反复对接的使用需求。端部法兰的螺栓孔采用均布设计，不管是端盖拆装还是对接外部工艺管线，都不需要做角度对位的反复调整，能够有效缩短测试准备阶段的设备安装耗时。
