齿轮传动式机械手夹持执行末端结构

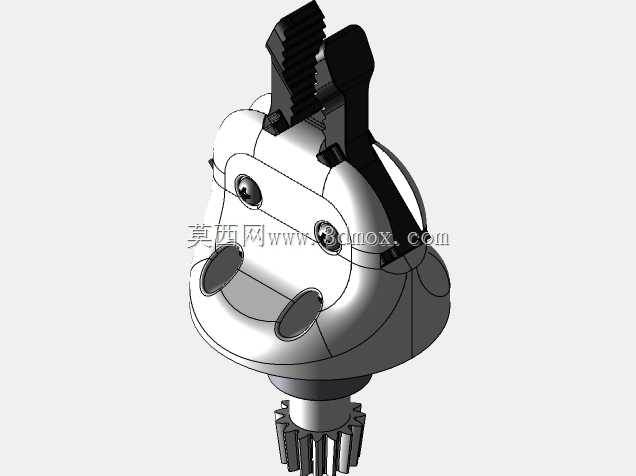

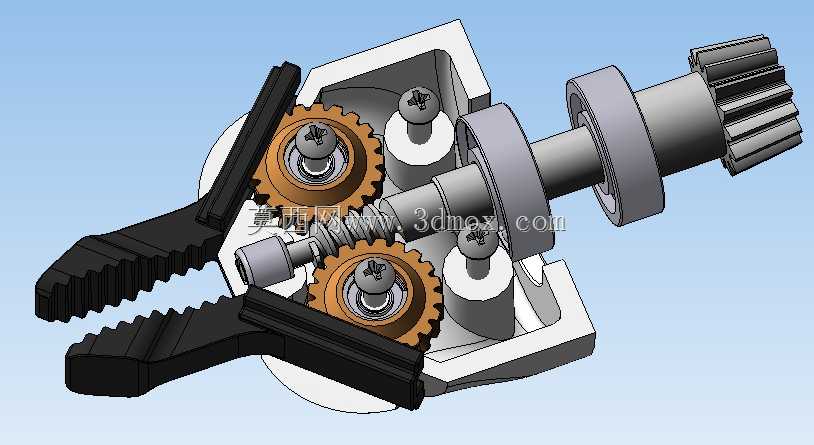

该夹持执行机构多用于工业自动化生产线的物料抓取工位，可适配轻小型金属零件、注塑件的上下料转运，也可集成在小型分拣设备末端完成规整工件的夹取动作，相比气动夹爪，纯齿轮啮合传动的结构无需额外布设气路管线，在紧凑安装空间内的适配性更强，也能避免气源波动带来的夹持力不稳定问题。整套结构的动力输入为端部的齿轮轴，外接驱动源后可将旋转运动通过两组对称布置的圆柱齿轮传递至夹爪铰接端，带动两个钳口做同步开合动作，齿轮啮合的传动比经过匹配设计，可保证两侧夹爪的运动完全对称，夹持工件时不会出现偏载错位的情况，钳口内侧加工有锯齿形防滑纹路，接触工件时能提供足够的摩擦力，避免转运过程中工件滑落。设计阶段优先考虑了安装边界的紧凑性，整个壳体采用半包围式结构，将传动齿轮完全容纳在腔体内部，既可以避免生产环境中的粉尘、切屑进入啮合区域造成齿轮卡滞，也能缩减整体的外轮廓尺寸，壳体上预留的安装孔位可直接与标准机械臂末端法兰对接，无需额外设计转接板，夹爪完全张开时的开口尺寸可覆盖常规小型零件的夹持范围，闭合后钳口的贴合间隙控制在极小范围内，可适配薄型片状工件的夹取需求。传动齿轮与轴的配合处采用轴肩定位，搭配标准紧固件完成轴向固定，装配时无需特殊工装即可完成整机组装，日常维护仅需定期在齿轮啮合面添加润滑脂即可，整体结构的零件数量少，加工工艺性好，大部分零件可采用常规铣削、滚齿工艺完成加工，制造成本可控。夹爪部分采用高强度结构钢加工，可承受频繁开合带来的交变载荷，长期使用不会出现钳口变形的问题，壳体部分可根据使用场景选用铝合金或工程塑料材质，在满足结构强度的前提下降低整体重量，减小机械臂末端的负载压力。
