工业级底部冲孔冲压模具结构设计

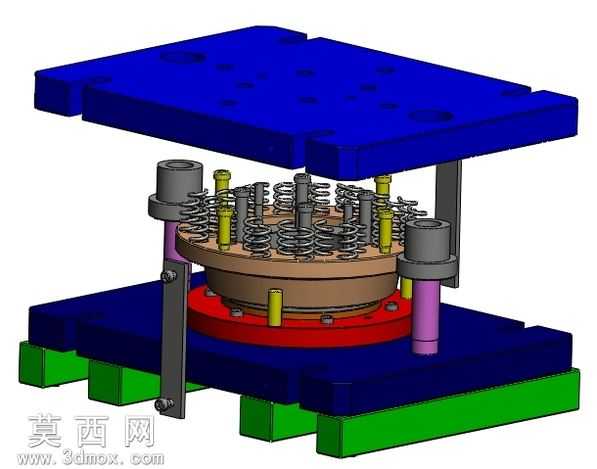

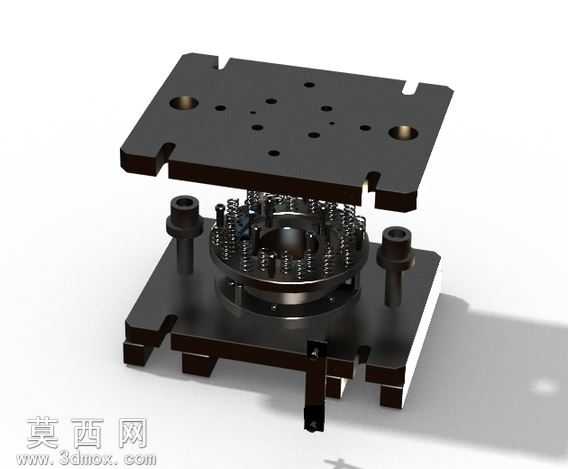

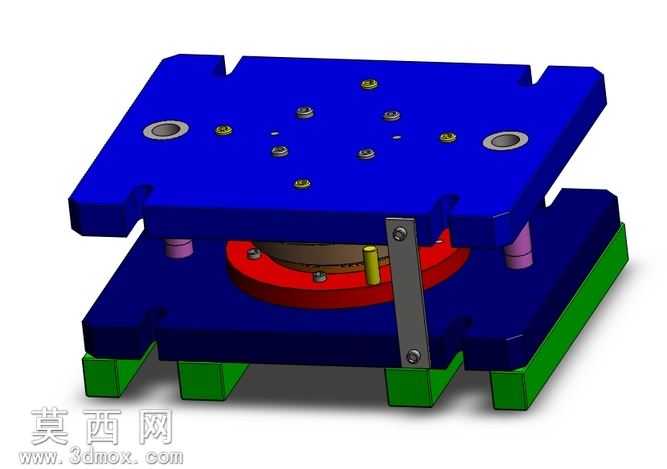

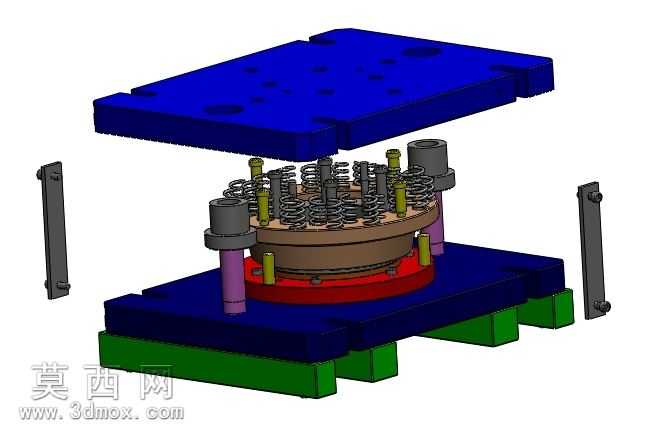

该底部冲压模具采用三维参数化建模完成整体结构设计，建模过程中严格遵循冲压加工的工艺逻辑，对上下模座、导向组件、弹性卸料机构、凸凹模安装位等核心部件进行了1:1等比例还原。渲染阶段采用金属材质真实质感表现，上下模座赋予调质钢材的哑光深灰金属材质，表面做了精磨后的细微纹理处理，导向导柱添加了镀铬层的高反光金属特性，内部的复位弹簧采用弹簧钢的深黑带细微金属反光质感，承托底座添加了防滑垫的哑光非金属材质，通过三点布光模拟工业车间的照明环境，添加柔和的地面投影增强模型的空间立体感，清晰展现各部件的装配层级与位置关系。结构设计上采用标准后侧导柱模架布局，两根高精度导柱配合导套实现上下模的精准导向，合模时可保证凸凹模的同轴度控制在微米级公差范围内；上模座开设多组定位销孔与螺栓过孔，用于安装固定凸模固定板与垫板，可根据冲孔需求灵活更换不同规格的凸模组件；下模部分设置了多层嵌套的弹性卸料结构，环绕凹模布置了多组矩形截面螺旋弹簧，合模时弹簧压缩存储弹力，开模时可自动箍紧废料与工件完成卸料，避免工件卡滞在凹模表面；凹模采用镶块式设计，通过定位销固定在下模座的安装凹槽内，刃口磨损后可单独拆卸更换，无需整体报废模座，大幅降低模具的后期维护成本；下模座底部设置了定位键槽，可快速与冲床工作台的T型槽完成定位安装，侧边设置的可调定位挡块可根据工件尺寸调整定位位置，适配不同规格的板料冲孔作业。设计过程中充分考虑了冲压作业的受力分布，对模座的受力薄弱位置做了加厚处理，导柱安装位添加了加强筋结构，避免长期冲压作业出现模座变形；所有螺栓孔、销孔的位置都避开了应力集中区域，保证模具整体的结构刚性与使用寿命，同时兼顾了加工工艺性，所有非标准件的外形都采用常规铣削、磨削即可完成加工，无特殊难加工结构，可直接用于生产加工的参考设计。
