邮票孔冲孔冲压模具结构设计

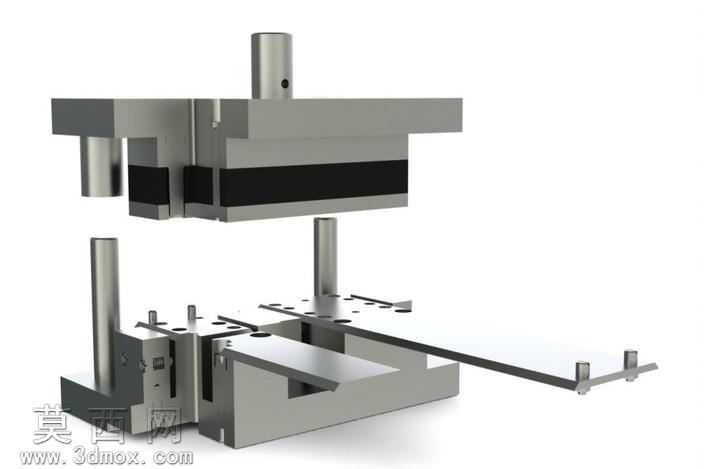

本模型为针对邮票类薄材孔位冲切加工设计的冲孔冲压模具，整体采用SolidWorks进行全参数化三维建模，建模过程严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位挡料结构等所有零部件进行1:1等比例还原，无结构缺失与参数错误。模型渲染阶段采用金属材质真实质感表现，上下模座、导柱等结构件赋予调质钢材哑光金属材质，凸模刃口部分赋予高硬度合金亮面金属材质，卸料橡胶部件赋予黑色弹性橡胶材质，通过环境光遮蔽与分层打光，清晰呈现模具开合状态下的各部件配合关系，直观展示模具的分层装配逻辑。结构设计上，该模具采用后侧导柱模架，导柱与导套采用高精度间隙配合，保证上下模合模时的对中精度，避免凸凹模啃刃；凸模采用台阶式固定结构，装配于上模座的凸模固定板内，通过垫板承受冲裁时的反向冲击力，防止模座受压变形；凹模采用整体式镶块结构，开设与邮票孔位完全对应的漏料孔，冲切完成的废料可沿漏料孔自然下落，避免堵料影响连续冲压；卸料部分采用弹性卸料结构，通过黑色弹性橡胶提供卸料力，冲压前卸料板先压紧待加工的薄型票材，防止冲切过程中材料翘曲变形，保证孔位边缘平整无毛刺；送料定位采用侧挡料+前端定位销的组合结构，可精准控制每一次送料的步距，保证连续冲压时各孔位的位置精度符合邮票加工的公差要求。设计思路围绕薄材精密冲切的核心需求展开，针对邮票类材料厚度薄、孔位排布密集、冲切后边缘要求无毛刺无变形的特点，优化了凸凹模的冲裁间隙，选用极小的双面间隙值适配薄材冲切，同时在卸料板上对应凸模位置开设精准让位孔，既保证卸料时的压紧力均匀分布，又避免刮擦凸模刃口；模架选用标准冷冲模架规格，所有标准件均符合五金模具设计的通用标准，可直接导出工程图用于生产加工，模型装配体添加了合理的配合约束，可模拟模具开合的完整动作过程，清晰展示冲裁过程中各部件的运动时序，直观呈现从材料送入、压紧、冲切到卸料、退料的完整冲压流程，可作为薄材冲孔类冲压模具设计的参考案例，也可用于冲压工艺教学演示，帮助理解精密冲裁模具的结构组成与工作原理。
