端盖多工位级进冲压模具结构设计

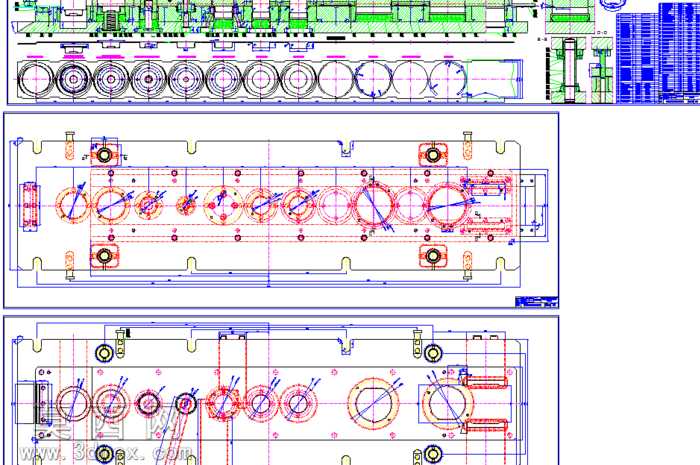

本套设计为端盖类零件的多工位级进冲压模具整体结构方案，整套模具采用长条卷料作为加工原料，沿送料方向依次排布多道冲压工序工位，可在单次压力机行程内同步完成多道加工工序，实现端盖零件从原料到成品的连续化冲压生产，大幅提升端盖零件的加工生产效率，同时保障成品零件的尺寸精度与形位公差一致性。整套模具的整体结构布局严格遵循级进模设计规范，模架采用标准钢板模架结构，上下模座通过高精度导柱导套实现精准导向，保障模具合模过程的运动精度，避免上下模部件发生错位磕碰，延长模具整体使用寿命。在工序排布设计上，设计人员结合端盖零件的结构特征，依次设置了冲导正销孔工位、冲裁外形余料工位、多次拉深成形工位、局部整形工位、成品落料工位，各工位之间设置合理的步距间距，同时在关键工位设置导正销结构，对送进过程中的料带进行精准定位，消除送料步距误差带来的零件尺寸偏差，保障每一个冲压循环的加工精度。模具内部的凸模与凹模部件根据不同工序的加工特性选用对应模具钢材，冲裁类工位的凸凹模采用高硬度耐磨冷作模具钢，经过淬火回火处理后硬度达到设计要求，刃口部位经过精密磨削加工，保障冲裁断面的平整光滑；拉深成形类工位的凸凹模表面做抛光处理，降低板材成形过程中的摩擦阻力，避免零件表面出现拉痕、起皱等成形缺陷。料带的导向结构采用双侧导料板搭配浮动抬料销的设计，送料过程中浮动抬料销将完成工序加工的料带抬离凹模表面，避免料带与凹模表面发生剐蹭，保障料带送进过程顺畅无卡滞。模具内部还设置了完善的卸料结构，采用弹性卸料板搭配矩形卸料弹簧的组合，冲压过程中卸料板先压紧料带再完成冲压动作，冲压完成后弹性元件驱动卸料板将箍在凸模上的料带平稳卸下，避免料带随凸模上行发生变形。整套模具的图纸总尺寸约为3000x630mm，完整呈现了模具的上下模装配结构、各工位凸凹模安装位置、紧固件与定位件排布、导向系统与卸料系统的布局细节，可作为端盖类零件级进冲压模具设计的参考方案，也可用于冲压模具相关的教学研究与结构学习，帮助设计人员掌握多工位级进模的工序排布逻辑、结构设计要点与精度控制方法，理解连续冲压生产模式下模具各部件的配合关系与运动逻辑。
