花样堆垛机执行端结构设计方案

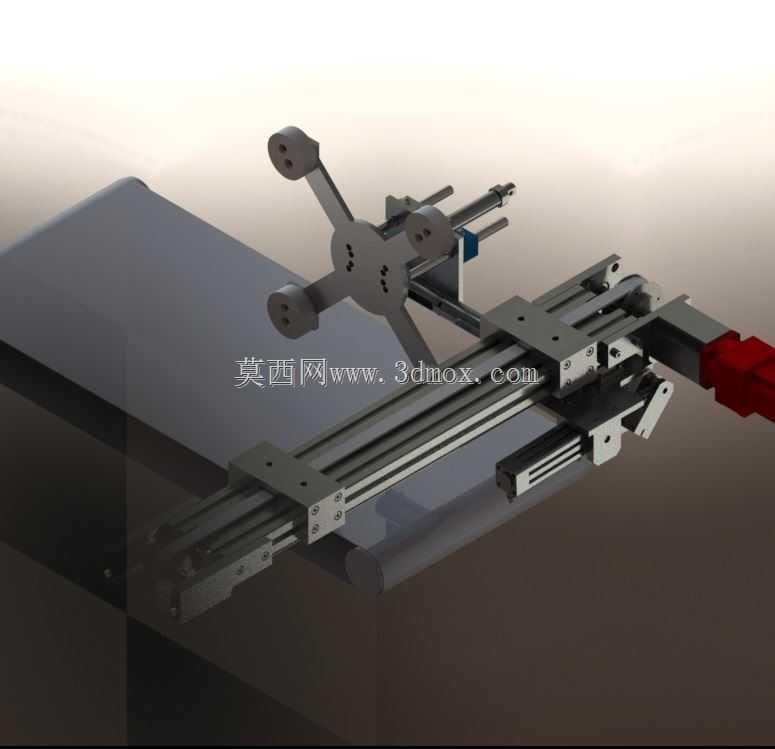

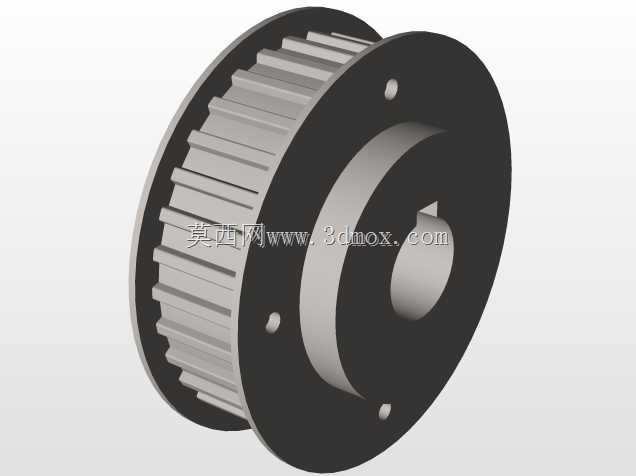

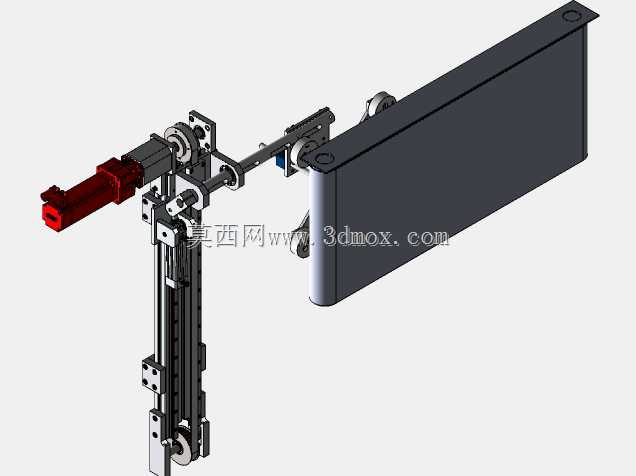

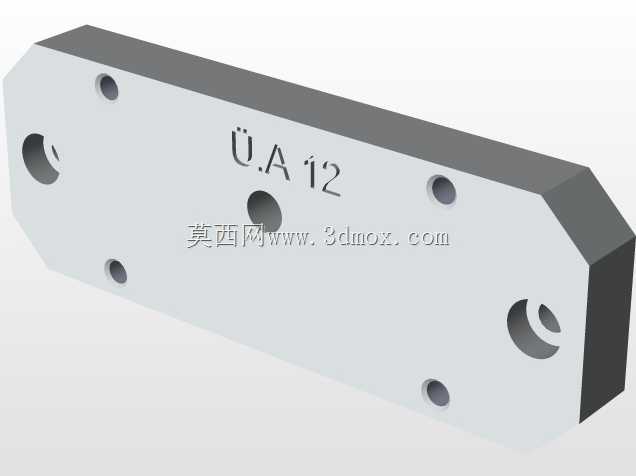

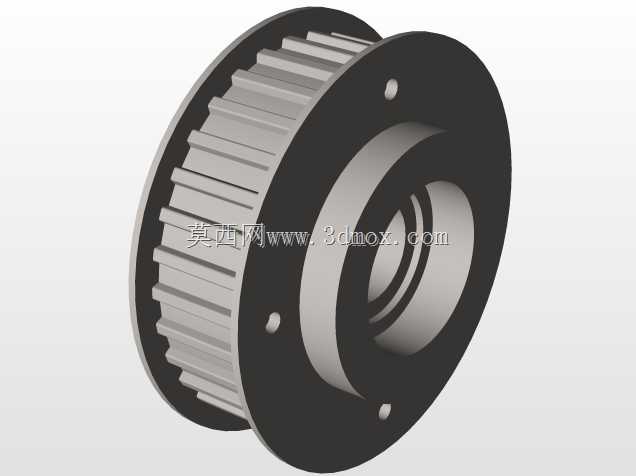

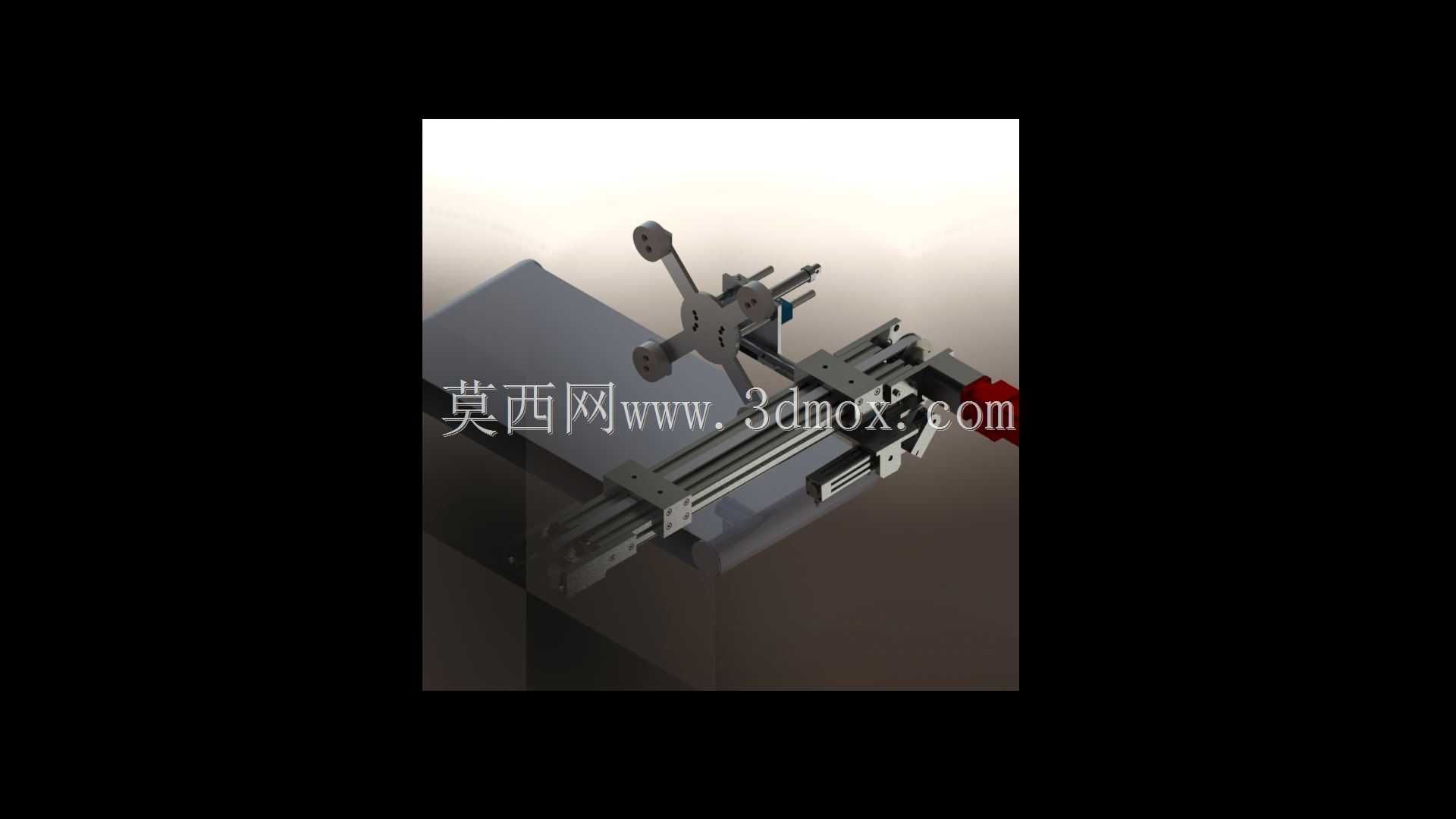

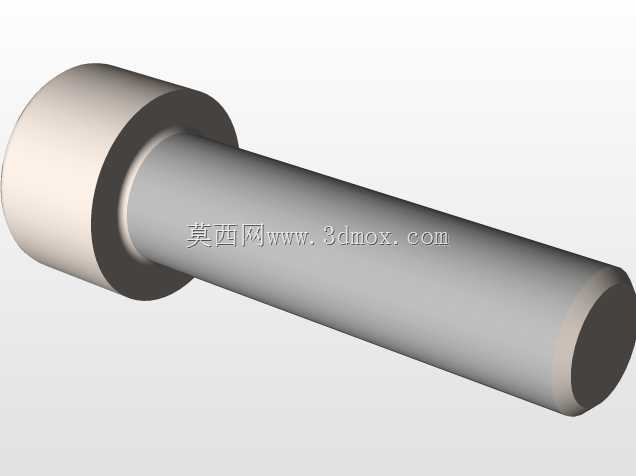

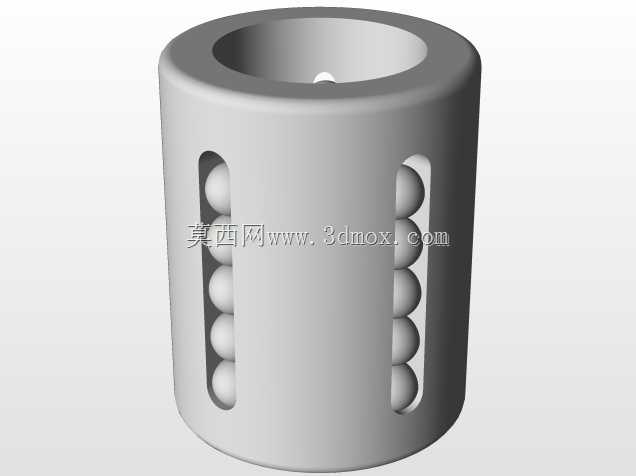

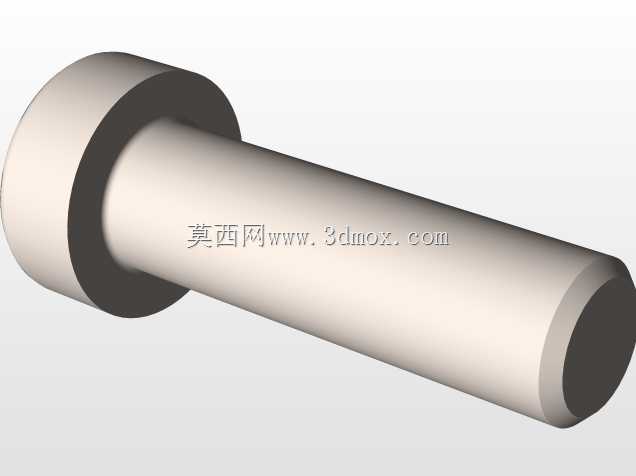

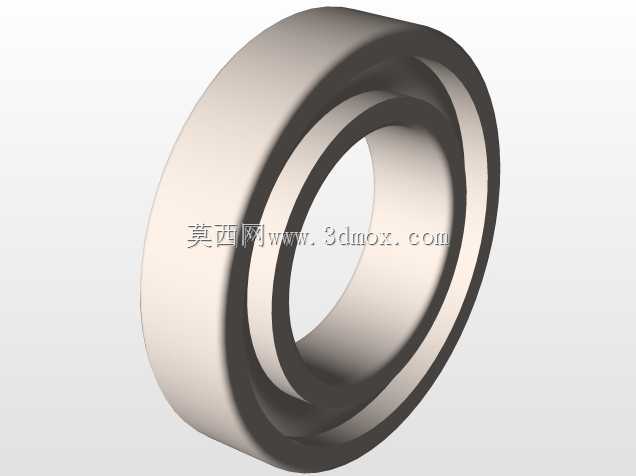

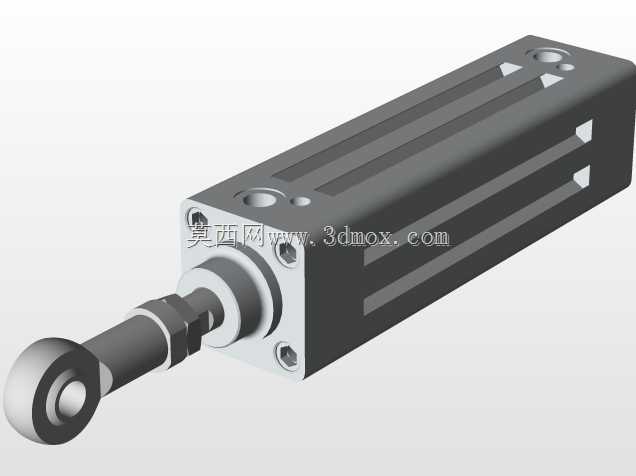

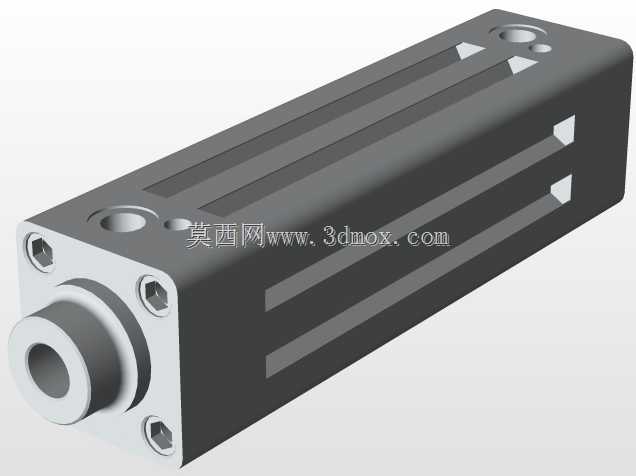

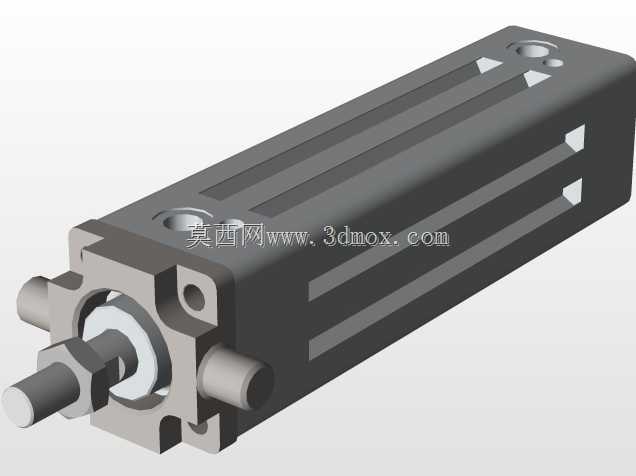

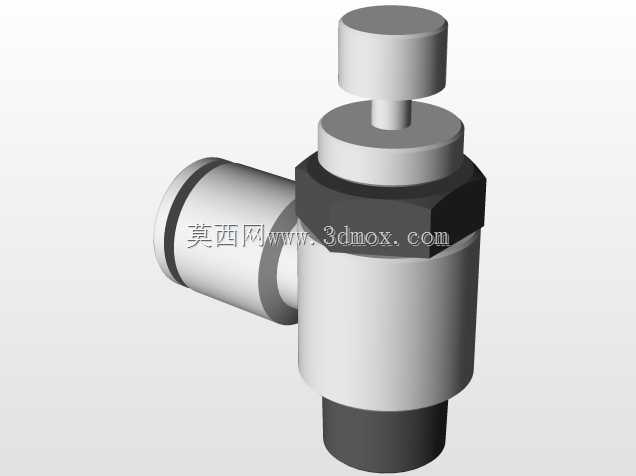

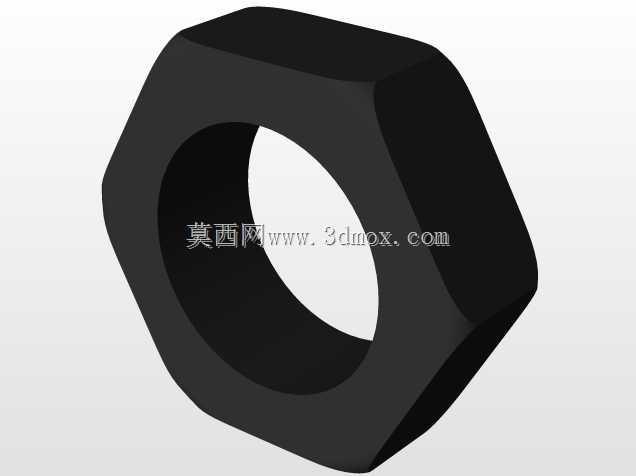

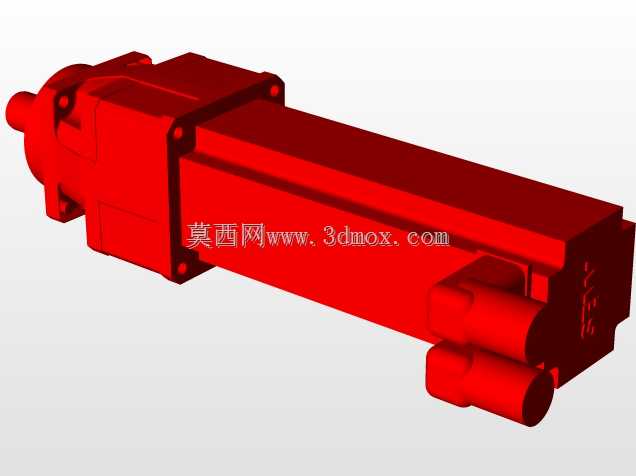

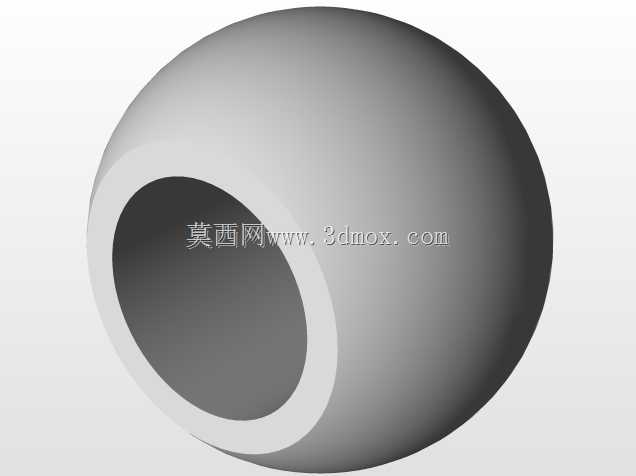

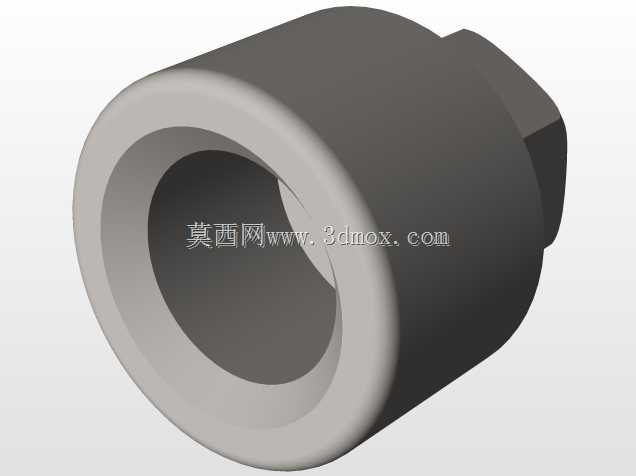

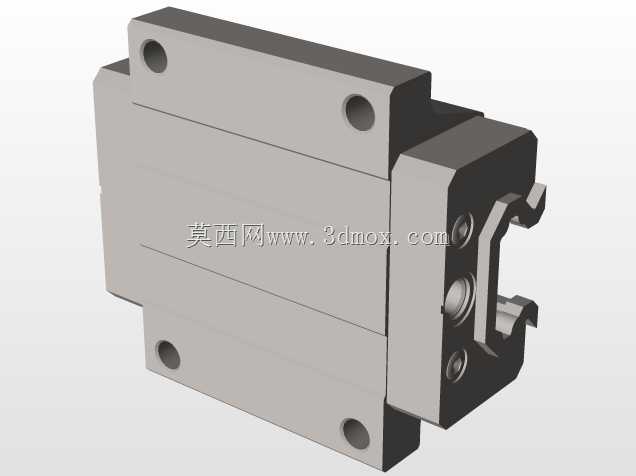

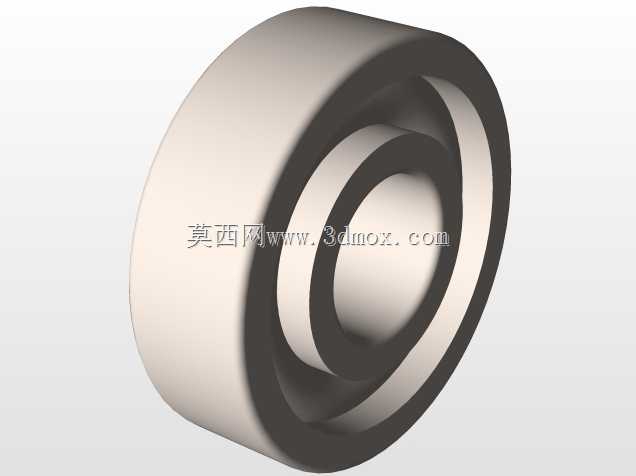

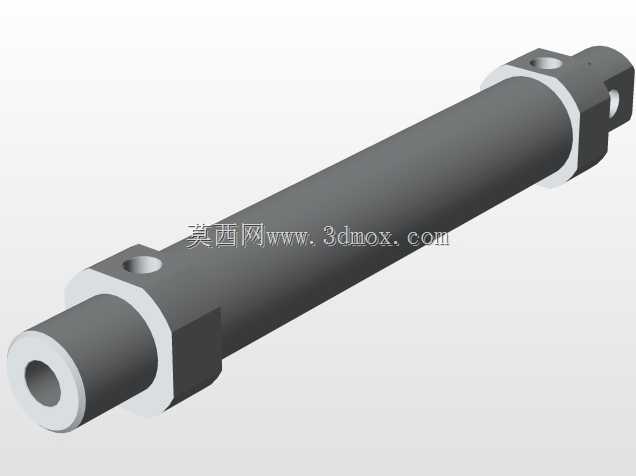

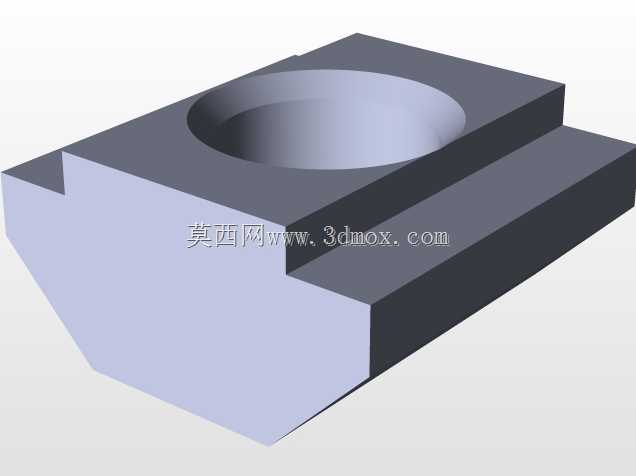

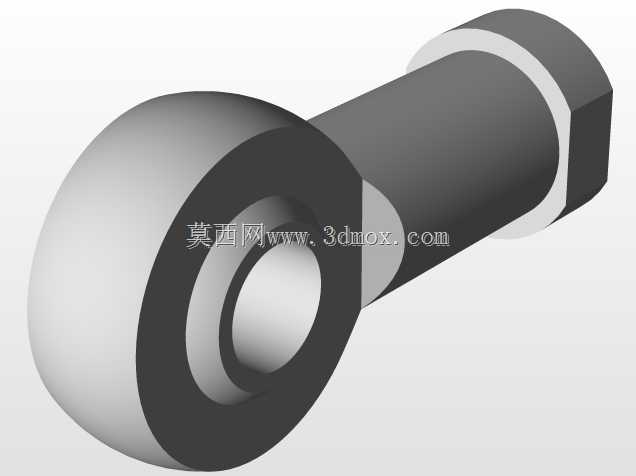

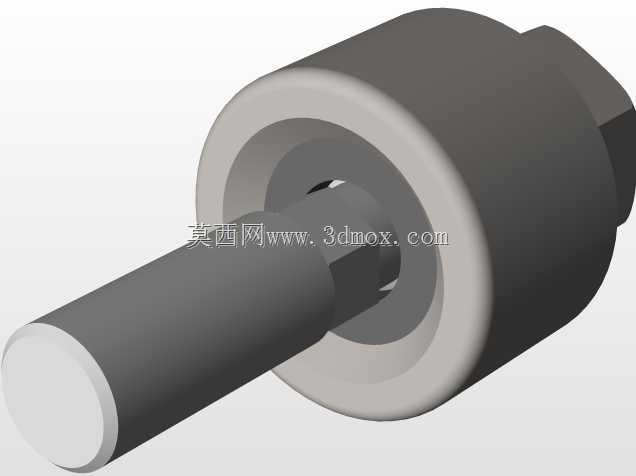

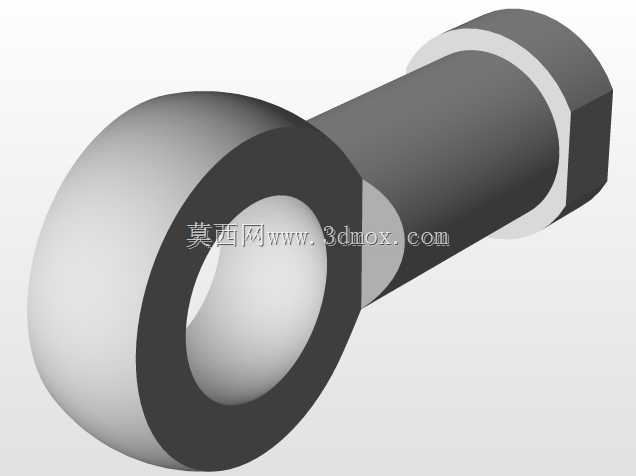

这套结构针对规整片状、盒状物料的码垛转运场景设计，常见应用在印刷后道工序、包装生产线末端、小型仓储分拣工位，替代人工完成重复的取料、移位、堆叠动作，适配节拍在每分钟8到12次的中低速产线，不会出现人工长时间作业的对位偏差、堆码不齐问题。设计初期先梳理了现场安装边界，整套执行机构横向行程预留650mm，纵向取料升降行程180mm，末端旋转工位可实现0到180度的工件姿态调整，整体安装底座的固定孔位按照常用4040铝型材机架的孔距预留，不需要额外加工过渡连接板就能直接集成到现有产线机架上，不会和周边的输送线、料仓护栏产生运动干涉。核心运动部分采用双直线导轨副做横向承载，相比单导轨结构，能抵消末端取料头带载时的偏载力矩，避免长时间运行后滑块出现单侧磨损、走位精度下降的问题，驱动侧预留了同步带安装位和丝杆安装位，可根据现场的负载大小、精度要求灵活更换传动方式，不需要重新改动主体安装板的孔位。末端取料执行端采用十字形安装架，四个安装位可根据物料特性更换吸盘、夹爪或者柔性抱具，架体上的腰型孔能调整各个取料点的间距，适配不同尺寸规格的物料，不需要重新加工末端法兰。旋转工位的驱动件藏在十字安装架的中心座内，走线通过中心的过线孔引出，避免设备往复运动时线缆拖拽磨损。整套结构的受力件都做了减重孔设计，在保证结构刚性的前提下降低运动部分的自重，减少驱动负载的冗余功率损耗，各个运动副的位置都预留了润滑脂注油口，日常维护时不需要拆解主体结构就能完成保养作业。安装时需要先校准两根横向导轨的平行度，误差控制在0.1mm以内，再调整末端取料头的水平度，保证取料时和物料表面完全贴合，避免出现取料脱落、堆码错位的情况，各个行程端点都预留了限位传感器的安装槽，可直接加装光电或者机械限位，防止超程运行造成结构碰撞损坏。
