FRC机器人双速3CIM驱动平齿轮箱结构

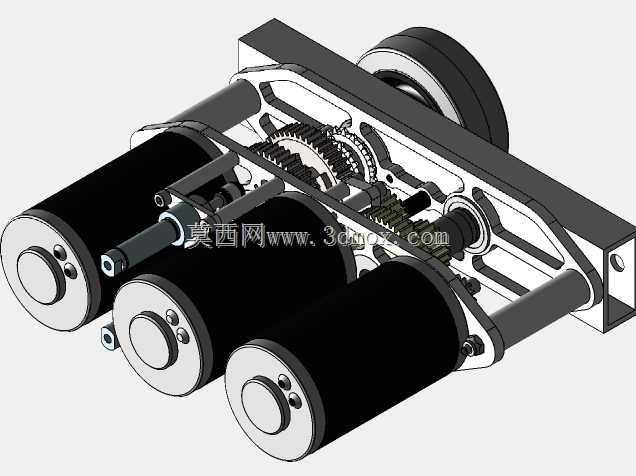

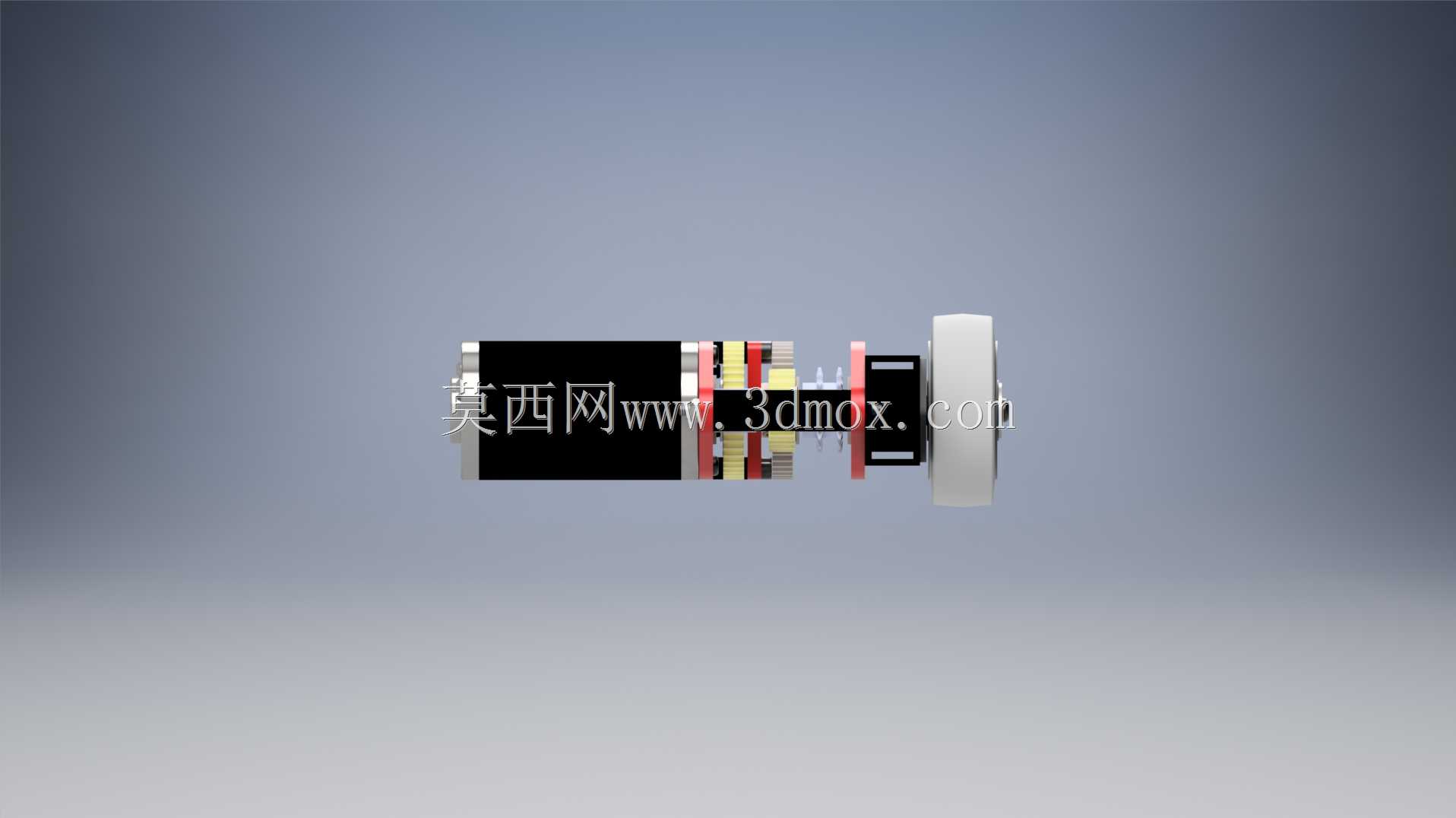

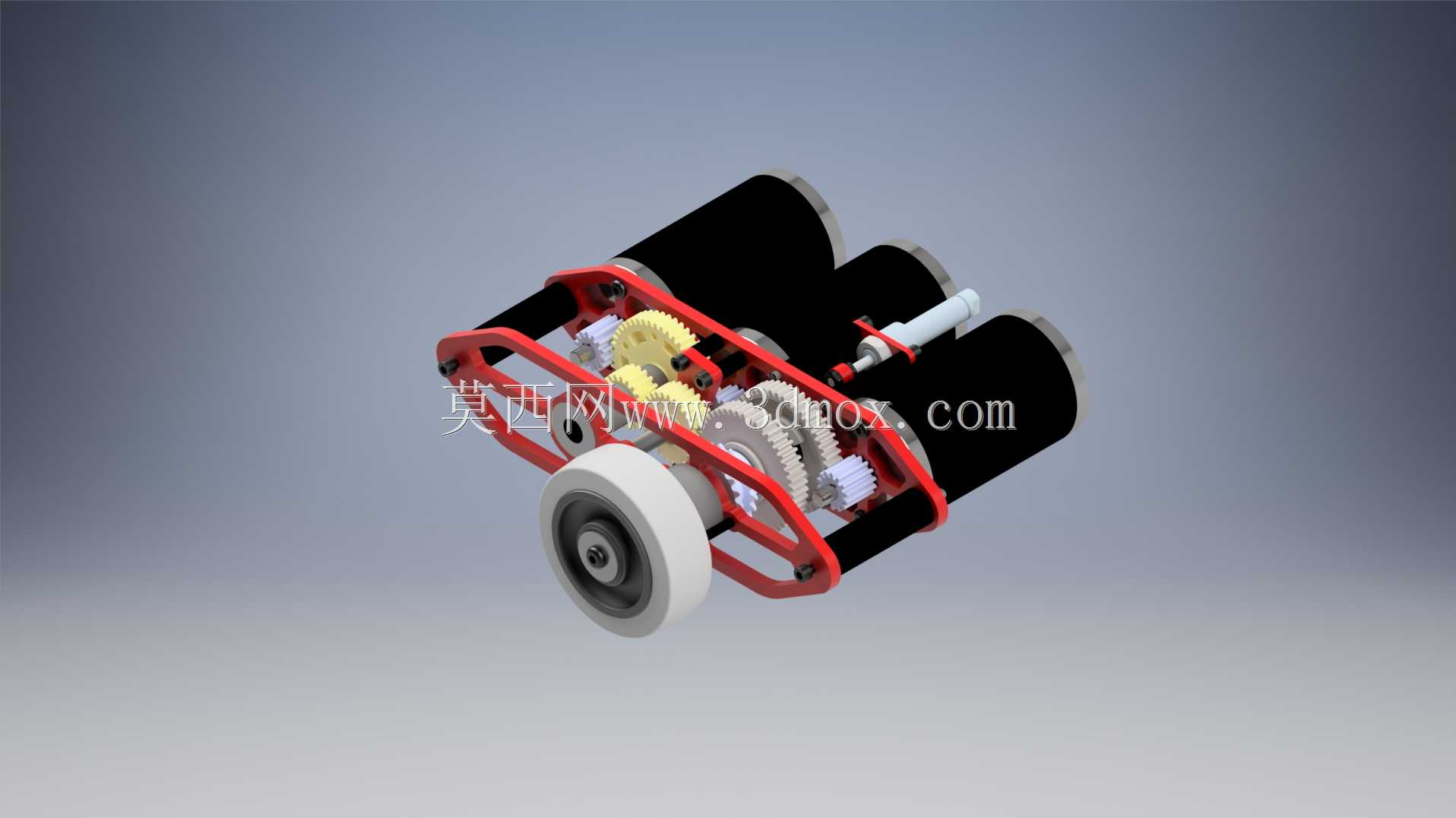

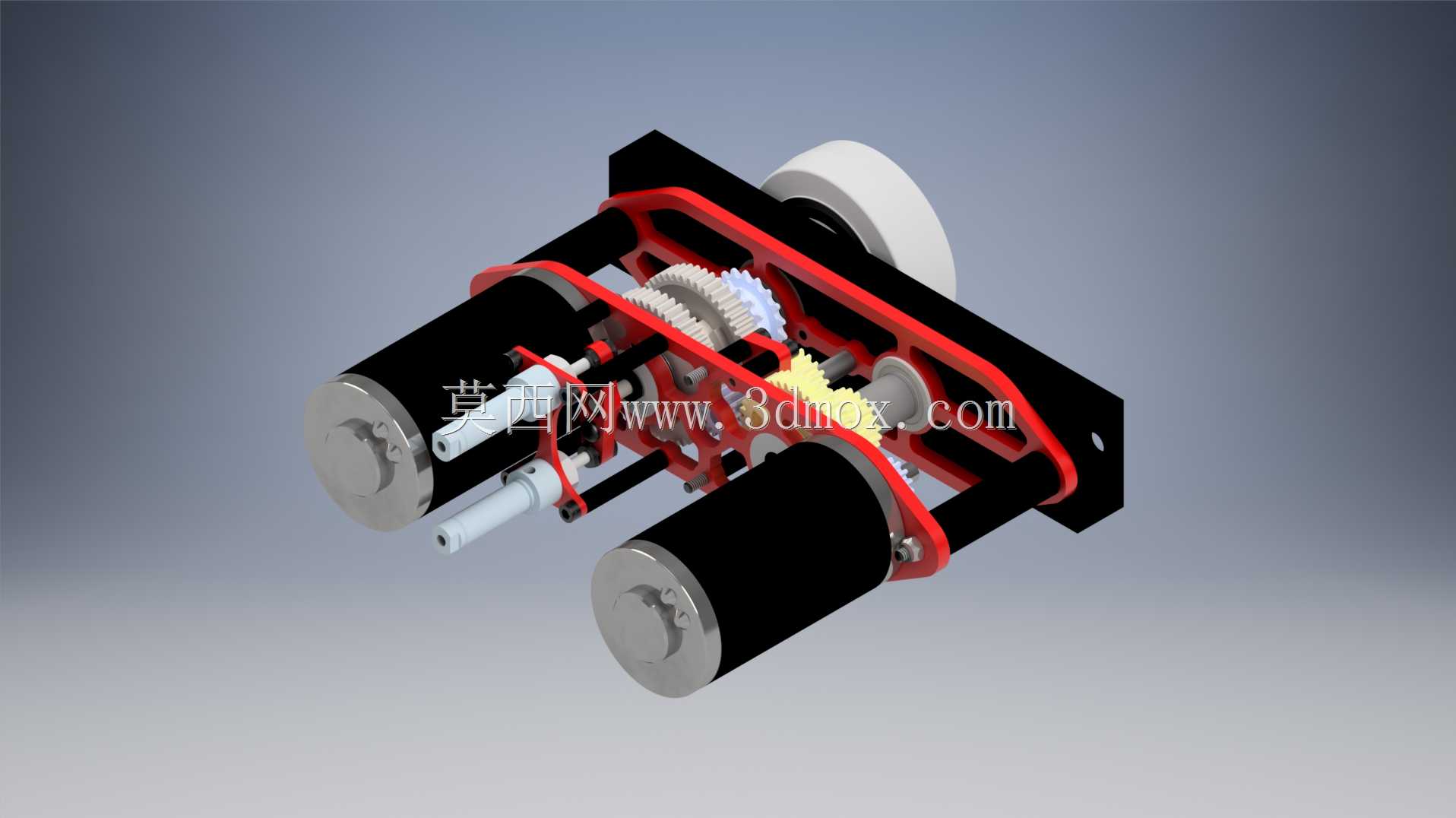

这款双速驱动齿轮箱是专为FRC竞赛类机器人开发的动力传递组件，核心设计目标是在紧凑的安装空间内实现双速比动力输出，适配竞赛场景下机器人不同工况的动力需求。整体结构采用扁平式布局，整体高度控制在2.5英寸，也就是CIM安装尺寸标准边界内，能够直接适配机器人底盘的低矮安装空间，不会额外占用上层机构的布置余量，对于竞赛机器人寸土寸金的舱内空间来说，这种尺寸控制能够给电控模块、执行机构留出更多排布空间。从结构设计逻辑来看，箱体采用双侧电机输入的布局，匹配标准CIM电机的安装接口，输入端直接对接双电机输出轴，通过内部平行轴齿轮组的啮合切换实现两档传动比的切换，高速档能够满足机器人快速移动、冲刺的工况需求，低速档可以输出更大扭矩，应对攀爬、推挤类的重载作业场景。齿轮组采用平行轴布置，所有传动齿轮的啮合间隙都经过适配调整，既保证传动过程的顺畅度，也能抵消竞赛场景下频繁正反转、冲击载荷带来的传动间隙影响，避免打齿、传动卡顿的问题。箱体的支撑框架采用镂空式结构设计，在保证结构刚性的前提下尽可能降低整体自重，框架上预留的安装孔位完全匹配FRC机器人标准铝型材底盘的安装孔距，不需要额外制作转接板就可以直接固定在底盘上，安装边界完全贴合常规竞赛机器人的底盘框架尺寸，输出轴的伸出长度、轴径也匹配标准轮组的安装接口，能够直接对接常规竞赛用机器人行走轮或者执行机构输入轴。在实际应用场景中，这类齿轮箱除了用于FRC机器人的行走驱动，也可以适配小型移动机器人、教学类机器人平台的动力传递需求，双速切换的结构不需要额外加装复杂的变速机构，通过内部齿轮组的换挡结构就可以实现速比切换，结构可靠性更高，能够适应竞赛场景下高强度、高冲击的使用环境。设计过程中充分考虑了维护便利性，箱体侧板采用可拆卸结构，拆开侧盖板就可以直接接触到内部齿轮组，方便日常维护、润滑以及齿轮更换，不需要完全拆解整个箱体就能完成常规保养作业。传动路径的设计尽可能缩短了动力传递的链路，减少了不必要的中间传动齿轮，既提升了传动效率，也降低了故障点数量，在高强度连续作业的场景下能够保持稳定的动力输出，不会因为长时间高负载运行出现传动效率骤降的问题。
